Radioteknisk Handbok
ligger under densamma. Spegelfrekvensen är alltså lika
med signalfrekvensen plus 2 ggr mellanfrekvensen.
fsp = fs + 2 fm ........ (63)
99. Vilken mellanfrekvens?
Vid val av mellanfrekvens stå följande möjligheter
till buds:
fm < 150 kHz
fm = 420—500 kHz
fm > 1 500 kHz

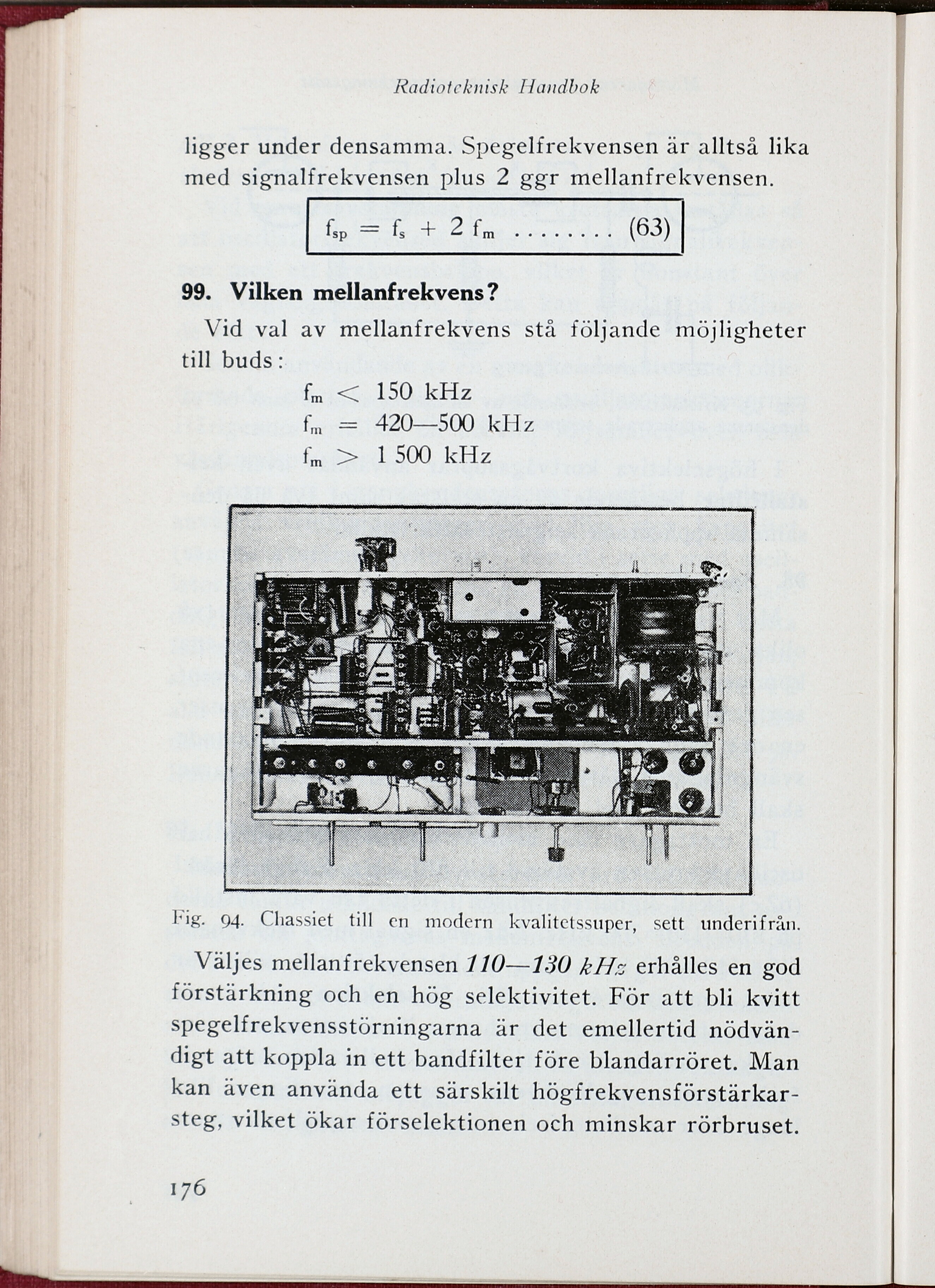

Fig. 94- Chassiet till en modern kvalitetssuper, sett underifrån.
Väljes mellanfrekvensen 110—130 kHz erhålles en god
förstärkning och en hög selektivitet. För att bli kvitt
spegelfrekvensstörningarna är det emellertid
nödvändigt att koppla in ett bandfilter före blandarröret. Man
kan även använda ett särskilt
högfrekvensförstärkar-steg, vilket ökar förselektionen och minskar rörbruset.
176
