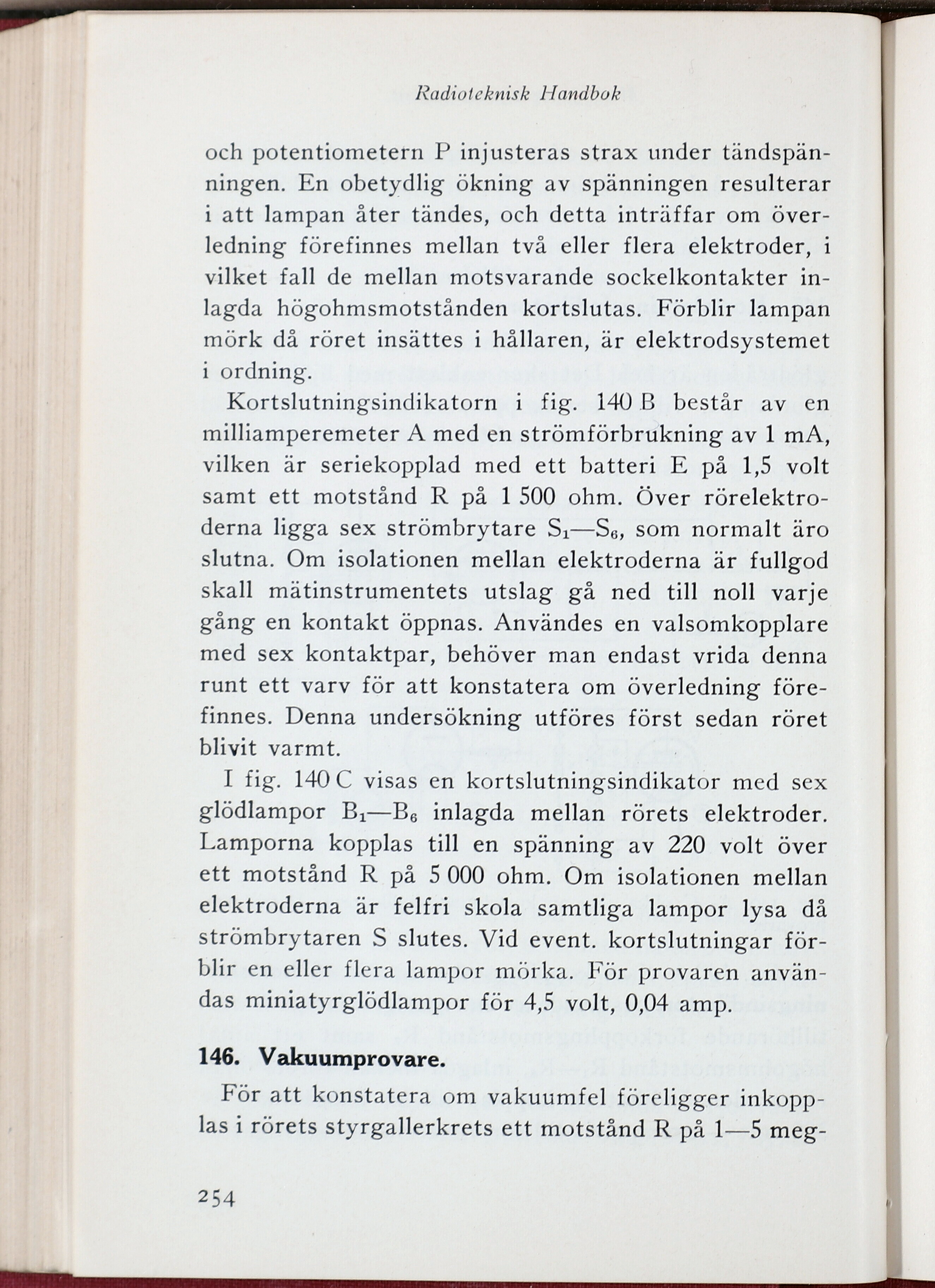

och potentiometern P injusteras strax under
tändspän-ningen. En obetydlig ökning av spänningen resulterar
i att lampan åter tändes, och detta inträffar om
överledning förefinnes mellan två eller flera elektroder, i
vilket fall de mellan motsvarande sockelkontakter
inlagda högohmsmotstånden kortslutas. Förblir lampan
mörk då röret insättes i hållaren, är elektrodsystemet
i ordning.
Kortslutningsindikatorn i fig. 140 B består av en
milliamperemeter A med en strömförbrukning av 1 mA,
vilken är seriekopplad med ett batteri E på 1,5 volt
samt ett motstånd R på 1 500 ohm. Över
rörelektroderna ligga sex strömbrytare Si—S6, som normalt äro
slutna. Om isolationen mellan elektroderna är fullgod
skall mätinstrumentets utslag gå ned till noll varje
gång en kontakt öppnas. Användes en valsomkopplare
med sex kontaktpar, behöver man endast vrida denna
runt ett varv för att konstatera om överledning
förefinnes. Denna undersökning utföres först sedan röret
blivit varmt.
I fig. 140 C visas en kortslutningsindikator med sex
glödlampor Bi—B6 inlagda mellan rörets elektroder.
Lamporna kopplas till en spänning av 220 volt över
ett motstånd R på 5 000 ohm. Om isolationen mellan
elektroderna är felfri skola samtliga lampor lysa då
strömbrytaren S slutes. Vid event. kortslutningar
förblir en eller flera lampor mörka. För provaren
användas miniatyrglödlampor för 4,5 volt, 0,04 amp.
146. Vakuumprovare.
För att konstatera om vakuumfel föreligger
inkopplas i rörets styrgallerkrets ett motstånd R på 1—5 meg-
