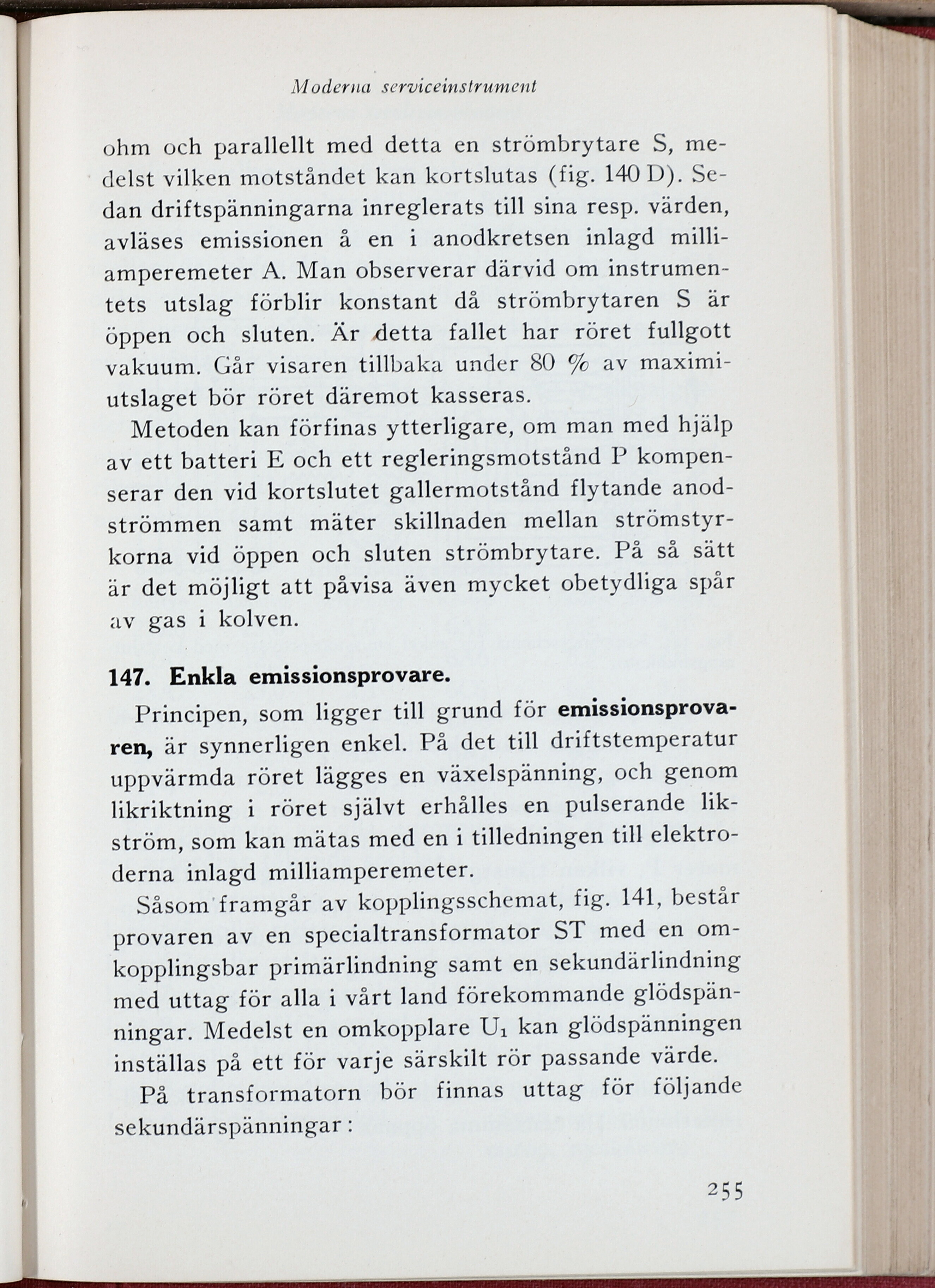

Moderna serviceinstrument
ohm och parallellt med detta en strömbrytare S,
medelst vilken motståndet kan kortslutas (fig. 140 D).
Sedan driftspänningarna inreglerats till sina resp, värden,
avläses emissionen å en i anodkretsen inlagd
milli-amperemeter A. Man observerar därvid om
instrumentets utslag förblir konstant då strömbrytaren S är
öppen och sluten. Är xletta fallet har röret fullgott
vakuum. Går visaren tillbaka under 80 % av
maximi-utslaget bör röret däremot kasseras.
Metoden kan förfinas ytterligare, om man med hjälp
av ett batteri E och ett regleringsmotstånd P
kompenserar den vid kortslutet gallermotstånd flytande
anod-strömmen samt mäter skillnaden mellan
strömstyrkorna vid öppen och sluten strömbrytare. På så sätt
är det möjligt att påvisa även mycket obetydliga spår
av gas i kolven.
147. Enkla emissionsprovare.
Principen, som ligger till grund för
emissionsprova-ren, är synnerligen enkel. På det till driftstemperatur
uppvärmda röret lägges en växelspänning, och genom
likriktning i röret självt erhålles en pulserande
likström, som kan mätas med en i tilledningen till
elektroderna inlagd milliamperemeter.
Såsom’framgår av kopplingsschemat, fig. 141, består
provaren av en specialtransformator ST med en
omkopplingsbar primärlindning samt en sekundärlindning
med uttag för alla i vårt land förekommande
glödspänningar. Medelst en omkopplare Ui kan glödspänningen
inställas på ett för varje särskilt rör passande värde.
På transformatorn bör finnas uttag för följande
sekundärspänningar:
255
