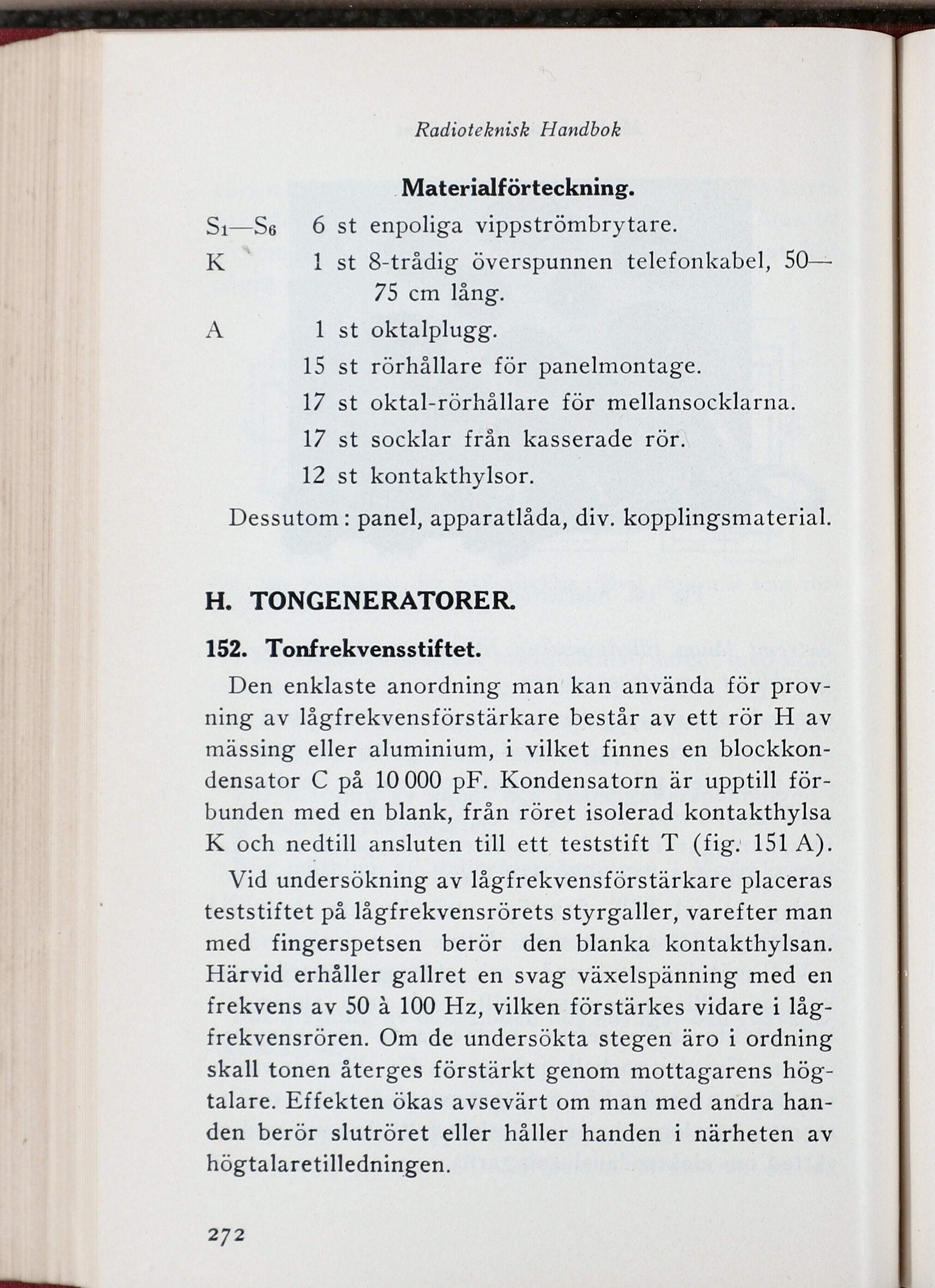

Radioteknisk Handbok
Materialförteckning.
Si—Se 6 st enpoliga vippströmbrytare.
K 1 st 8-trådig överspunnen telefonkabel,
50—-75 cm lång.
A 1 st oktalplugg.
15 st rörhållare för panelmontage.
17 st oktal-rörhållare för mellansocklarna.
17 st socklar från kasserade rör.
12 st kontakthylsor.
Dessutom: panel, apparatlåda, div. kopplingsmaterial.
H. TONGENERATORER.
152. Tonfrekvensstiftet.
Den enklaste anordning man kan använda för
provning av lågfrekvensförstärkare består av ett rör H av
mässing eller aluminium, i vilket finnes en
blockkon-densator C på 10000 pF. Kondensatorn är upptill
förbunden med en blank, från röret isolerad kontakthylsa
K och nedtill ansluten till ett teststift T (fig.’ 151 A).
Vid undersökning av lågfrekvensförstärkare placeras
teststiftet på lågfrekvensrörets styrgaller, varefter man
med fingerspetsen berör den blanka kontakthylsan.
Härvid erhåller gallret en svag växelspänning med en
frekvens av 50 å 100 Hz, vilken förstärkes vidare i
låg-frekvensrören. Om de undersökta stegen äro i ordning
skall tonen återges förstärkt genom mottagarens
högtalare. Effekten ökas avsevärt om man med andra
handen berör slutröret eller håller handen i närheten av
högtalaretilledningen.
272
