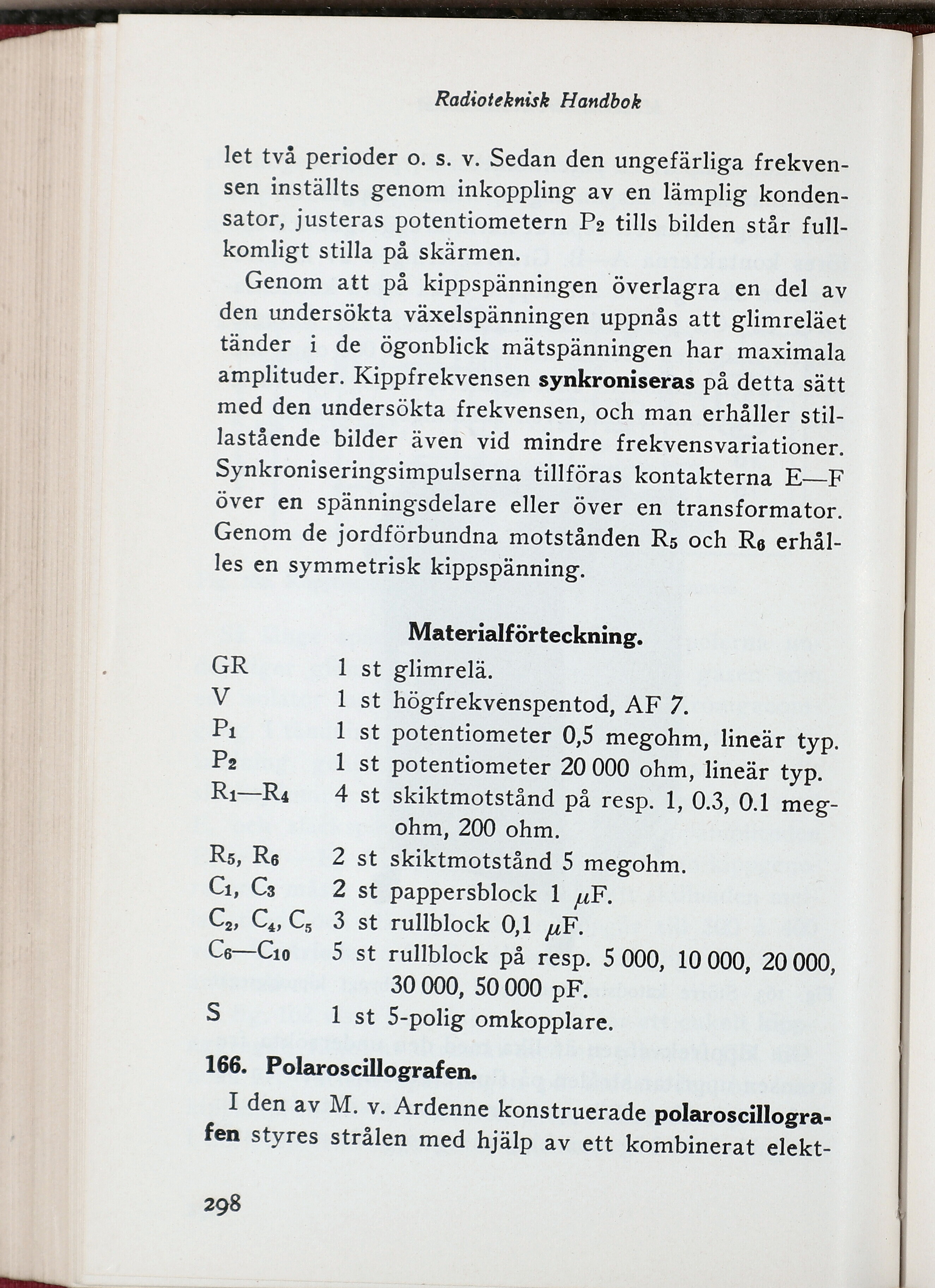

let två perioder o. s. v. Sedan den ungefärliga
frekvensen inställts genom inkoppling av en lämplig
konden-sator, justeras potentiometern P2 tills bilden står
fullkomligt stilla på skärmen.
Genom att på kippspänningen överlagra en del av
den undersökta växelspänningen uppnås att glimreläet
tänder i de ögonblick mätspänningen har maximala
amplituder. Kippfrekvensen synkroniseras på detta sätt
med den undersökta frekvensen, och man erhåller
stillastående bilder även vid mindre frekvensvariationer.
Synkroniseringsimpulserna tillföras kontakterna E—F
över en spänningsdelare eller över en transformator.
Genom de jordförbundna motstånden R5 och Re
erhål-les en symmetrisk kippspänning.
Materialförteckning.
GR 1 st glimrelä.
V 1 st högfrekvenspentod, AF 7.
Pi 1 st potentiometer 0,5 megohm, lineär typ.
P2 1 st potentiometer 20 000 ohm, lineär typ.
Ri—Ré 4 st skiktmotstånd på resp. 1, 0.3, 0.1 meg-
ohm, 200 ohm.
Rö, Rö 2 st skiktmotstånd 5 megohm.
Ci, C3 2 st pappersblock 1 ^F.
C2, Q, C5 3 st rullblock 0,1 ^F.
Cö—C10 5 st rullblock på resp. 5 000, 10 000, 20 000,
30 000, 50000 pF.
S 1 st 5-polig omkopplare.
166. Polaroscillografen.
I den av M. v. Ardenne konstruerade
polaroscillografen styres strålen med hjälp av ett kombinerat
elekt
