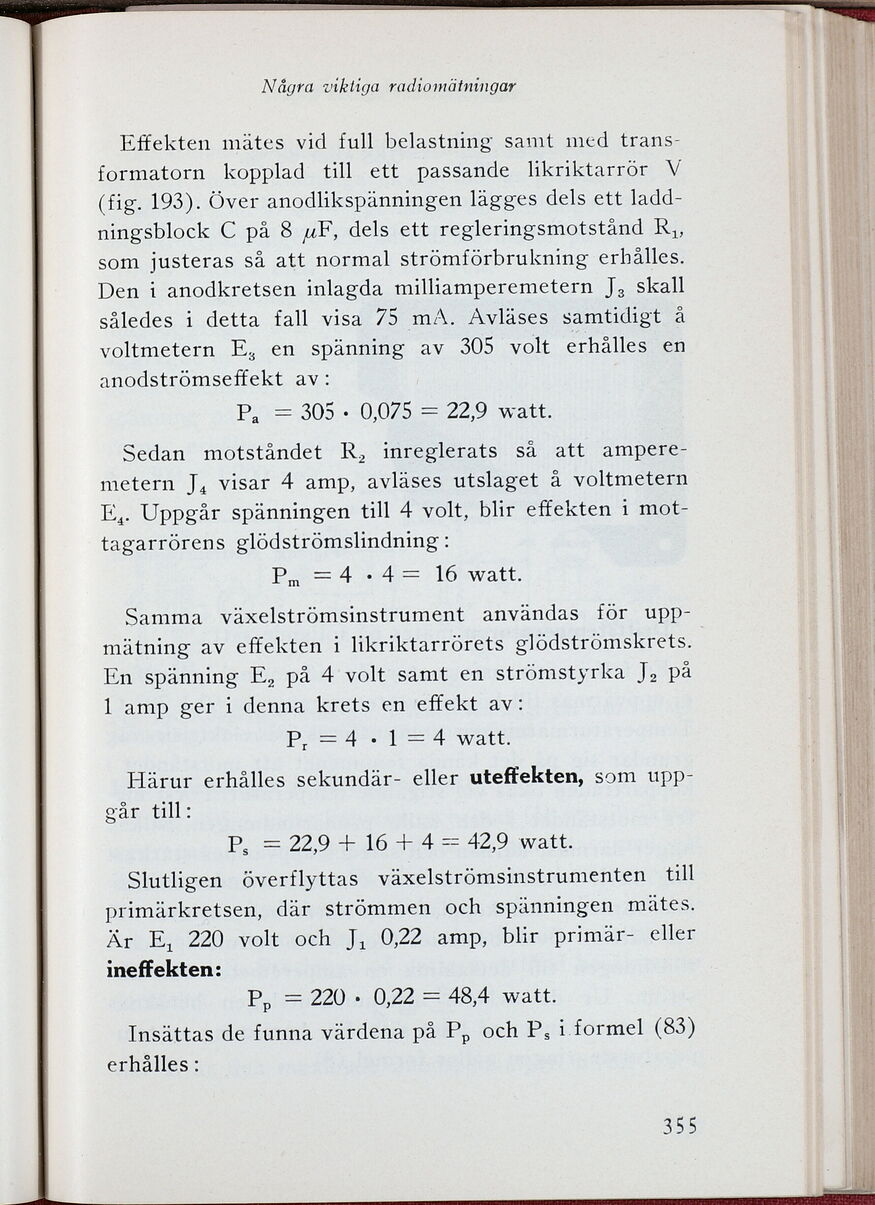

Några viktiga radiomätningar
Effekten mätes vid full belastning samt med
transformatorn kopplad till ett passande likriktarrör V
(fig. 193). Över anodlikspänningen lägges dels ett
ladd-ningsblock C på 8 /zF, dels ett regleringsmotstånd Rx,
som justeras så att normal strömförbrukning erhålles.
Den i anodkretsen inlagda milliamperemetern J3 skall
således i detta fall visa 75 mz\. Avläses samtidigt å
voltmetern E3 en spänning av 305 volt erhålles en
anodströmseffekt av:
Pa = 305 • 0,075 = 22,9 watt.
Sedan motståndet R2 inreglerats så att
ampere-metern J4 visar 4 amp, avläses utslaget å voltmetern
E4. Uppgår spänningen till 4 volt, blir effekten i
mot-tagarrörens glödströmslindning:
Pm =4 • 4 = 16 watt.
Samma växelströmsinstrument användas för
uppmätning av effekten i likriktarrörets glödströmskrets.
En spänning E2 på 4 volt samt en strömstyrka J2 på
1 amp ger i denna krets en effekt av:
Pr = 4 -1=4 watt.
Härur erhålles sekundär- eller uteffekten, som
uppgår till:
Ps = 22,9 + 16 + 4 = 42,9 watt.
Slutligen överflyttas växelströmsinstrumenten till
primärkretsen, där strömmen och spänningen mätes.
Är Ex 220 volt och Jx 0,22 amp, blir primär- eller
ineffekten:
Pp = 220 • 0,22 = 48,4 watt.
Insättas de funna värdena på Pp och Ps i. formel (83)
erhålles:
