magnetiske Felts Variation med Tiden,
men derimod af Magnetfeltet selv. Virkningen
er stærkest, naar Pladen er af Vismut. Er

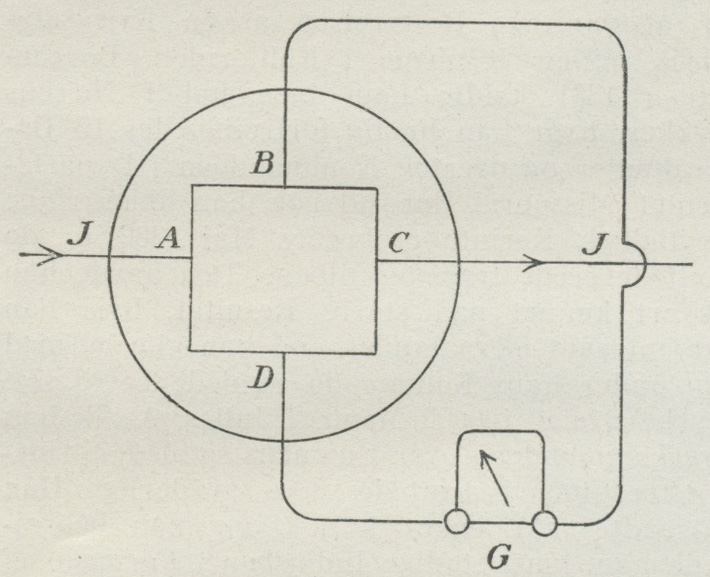

Slrømretningen af I den paa Fig. viste, og er
den betragtede Pol en Nordpol, saaledes at
altsaa Kraftlinierne gaar vinkelret ud fra
Papirets Plan, vil ved en saadan Plade
Strømmen i Galvanometerkredsen gaa i Retningen
BGD. Lader man enten Feltet ell. Strømmen
gaa i modsat Retning, skifter ogsaa den
elektromotoriske Kraft Retning; forandrer man
baade Felt- og Strømretning, bliver den
derimod uforandret. Den i Ledningsstykket BD
fremkaldte elektromotoriske Kraft er pr cm
lig RjH, hvor H er Magnetfeltets Styrke, j
Strømtætheden i Pladen, ɔ: Strømmen I
divideret med Pladens Tværsnitsareal vinkelret
paa Strømretningen, og R er en Konstant, den
Hall’ske Konstant. Maales H i absolutte
magnetiske Enheder, Strøm og elektromotorisk
Kraft i absolutte elektromagnetiske Enheder,
bliver R for Vismut 7. Er ved Forsøget
Feltstyrken f. Eks. 1000 Gauss, Vismutpladens
Tykkelse 1/20 cm, dens Bredde 2 cm og Strømmen
10 Ampère lig 1 absolut Enhed, beregnes heraf
den samlede elektromotoriske Kraft paa hele
Strækningen fra D til B til 1,4 · 105 absolutte
Enheder lig 1,4 Millivolt, en Størrelse, der let
kan paavises ved et Galvanometer. Retningen
af den Hall’ske elektromotoriske Kraft i
Vismut har man vedtaget at betegne som negativ.
Denne Retning har Effekten ogsaa i de fleste
andre Metaller, blot er R gennemgaaende 104
Gange mindre end i Vismut, hvorfor man til
Maaling af Effekten maa anvende stærke
Magnetfelter og meget tynde Plader, i hvilke man
kan opnaa stor Strømtæthed. I enkelte
Metaller, f. Eks. Antimon og Jern, har den
elektromotoriske Kraft dog positiv Retning; i
sidstnævnte Metal, i hvilket R er c. 1/100, er den
ikke proportional med Feltstyrken, men med
Magnetiseringsintensiteten.
Efter Elektronteorien forklares H.-E. ved, at
den elektriske Strøm I bestaar i en Strøm af
negative Elektroner i modsat Retning, altsaa
fra C til A. Disse Elektroner vil paavirkes af
det magnetiske Felt paa samme Maade som
Strømelementer og vil derved afbøjes ned mod
D, saaledes at de drives gennem
Galvanometerkredsen i Retningen D G B, hvad der er
ækvivalent med en elektrisk Strøm i modsat
Retning. Den negative Retning af H.-E. finder
altsaa sin Forklaring i, at Elektronerne er
negativt ladede. Den positive Retning, som Effekten
har i nogle enkelte Metaller, skyldes dog
sikkert ikke, at Elektronerne i disse er positive,
da alle Erfaringer andet Steds fra taler imod
saadanne Elektroners Eksistens. Forklaringen
maa rimeligvis søges i Paavisningen fra de
elektriske og magnetiske Atomfelter, som
Elektronerne bevæger sig i. Da vi foreløbig kun kender
meget lidt til disse Felter, kan Metallernes
Elektronteori kun i grove Træk forklare H.-E.
saavel som de dermed beslægtede Fænomener.
Foruden den Hall’ske elektromotoriske Kraft
mellem B og D frembringer Magnetfeltet ogsaa
en Temperatdrforskel mellem disse Punkter,
den saakaldte v. Ettinghausen-Effekt.
Ved en Vismutplade bliver D varmere end B;
denner Retning af Effekten betegnes som
positiv. Temperaturforskellen pr cm i Retningen
BD kan sættes lig PIH, hvor I og H har
samme Bet. som ovf. og P er en Konstant, der
for Vismut har Værdien 3,5 · 10-6. Med samme
Forsøgsbetingelser som ovf. beregnes heraf en
Temperaturforskel mellem B og D paa 0,07°
C. Den kan paavises ved at lade et
Termoelements to Loddesteder isoleret berøre Stederne
B og D. For Antimon
er P lig 2 · 10-6, men for
de fleste andre Metaller
er Effekten saa lille, at
den vanskelig lader sig
maale nøjagtigt.
H.-E. og v.
Ettinghausen-Effekt udgør de
galvanomagnetiske Tværeffekter. De tilsvarende
termomagnetiske
Tværeffekter faar man frem,
hvis man erstatter den
elektriske Strøm I med
en Varmestrøm.

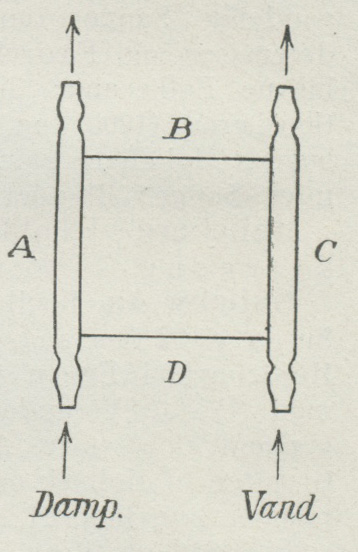

Varmestrømmen frembringer
man f. Eks. ved til
Siderne A og C at have loddet
to Rør, gennem hvilke der sendes henholdsvis
Damp og Isvand. Virkningerne er ogsaa her
stærkest ved en Vismutplade. De bestaar dels
i en elektromotorisk Kraft — Nernst-Effekten
— i Retningen DB, hvorved altsaa B faar
større Spænding end D, dels i en
Temperaturforskel — Leduc-Effekten —, hvorved Temp. i
B bliver større end i D. Nernst-Effektens
elektromotoriske Kraft pr cm kan udtrykkes ved
Q H Tc—Ta/a, Leduc-Effektens Temperaturfald
pr cm ved S H Tc—Ta/a, hvor Tc og Ta er
Temp. af Siderne C og A og a deres indbyrdes
Afstand, Tc—Ta/a altsaa Temperaturfaldet pr cm
i Retningen AC, H er Feltstyrken i Gauss, og
Q og S er Konstanter, der for Vismut er henh.
0,18 og 5 · 10-6. Er Vismutpladen 2 cm i
Kvadrat, Tc—Ta = 100° og H som ovf. 1000 Gauss,
beregnes heraf Spændings- og
Temperaturforskellen mellem B og D til henh. 0,18 Millivolt
og 0,5° C. I de fleste andre Metaller er
 |
| Fig. 1. |
 |
| Fig. 2. |
