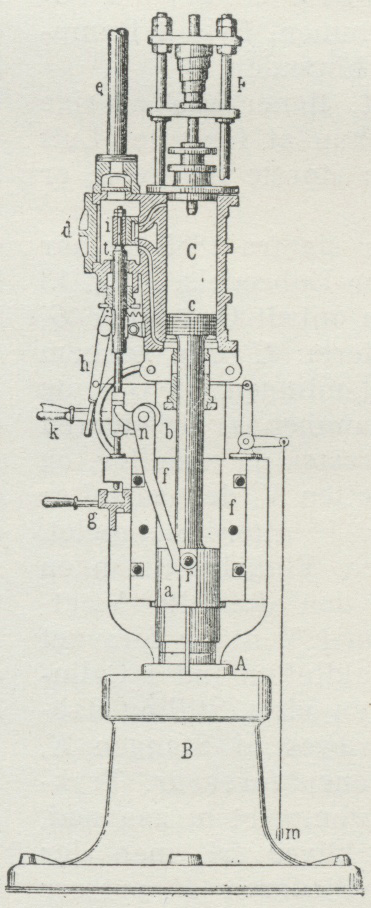

Opstander, saaledes som det ses paa Fig. 12, og
kan endog mangle de der viste Kulisser ff,
navnlig naar man styrer Stempelstangen ved
ogsaa at lade den gaa gennem Cylinderens
opadvendende Bund. Fig. 12 viser Klodsen a,
Stempelstangen b, Stempelet c, Gliderkassen d
med Damprør e, Glider i, hvis Stang er
Cylinderen t. Indledes Damp i Gliderkassen, trykkes
Glideren derved ned og stoppes ved en Kile,
der er skudt ind ved Haandtaget g, for at
Glider stillingen kan reguleres, Dampen gaar
altsaa som Overdamp ind, trykker Stempelet og
 |
| Fig. 6. |
 |
| Fig. 7. |
 |
| Fig. 8. |
 |
| Fig. 9. |
 |
| Fig. 10. |
 |
| Fig. 11. |
 |
| Fig. 12. |
 |
| Fig. 13. |
