Feltskytset opstaaet et stort Antal Special-P., af
hvilke kan nævnes Granater med haard
Forpart til Skydning mod Tanks,
Gasgranater (Fig. 6), indeholdende en Vædske, der
ved P.’s Sprængning (forvandles til giftig
Luftart, Røggranater, indeholdende et
Røgstof (i Reglen Fosfor) til Udvikling af
maskerende Røg, Brandgranater, indeholdende
en Brandsats (f. Eks. Termit), beregnet til at
antænde Bygninger o. l., Lysprojektiler,
 |
| Fig. 1. Rundgranat. |
 |
| Fig. 2. Massivt Forladeprojektil (med Knaster). |
 |

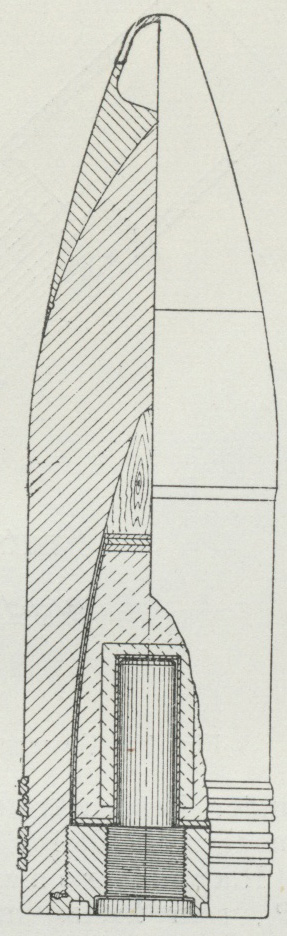

| Fig. 3. Hætteklædt Pansergranat med Bundbrandrør og Sprængladning af Trinitrotoluol. |
 |

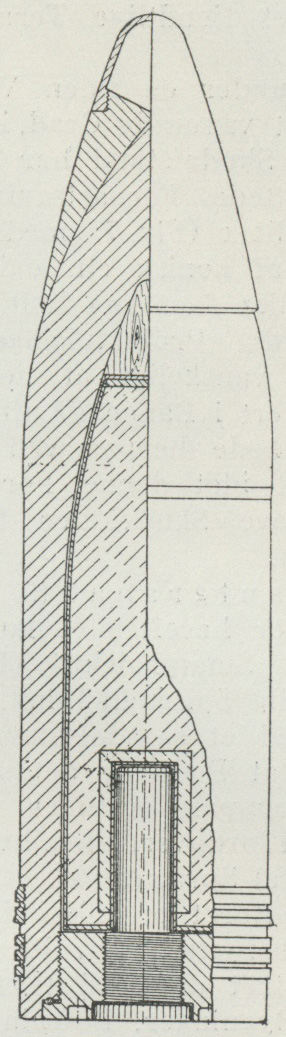

| Fig. 4. Hætteklædt Halvpansergranat m. Bundbrandrør og Sprængladning af Trinitrotoluol. |
 |
| Fig. 5. Brisant-Shrapnell (Enhedsprojektil). |
 |
| Fig. 6. Gasgranat. |
 |

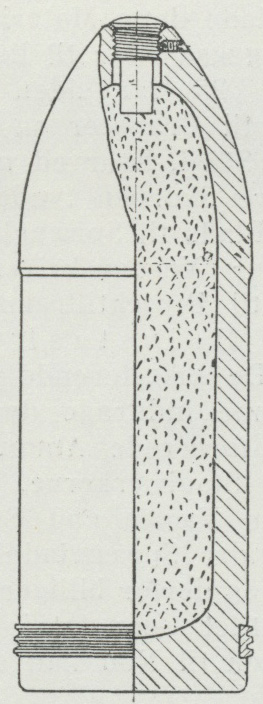

| Fig. 7. Ældre Støbejernsgranat med Sprængladning af Sortkrudt. |
 |

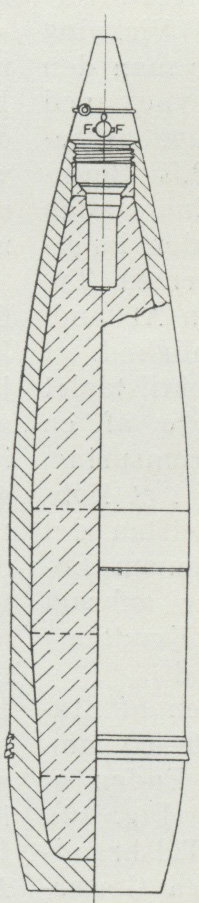

| Fig. 8. Moderne Feltbrisantgranat med følsomt hurtigvirkende Brandrør og stor Sprængladning af Trinitrotoluol. |
 |

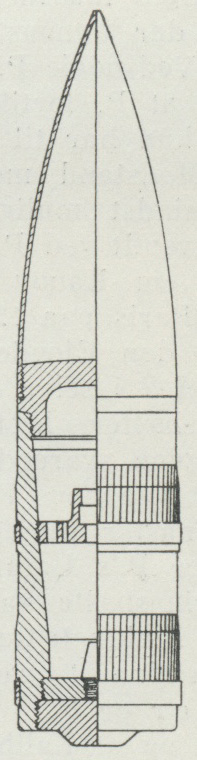

| Fig. 9. 21 cm Granat til den tyske, langtrækkende (120 km) Kanon. |
 |

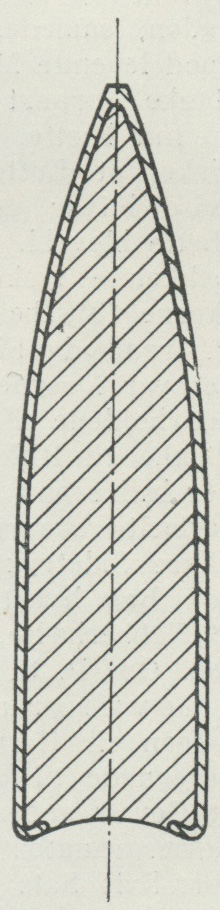

| Fig. 11. 8 mm kappeklædt Gevær-Spidsprojektil. |
