pappersbanan dit man vill ha den. Likaså har
man automatiska anordningar för att lägga om
papperet på ny rulle i rullstället.
Olika tjocklek eller rättare sagt gramvikt,
varmed menas vikten i gram pr kvadratmeter,
erhålles genom påsläppning av mer eller mindre vatten
i massan, innan den kommer fram på viran, eller
genom att reglera maskinens hastighet.
För framställning av vattenmärken å papperet
använder man sig av en mycket lätt vals, gjord av
metalltråd, och denna vals anbringas vilande ovan-
Fig. g

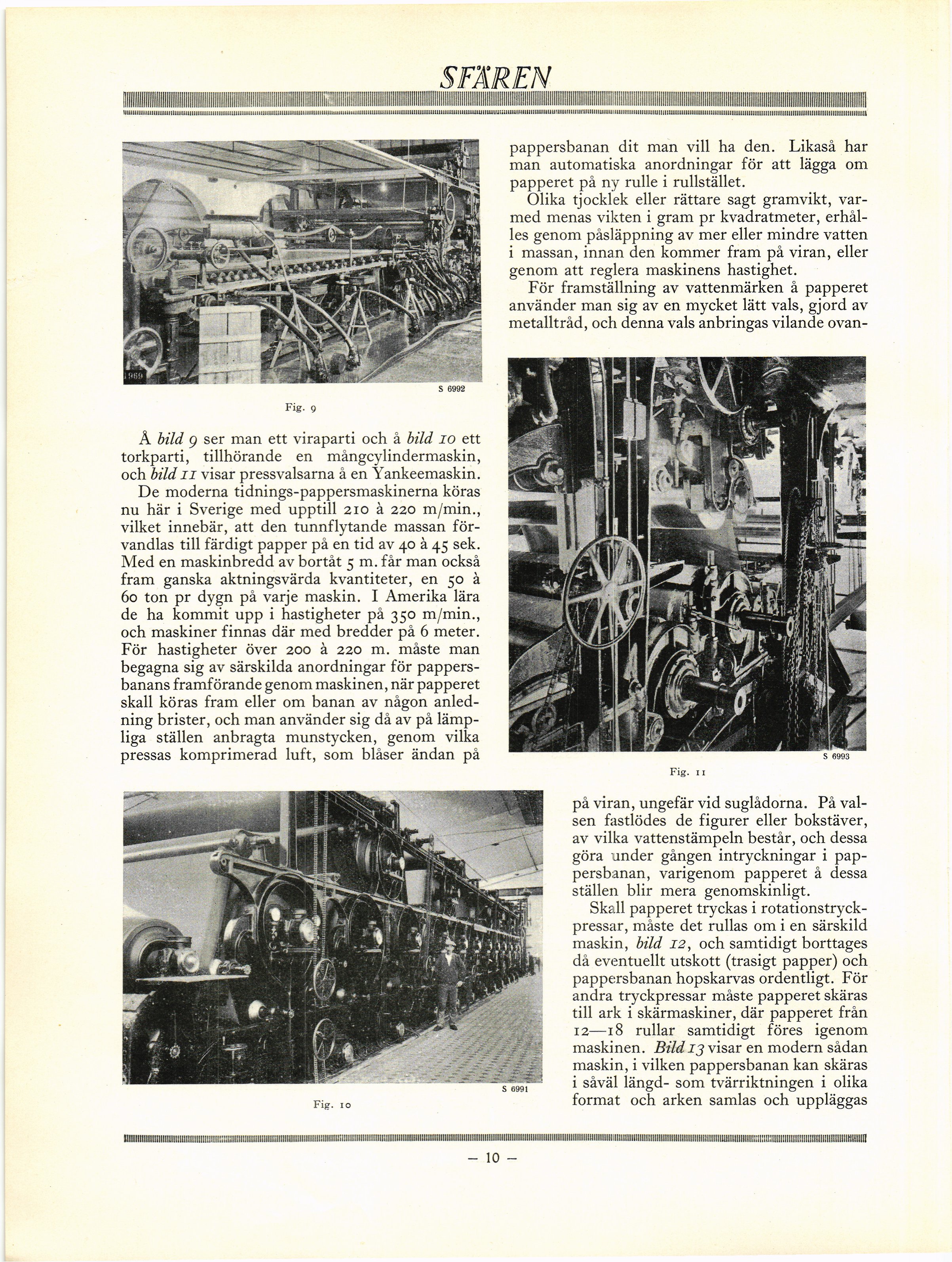

Å bild 9 ser man ett viraparti och å bild 10 ett
torkparti, tillhörande en mångcylindermaskin,
och bild ii visar pressvalsarna å en Yankeemaskin.
De moderna tidnings-pappersmaskinerna köras
nu här i Sverige med upptill 210 à 220 m/min.,
vilket innebär, att den tunnflytande massan
förvandlas till färdigt papper på en tid av 40 à 45 sek.
Med en maskinbredd av bortåt 5 m. får man också
fram ganska aktningsvärda kvantiteter, en 50 à
60 ton pr dygn på varje maskin. I Amerika lära
de ha kommit upp i hastigheter på 350 m/min.,
och maskiner finnas där med bredder på 6 meter.
För hastigheter över 200 à 220 m. måste man
begagna sig av särskilda anordningar för
pappersbanans framförande genom maskinen, när papperet
skall köras fram eller om banan av någon
anledning brister, och man använder sig då av på
lämpliga ställen anbragta munstycken, genom vilka
pressas komprimerad luft, som blåser ändan på
Fig. 11
Fig. 10
på viran, ungefär vid suglådorna. På
valsen fastlödes de figurer eller bokstäver,
av vilka vattenstämpeln består, och dessa
göra under gången intryckningar i
pappersbanan, varigenom papperet å dessa
ställen blir mera genomskinligt.
Skall papperet tryckas i
rotationstryckpressar, måste det rullas om i en särskild
maskin, bild 12, och samtidigt borttages
då eventuellt utskott (trasigt papper) och
pappersbanan hopskarvas ordentligt. För
andra tryckpressar måste papperet skäras
till ark i skärmaskiner, där papperet från
12—18 rullar samtidigt föres igenom
maskinen. Bild 13 visar en modern sådan
maskin, i vilken pappersbanan kan skäras
i såväl längd- som tvärriktningen i olika
format och arken samlas och uppläggas
