utrustning tillfogas ytterligare en bokstav med viss betydelse. Sålunda
anger beteckningen Grh, att den nyss nämnda 19 tons G-vagnen är utrustad
med anordning för hästtransport. En 8 à 10 tons vagn med köttkrokar
betecknas Gmk o. s. v.
 |

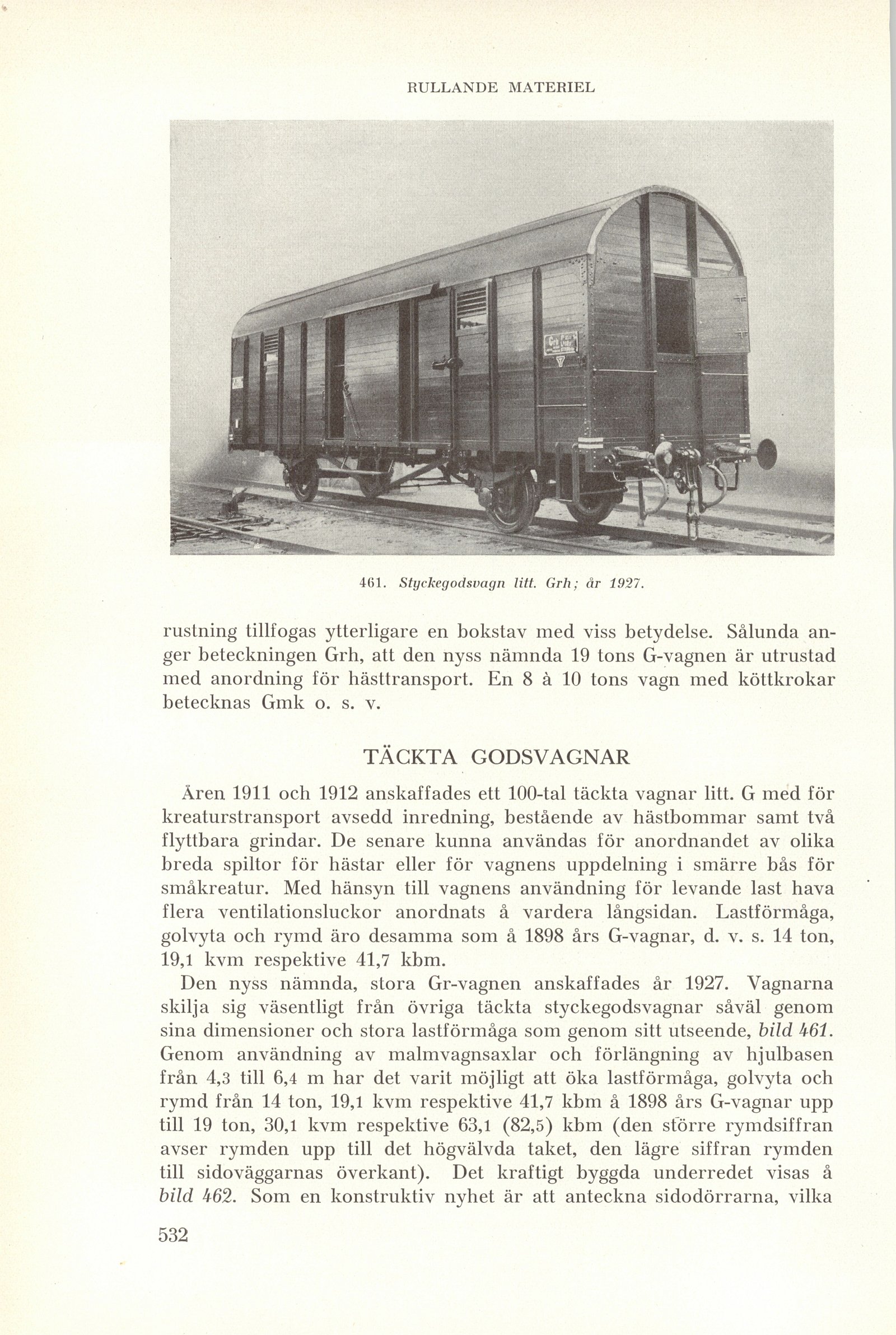

| 461. Styckegodsvagn litt. Grh; år 1927. |
TÄCKTA GODSVAGNAR
Åren 1911 och 1912 anskaffades ett 100-tal täckta vagnar litt. G med för
kreaturstransport avsedd inredning, bestående av hästbommar samt två
flyttbara grindar. De senare kunna användas för anordnandet av olika
breda spiltor för hästar eller för vagnens uppdelning i smärre bås för
småkreatur. Med hänsyn till vagnens användning för levande last hava
flera ventilationsluckor anordnats å vardera långsidan. Lastförmåga,
golvyta och rymd äro desamma som å 1898 års G-vagnar, d. v. s. 14 ton,
19,1 kvm respektive 41,7 kbm.
Den nyss nämnda, stora Gr-vagnen anskaffades år 1927. Vagnarna
skilja sig väsentligt från övriga täckta styckegodsvagnar såväl genom
sina dimensioner och stora lastförmåga som genom sitt utseende, bild 461.
Genom användning av malmvagnsaxlar och förlängning av hjulbasen
från 4,3 till 6,4 m har det varit möjligt att öka lastförmåga, golvyta och
rymd från 14 ton, 19,1 kvm respektive 41,7 kbm å 1898 års G-vagnar upp
till 19 ton, 30,1 kvm respektive 63,1 (82,5) kbm (den större rymdsiffran
avser rymden upp till det högvälvda taket, den lägre siffran rymden
till sidoväggarnas överkant). Det kraftigt byggda underredet visas å
bild 462. Som en konstruktiv nyhet är att anteckna sidodörrarna, vilka
