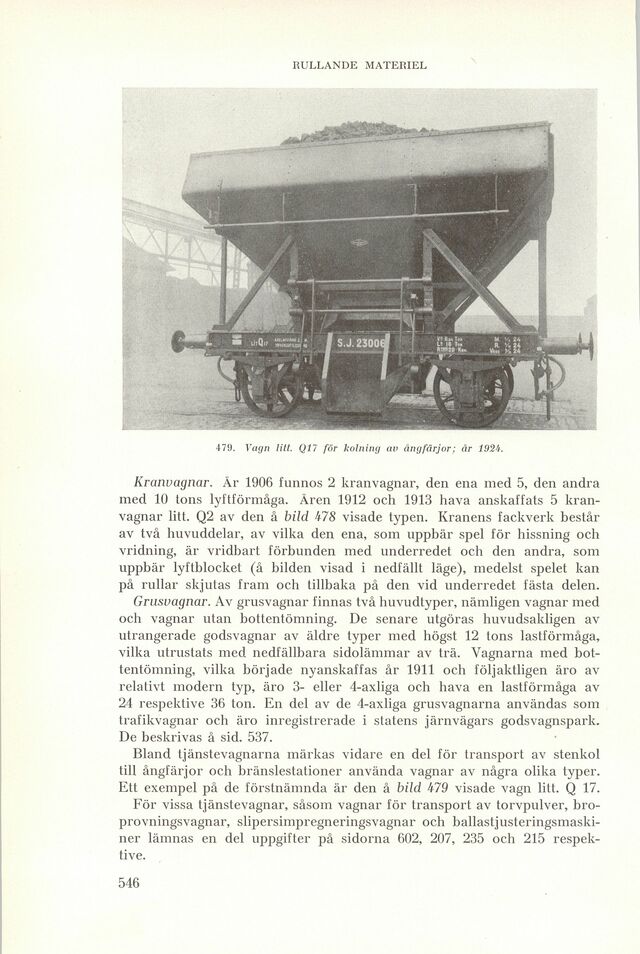

479. Vagn litt. Q17 för kolning av ångfärjor; år 1924.

Kranvagnar. År 1906 funnos 2 kranvagnar, den ena med 5, den andra
med 10 tons lyftförmåga. Åren 1912 och 1913 hava anskaffats 5
kranvagnar litt. Q2 av den å bild 478 visade typen. Kranens fackverk består
av två huvuddelar, av vilka den ena, som uppbär spel för hissning och
vridning, är vridbart förbunden med underredet och den andra, som
uppbär lyftblocket (å bilden visad i nedfällt läge), medelst spelet kan
på rullar skjutas fram och tillbaka på den vid underredet fästa delen.

Grusvagnar. Av grusvagnar finnas två huvudtyper, nämligen vagnar med
och vagnar utan bottentömning. De senare utgöras huvudsakligen av
utrangerade godsvagnar av äldre typer med högst 12 tons lastförmåga,
vilka utrustats med nedfällbara sidolämmar av trä. Vagnarna med
bottentömning, vilka började nyanskaffas år 1911 och följaktligen äro av
relativt modern typ, äro 3- eller 4-axliga och hava en lastförmåga av
24 respektive 36 ton. En del av de 4-axliga grusvagnarna användas som
trafikvagnar och äro inregistrerade i statens järnvägars godsvagnspark.
De beskrivas å sid. 537.

Bland tjänstevagnarna märkas vidare en del för transport av stenkol
till ångfärjor och bränslestationer använda vagnar av några olika typer.
Ett exempel på de förstnämnda är den å bild 479 visade vagn litt. Q 17.

För vissa tjänstevagnar, såsom vagnar för transport av torvpulver,
broprovningsvagnar, slipersimpregneringsvagnar och
ballastjusteringsmaskiner lämnas en del uppgifter på sidorna 602, 207, 235 och 215
respektive.
