likströmsångdynamomaskiner, som lämna ström till cirka 750 glödlampor, 2 strålkastare för
navigeringen nattetid, topp- och sidolanternor m. m.
 |

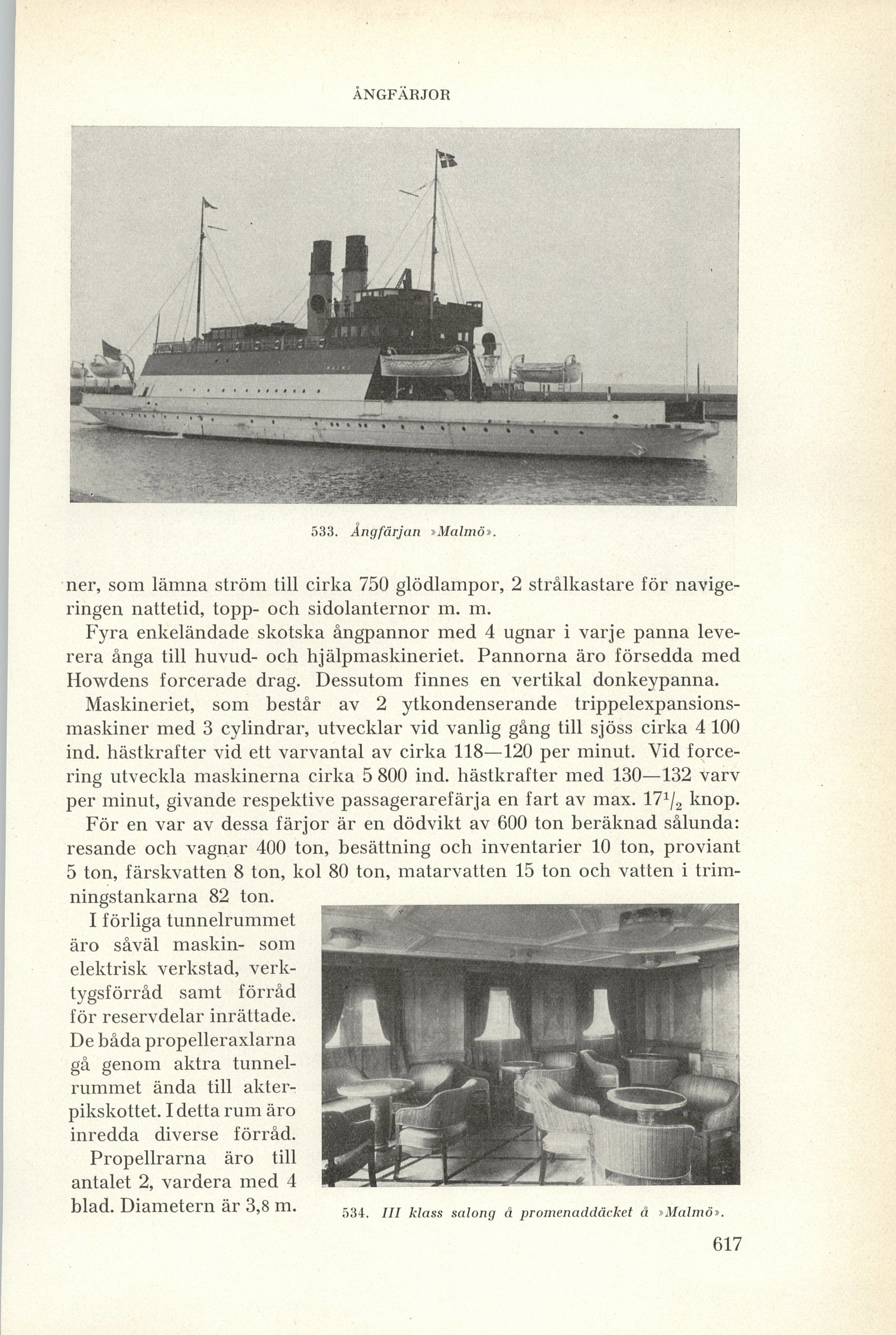

| 533. Ångfärjan »Malmö». |
Fyra enkeländade skotska ångpannor med 4 ugnar i varje panna
leverera ånga till huvud- och hjälpmaskineriet. Pannorna äro försedda med
Howdens forcerade drag. Dessutom finnes en vertikal donkeypanna.
Maskineriet, som består av 2 ytkondenserande
trippelexpansionsmaskiner med 3 cylindrar, utvecklar vid vanlig gång till sjöss cirka 4 100
ind. hästkrafter vid ett varvantal av cirka 118—120 per minut. Vid
forcering utveckla maskinerna cirka 5 800 ind. hästkrafter med 130—132 varv
per minut, givande respektive passagerarefärja en fart av max. 17 1/2 knop.
För en var av dessa färjor är en dödvikt av 600 ton beräknad sålunda:
resande och vagnar 400 ton, besättning och inventarier 10 ton, proviant
5 ton, färskvatten 8 ton, kol 80 ton, matarvatten 15 ton och vatten i
trimningstankarna 82 ton.
I förliga tunnelrummet
äro såväl maskin- som
elektrisk verkstad,
verktygsförråd samt förråd
för reservdelar inrättade.
De båda propelleraxlarna
gå genom aktra
tunnelrummet ända till
akterpikskottet. I detta rum äro
inredda diverse förråd.
|
| 534. III klass salong å promenaddäcket å »Malmö». |
Propellrarna äro till
antalet 2, vardera med 4
blad. Diametern är 3,8 m.
