utföra även föreskrivna försöksinkopplingar av strömbrytare för
kontaktledningsnätet efter 30 sekunder och 3 minuter.

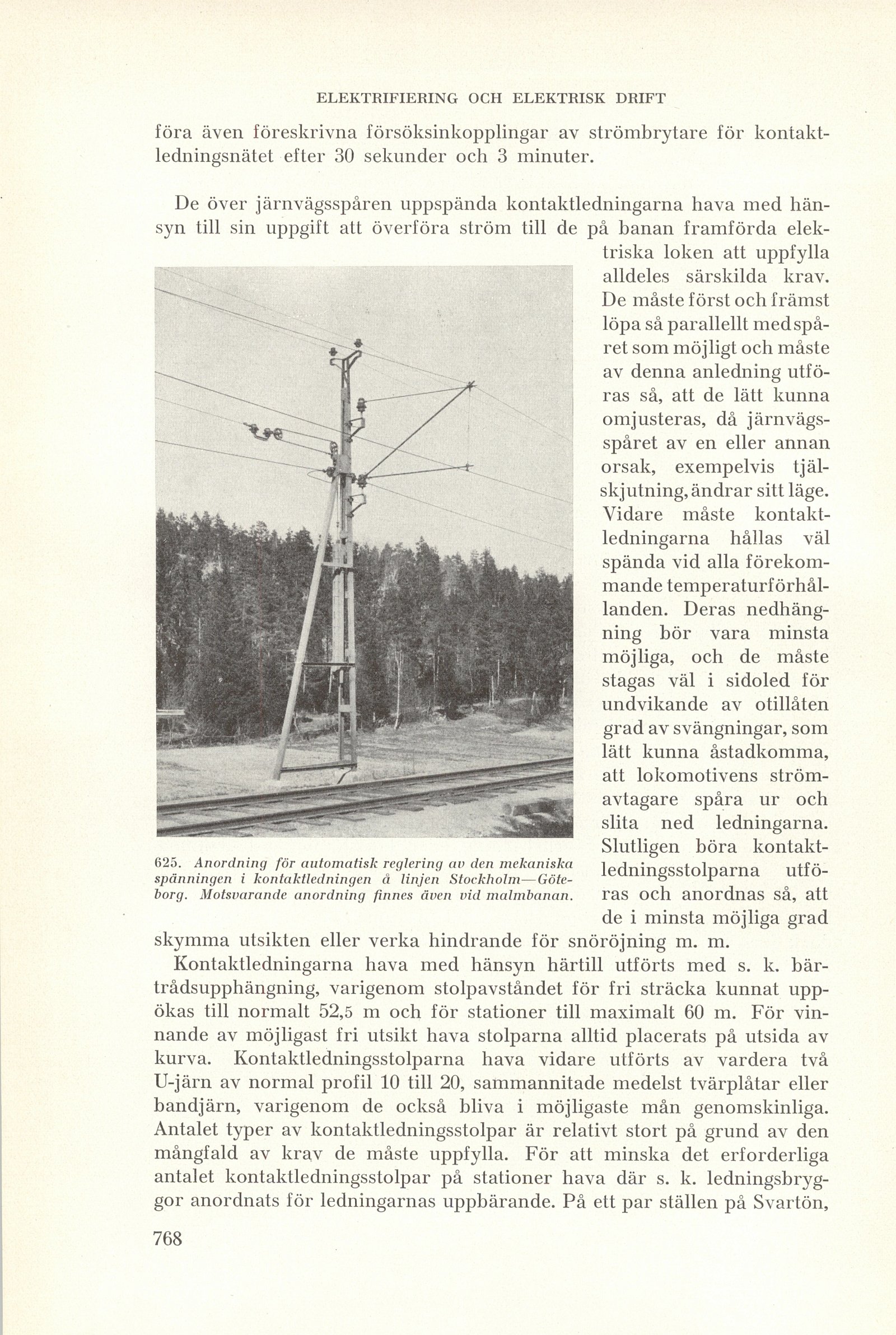

625. Anordning för automatisk reglering av den mekaniska spänningen i kontaktledningen å linjen Stockholm—Göteborg. Motsvarande anordning finnes även vid malmbanan.

De över järnvägsspåren uppspända kontaktledningarna hava med
hänsyn till sin uppgift att överföra ström till de på banan framförda
elektriska loken att uppfylla
alldeles särskilda krav.
De måste först och främst
löpa så parallellt med
spåret som möjligt och måste
av denna anledning
utföras så, att de lätt kunna
om juster as, då
järnvägsspåret av en eller annan
orsak, exempelvis
tjälskjutning, ändrar sitt läge.
Vidare måste
kontaktledningarna hållas väl
spända vid alla
förekommande temperaturförhållanden. Deras
nedhängning bör vara minsta
möjliga, och de måste
stagas väl i sidoled för
undvikande av otillåten
grad av svängningar, som
lätt kunna åstadkomma,
att lokomotivens
strömavtagare spåra ur och
slita ned ledningarna.
Slutligen böra kontaktledningsstolparna utföras och anordnas så, att
de i minsta möjliga grad
skymma utsikten eller verka hindrande för snöröjning m. m.

Kontaktledningarna hava med hänsyn härtill utförts med s. k.
bärtrådsupphängning, varigenom stolpavståndet för fri sträcka kunnat
uppökas till normalt 52,5 m och för stationer till maximalt 60 m. För
vinnande av möjligast fri utsikt hava stolparna alltid placerats på utsida av
kurva. Kontaktledningsstolparna hava vidare utförts av vardera två
U-järn av normal profil 10 till 20, sammannitade medelst tvärplåtar eller
bandjärn, varigenom de också bliva i möjligaste mån genomskinliga.
Antalet typer av kontaktledningsstolpar är relativt stort på grund av den
mångfald av krav de måste uppfylla. För att minska det erforderliga
antalet kontaktledningsstolpar på stationer hava där s. k.
ledningsbryggor anordnats för ledningarnas uppbärande. På ett par ställen på Svartön,
