där för stora spårgrupper plats ej kunnat erhållas för uppställning av
stolpar mellan spåren, har använts upphängning med tvärgående
bärlinor, varigenom spårgrupper med ända upp till 85 m bredd kunnat
överspännas. Med ledningsbryggor av normala typer kunna ej gärna
spårgrupper med mer än 35 m bredd överspännas.

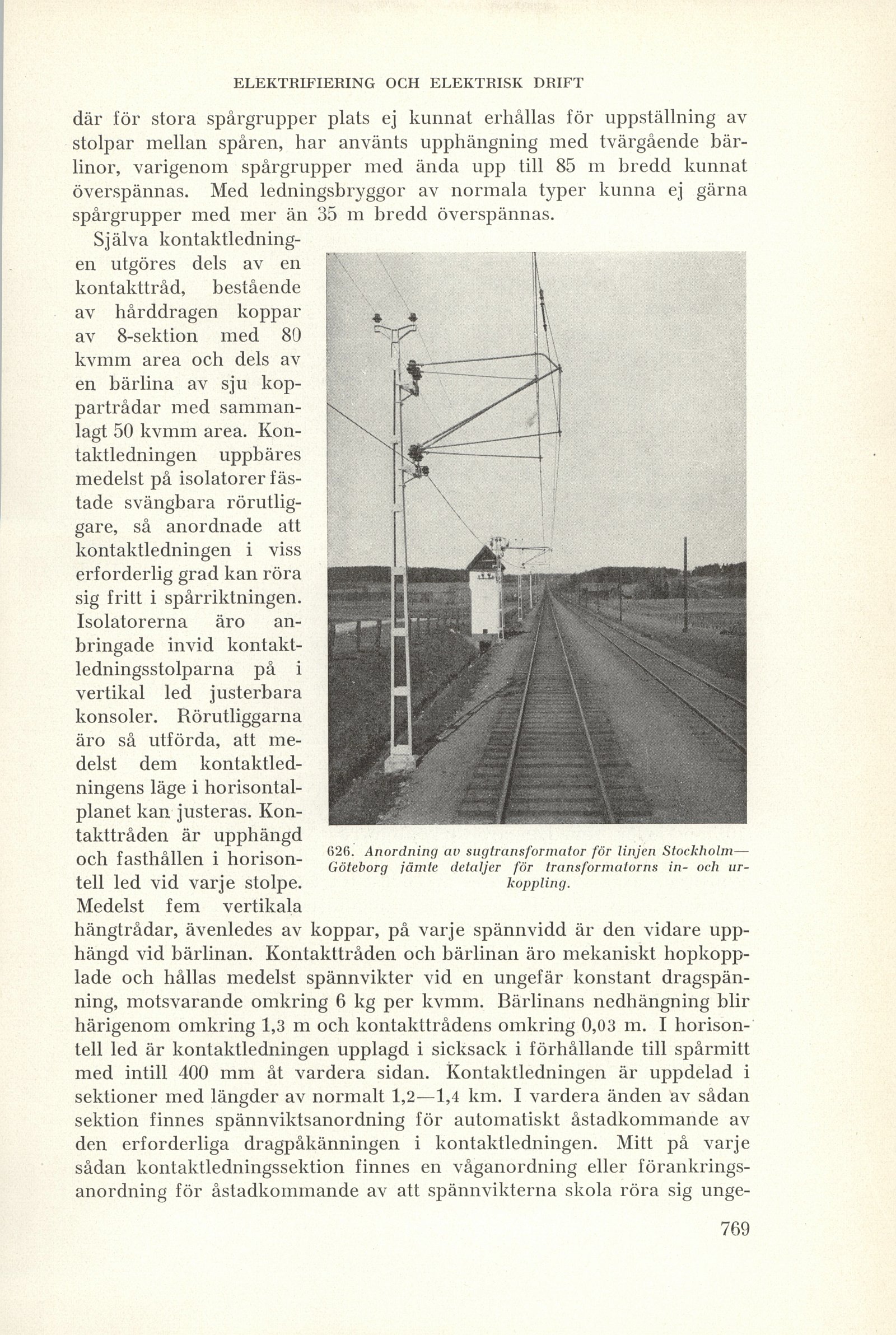

626. Anordning av sugtransformator för linjen Stockholm—Göteborg jämte detaljer för transformatorns in- och urkoppling.

Själva
kontaktledningen utgöres dels av en
kontakttråd, bestående
av hårddragen koppar
av 8-sektion med 80
kvmm area och dels av
en bärlina av sju
koppartrådar med
sammanlagt 50 kvmm area.
Kontaktledningen uppbäres
medelst på isolatorer
fästade svängbara
rörutliggare, så anordnade att
kontaktledningen i viss
erforderlig grad kan röra
sig fritt i spårriktningen.
Isolatorerna äro
anbringade invid
kontaktledningsstolparna på i
vertikal led justerbara
konsoler. Rörutliggarna
äro så utförda, att
medelst dem
kontaktledningens läge i
horisontalplanet kan justeras.
Kontakttråden är upphängd
och fasthållen i horisentell led vid varje stolpe.

Medelst fem vertikala
hängtrådar, ävenledes av koppar, på varje spännvidd är den vidare
upphängd vid bärlinan. Kontakttråden och bärlinan äro mekaniskt
hopkopplade och hållas medelst spännvikter vid en ungefär konstant
dragspänning, motsvarande omkring 6 kg per kvmm. Bärlinans nedhängning blir
härigenom omkring 1,3 m och kontakttrådens omkring 0,03 m. I
horisontell led är kontaktledningen upplagd i sicksack i förhållande till spårmitt
med intill 400 mm åt vardera sidan. Kontaktledningen är uppdelad i
sektioner med längder av normalt 1,2—1,4 km. I vardera änden av sådan
sektion finnes spännviktsanordning för automatiskt åstadkommande av
den erforderliga dragpåkänningen i kontaktledningen. Mitt på varje
sådan kontaktledningssektion finnes en våganordning eller
förankringsanordning för åstadkommande av att spännvikterna skola röra sig
