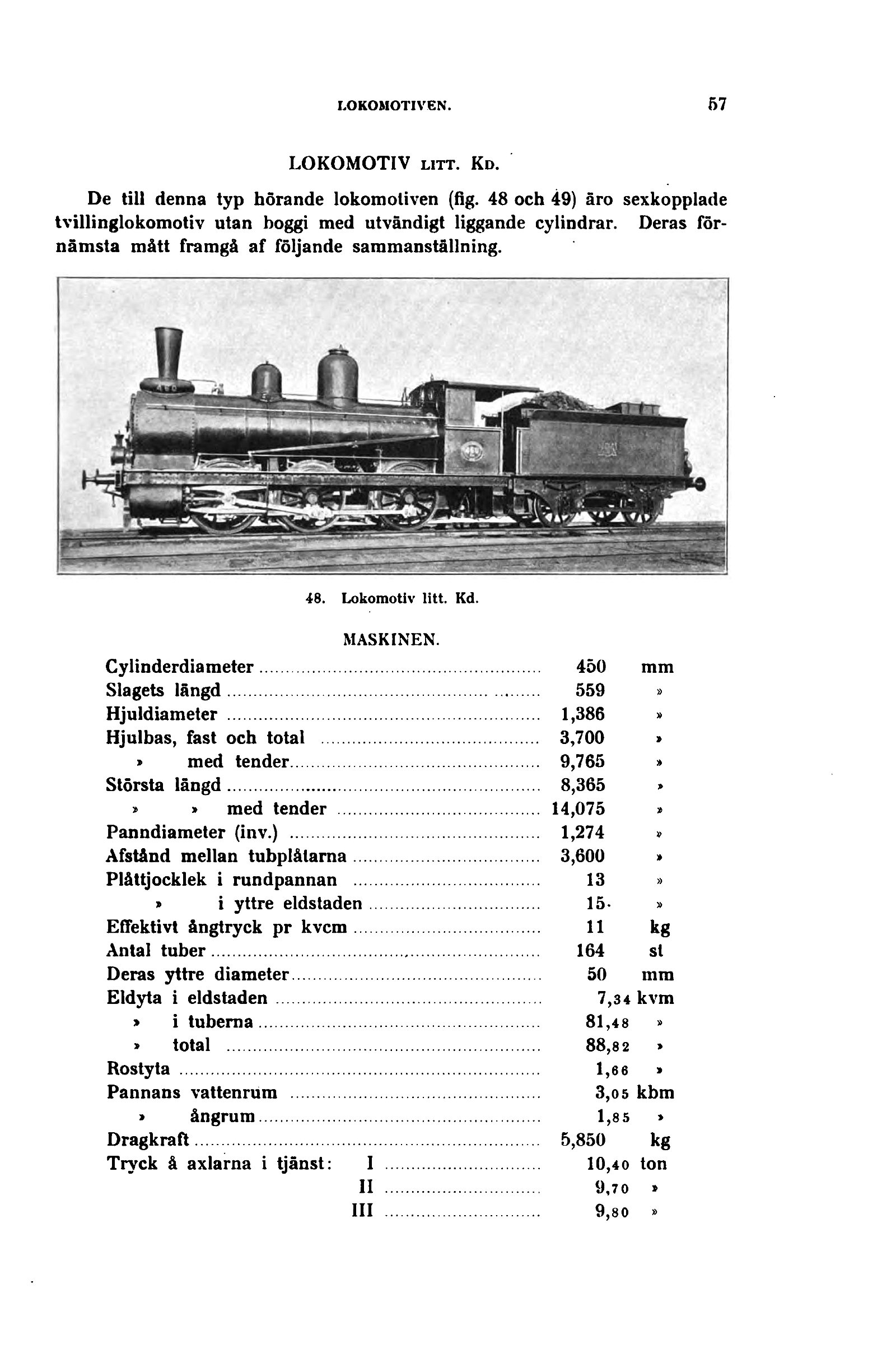

LOKOMOTIV litt. Kd.
De till denna typ hörande lokomotiven (fig. 48 och 49) äro sexkopplade
tvillinglokomotiv utan boggi med utvändigt liggande cylindrar. Deras
förnämsta mått framgå af följande sammanställning.
48. Lokomotiv litt. Kd.
MASKINEN.
Cylinderdiameter....................................... 450 mm
Slagets längd.......................................... 559 »
Hjuldiameter .......................................... 1,386 »
Hjulbas, fast och total ............................... 3,700 »
» med tender.................................. 9,765 »
Största längd.......................................... 8,365 »
» » med tender ............................... 14,075 »
Panndiameter (inv.) ................................... 1,274 »
Afstånd mellan tubplåtarna............................. 3,600 »
Plåttjocklek i rundpannan ............................. 13 »
> i yttre eldstaden........................... 15- »
Effektivt ångtryck pr kvcm............................. 11 kg
Antal tuber............................................ 164 st
Deras yttre diameter................................... 50 mm
Eldyta i eldstaden................................... 7,34 kvm
» i tuberna........................................ 81,48 »
» total ........................................... 88,82 »
Rostyta ............................................... 1,66 »
Pannans vattenrum .................................. 3,0 5 kbm
» ångrum...................................... 1,8 5 »
Dragkraft.............................................. 5,850 kg
Tryck å axlarna i tjänst: I .................. 10,40 ton
II 9,70 *
III 9,80 »
