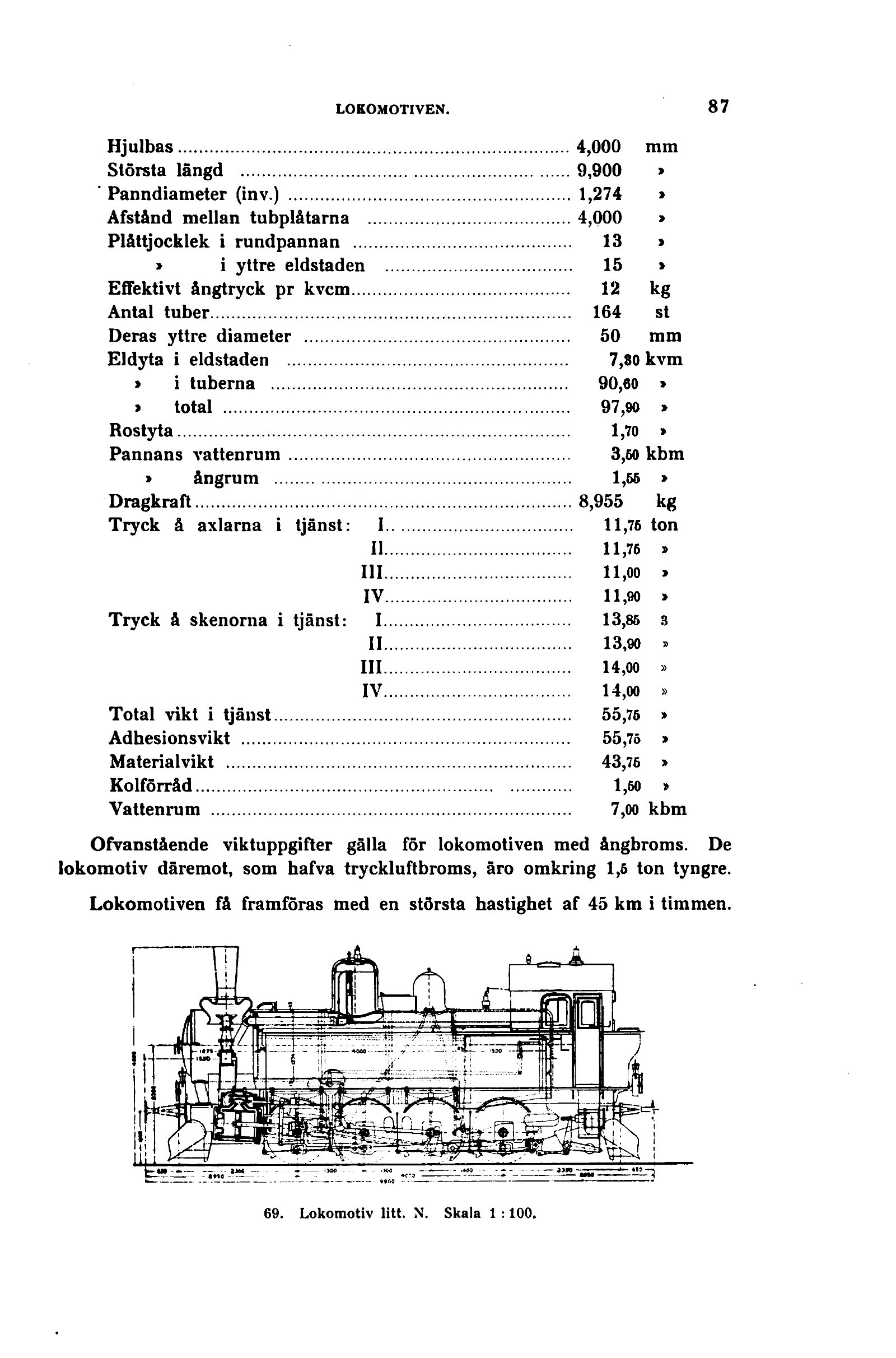

Hjulbas..................................................... 4,000 mm
Största längd .............................................. 9,900 *
’ Panndiameter (inv.) ...................................... 1,274 »
Afstånd mellan tubplåtarna ................................ 4,000 *
Plåttjocklek i rundpannan .................................. 13 *
> i yttre eldstaden ................................... 15 >
Effektivt ångtryck pr kvcm.................................. 12 kg
Antal tuber................................................. 164 st
Deras yttre diameter ....................................... 50 mm
Eldyta i eldstaden ......................................... 7,80 kvm
> i tuberna ........................................ 90,60 *
* total ............................................... 97,90 »
Rostyta..................................................... 1,70 *
Pannans vattenrum........................................... 3,50 kbm
* ångrum .............................................. 1,56 *
Dragkraft.................................................... 8,955 kg
Tryck å axlarna i tjänst: 1....................... 11,75 ton
II........................ 11,76 »
II I...................... 11,00 »
I V...................... 11,90 >
Tryck å skenorna i tjänst: 1....................... 13,86 s
II 13,90 »
II I...................... 14,00 »
I V...................... 14,00 »
Total vikt i tjänst......................................... 55,76 »
Adhesionsvikt .............................................. 55,76 »
Materialvikt ............................................... 43,76 >
Kolförråd................................................... 1,60 »
Vattenrum .................................................. 7,oo kbm
Ofvanstående viktuppgifter gälla för lokomotiven med ångbroms. De
lokomotiv däremot, som hafva tryckluftbroms, äro omkring 1,6 ton tyngre.
Lokomotiven få framföras med en största hastighet af 45 km i timmen.
69. Lokomotiv litt. N. Skala 1 :100.
