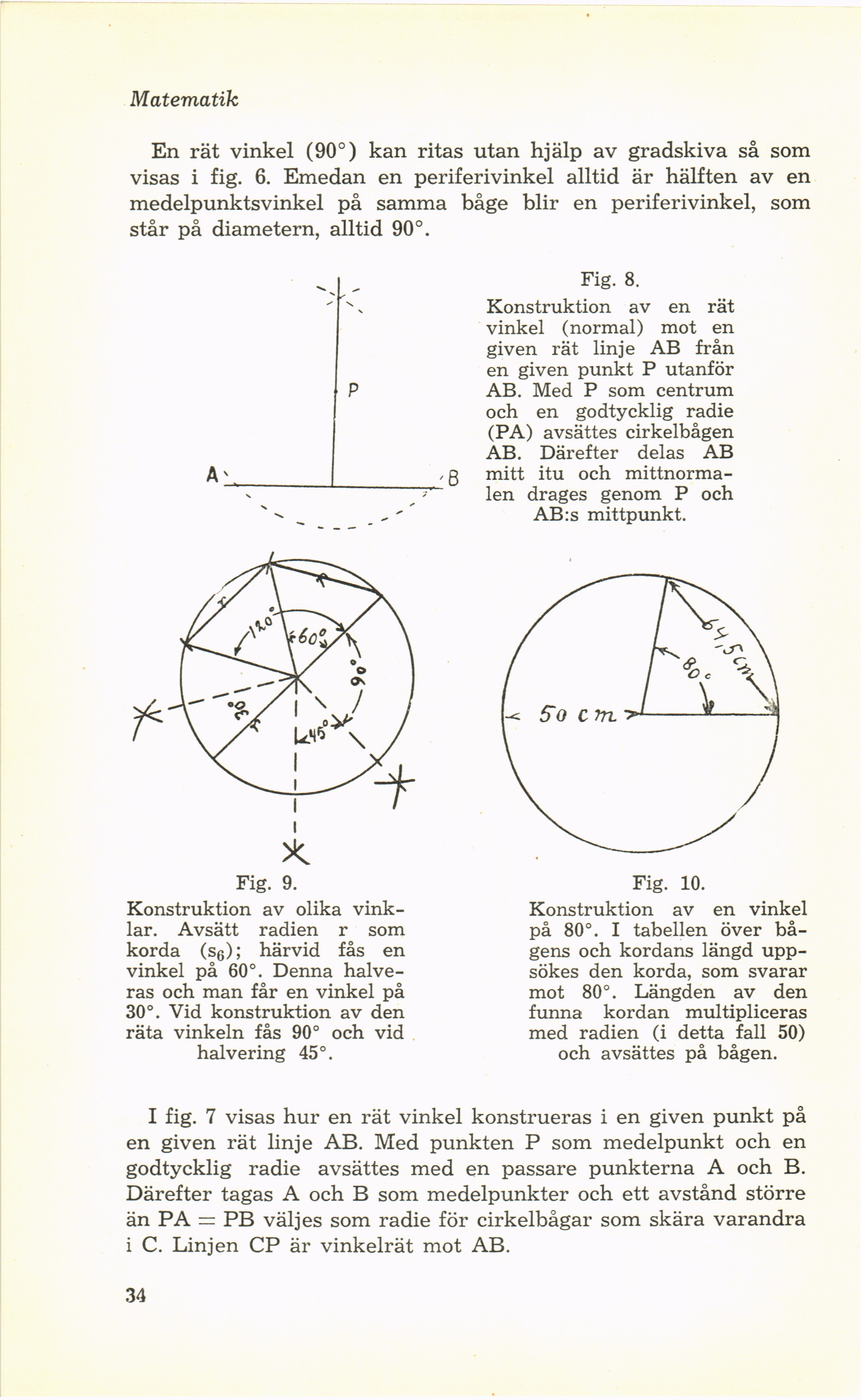

Matematik
En rät vinkel (90°) kan ritas utan hjälp av gradskiva så som
visas i fig. 6. Emedan en periferivinkel alltid är hälften av en
medelpunktsvinkel på samma båge blir en periferivinkel, som
står på diametern, alltid 90°.
Fig. 8.
Konstruktion av en rät
vinkel (normal) mot en
given rät linje AB från
en given punkt P utanför
AB. Med P som centrum
och en godtycklig radie
(PA) avsattes cirkelbågen
AB. Därefter delas AB
mitt itu och
mittnorma-len drages genom P och
AB:s mittpunkt.
Fig. 9.
Konstruktion av olika
vinklar. Avsätt radien r som
körda (sg); härvid fås en
vinkel på 60°. Denna
halveras och man får en vinkel på
30°. Vid konstruktion av den
räta vinkeln fås 90° och vid
halvering 45°.
Fig. 10.
Konstruktion av en vinkel
på 80°. I tabellen över
bågens och kordans längd
uppsökes den körda, som svarar
mot 80°. Längden av den
funna kordan multipliceras
med radien (i detta fall 50)
och avsattes på bågen.
I fig. 7 visas hur en rät vinkel konstrueras i en given punkt på
en given rät linje AB. Med punkten P som medelpunkt och en
godtycklig radie avsättes med en passare punkterna A och B.
Därefter tagas A och B som medelpunkter och ett avstånd större
än PA = PB väljes som radie för cirkelbågar som skära varandra
i C. Linjen CP är vinkelrät mot AB.
34
