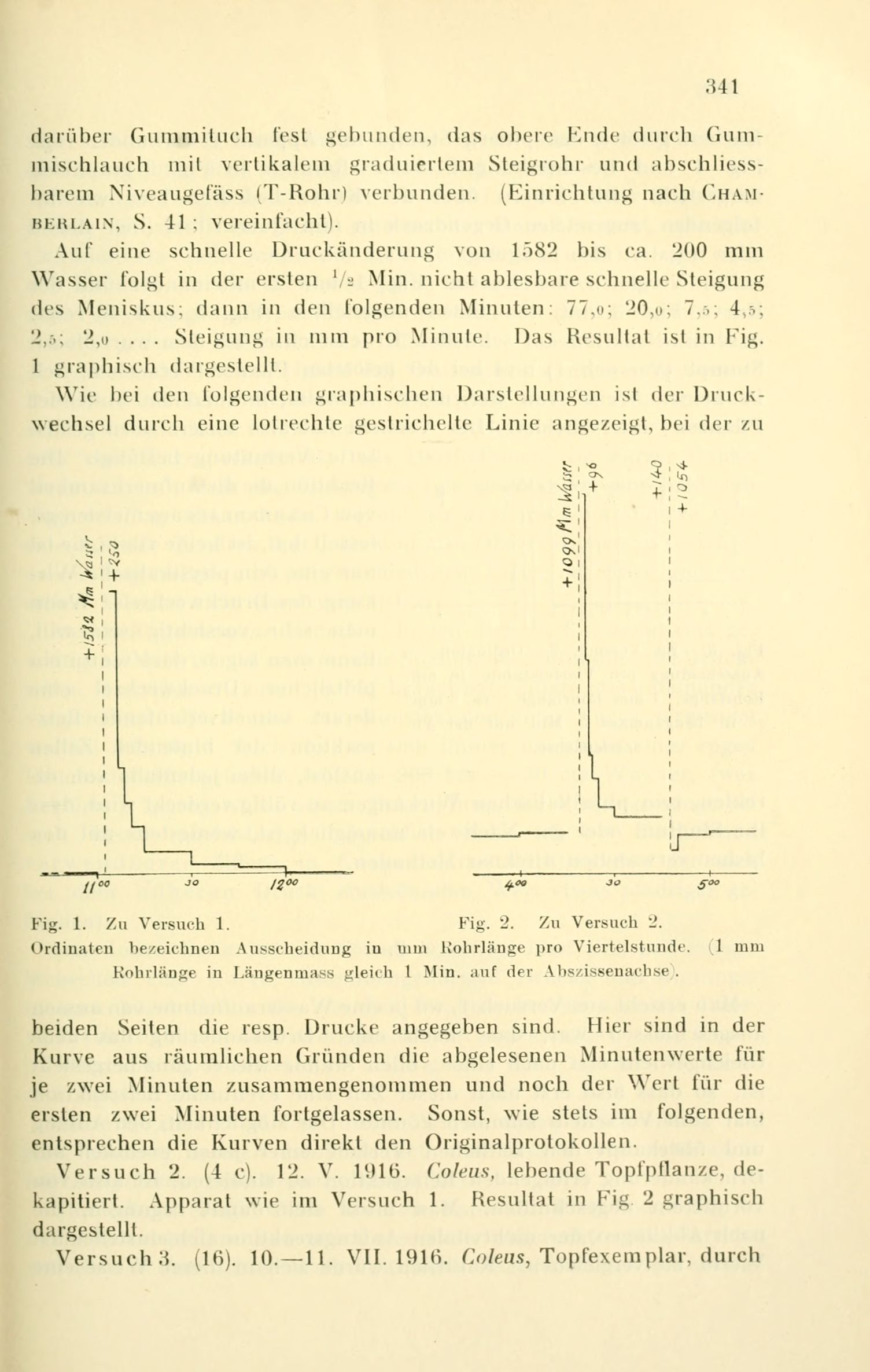

341
darüber Gummituch fest gebunden, das obere Ende durch Gum-
mischlauch mit verlikalem graduiertem Steigrohr und abschliess-
barem Niveaugefäss (T-Rohr) verbunden. (Einrichtung nach CHAm-
BERLAIN, S. 41; vereinfacht).
Auf eine schnelle Druckänderung von 1582 bis ca. 200 mm
Wasser folgt in der ersten ’/s Min. nicht ablesbare schnelle Steigung
des Meniskus; dann in den folgenden Minuten: 77,0; 20,0; 7,5; 4,5;
2,5; 2, .... Steigung in mm pro Minute. Das Resultat ist in Fig.
1 graphisch dargestellt.
Wie bei den folgenden graphischen Darstellungen ist der Druck-
wechsel durch eine lotrechte gestrichelte Linie angezeigt, bei der zu
ERO Yd
xu npe
E! p
=! |
s ’ i
13 E !
N | d di I
~ 1
a 4 +} 1
xi] i 1
EET | |
51 | [
3 ’ ]
+ i 4
I 1 !
! | |
\ \
i | t
! 1 [
| |
! H
I | ’
Lu 1 1
’ | i
I u |
: J
1
m Jo 1290 4409 Jo 500
Fig. 1. Zu Versuch 1. Fig. 2. Zu Versuch 2.
Ordinaten bezeichnen Ausscheidung in mm Rohrlinge pro Viertelstunde. (1 mm
Rohrlänge in Längenmass gleich 1 Min. auf der Abszissenachse).
beiden Seiten die resp. Drucke angegeben sind. Hier sind in der
Kurve aus räumlichen Gründen die abgelesenen Minutenwerte für
je zwei Minuten zusammengenommen und noch der Wert für die
ersten zwei Minuten fortgelassen. Sonst, wie stets im folgenden,
entsprechen die Kurven direkt den Originalprotokollen.
Versuch 2. (4 c). 12. V. 1916. Coleus, lebende Topfpflanze, de-
kapitiert. Apparat wie im Versuch 1. Resultat in Fig. 2 graphisch
dargestellt.
Versuch3. (16). 10.—11. VII. 1916. Coleus, Topfexemplar, durch
