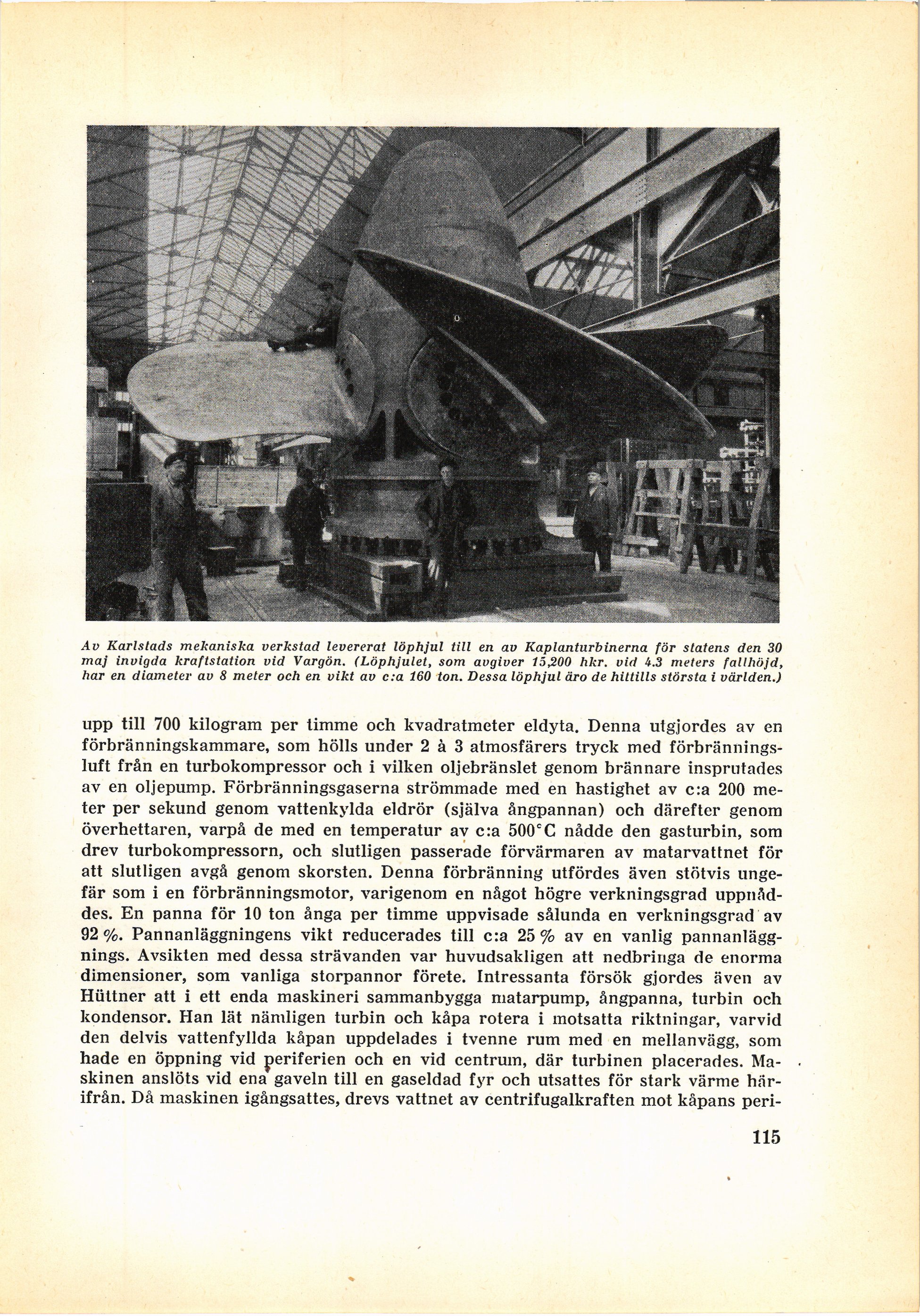

Av Karlstads mekaniska verkstad levererat löphjul till en av Kaplanturbinerna för statens den 30
maj invigda kraftstation vid Vargön. (Löphjulet, som avgiver 15,200 hkr. vid 4.3 meters fallhöjd,
har en diameter av 8 meter och en vikt av c:a 160 ton. Dessa löphjul äro de hittills största i världen.)
upp till 700 kilogram per timme och kvadratmeter eldyta. Denna utgjordes av en
förbränningskammare, som hölls under 2 å 3 atmosfärers tryck med
förbränningsluft från en turbokompressor och i vilken oljebränslet genom brännare insprutades
av en oljepump. Förbränningsgaserna strömmade med en hastighet av c:a 200
meter per sekund genom vattenkylda eldrör (själva ångpannan) och därefter genom
överhettaren, varpå de med en temperatur av c:a 500’’C nådde den gasturbin, som
drev turbokompressorn, och slutligen passerade förvärmaren av matarvattnet för
att slutligen avgå genom skorsten. Denna förbränning utfördes även stötvis
ungefär som i en förbränningsmotor, varigenom en något högre verkningsgrad
uppnåddes. En panna för 10 ton ånga per timme uppvisade sålunda en verkningsgrad av
92%. Pannanläggningens vikt reducerades till c:a 25% av en vanlig
pannanlägg-nings. Avsikten med dessa strävanden var huvudsakligen att nedbringa de enorma
dimensioner, som vanliga storpannor förete. Intressanta försök gjordes även av
Hiittner att i ett enda maskineri sammanbygga matarpump, ångpanna, turbin och
kondensor. Han lät nämligen turbin och kåpa rotera i motsatta riktningar, varvid
den delvis vattenfyllda kåpan uppdelades i tvenne rum med en mellanvägg, som
hade en öppning vid periferien och en vid centrum, där turbinen placerades.
Maskinen anslöts vid ena gaveln till en gaseldad fyr och utsattes för stark värme
härifrån. Då maskinen igångsattes, drevs vattnet av centrifugalkraften mot kåpans peri-
115
