Kraft- och värmeteknik

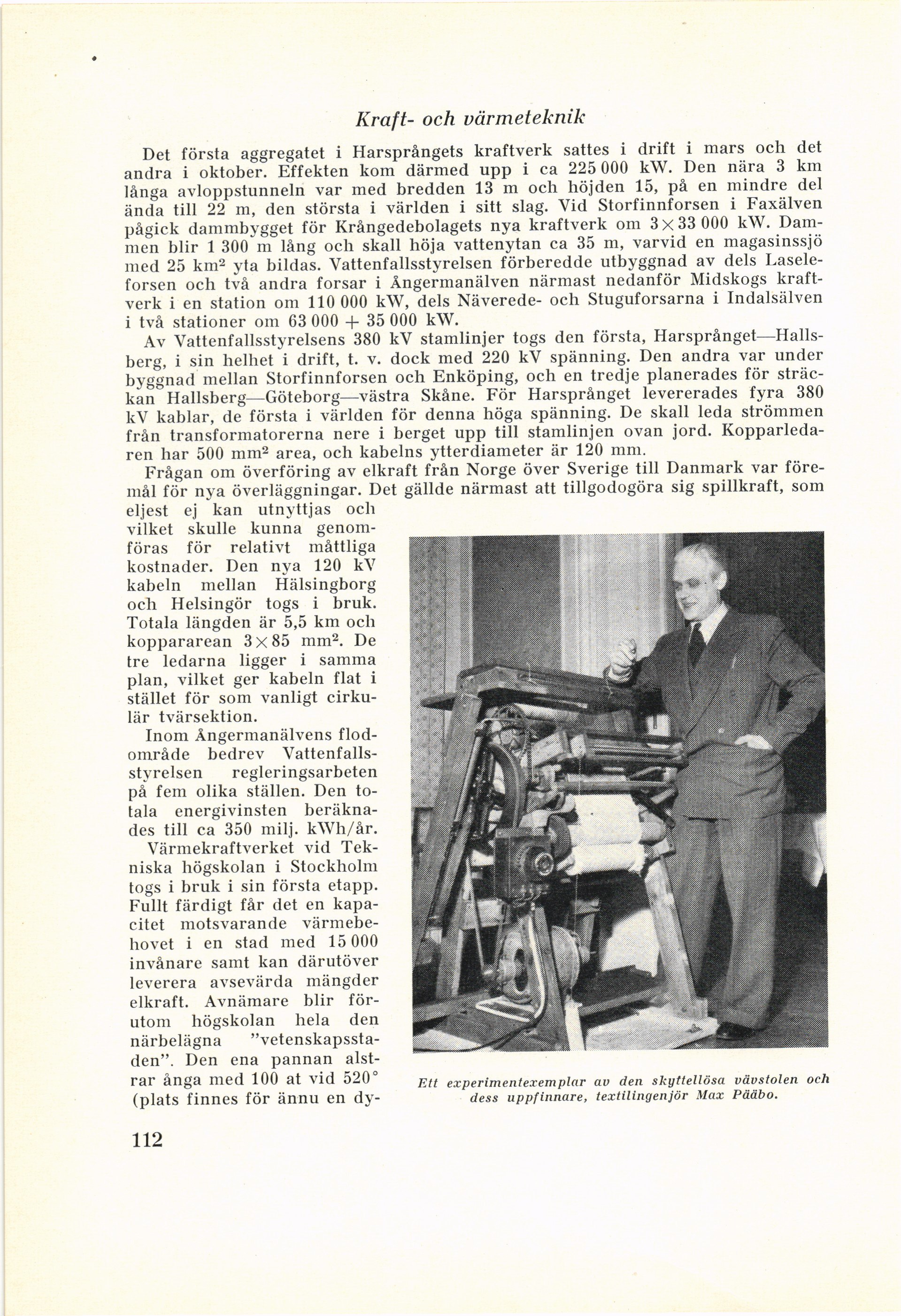

Ett experiment exemplar av den skyttellösa vävstolen och
dess uppfinnare, textilingenjör Max Pääbo.
Det första aggregatet i Harsprångets kraftverk sattes i drift i mars och det
andra i oktober. Effekten kom därmed upp i ca 225 000 kW. Den nära 3 km
långa avloppstunneln var med bredden 13 m och höjden 15, på en mindre del
ända till 22 m, den största i världen i sitt slag. Vid Storfinnforsen i Faxälven
pågick dammbygget för Krångedebolagets nya kraftverk om 3x33 000 kW.
Dammen blir 1 300 m lång och skall höja vattenytan ca 35 m, varvid en magasinssjö
med 25 km2 yta bildas. Vattenfallsstyrelsen förberedde utbyggnad av dels
Lasele-forsen och två andra forsar i Ängermanälven närmast nedanför Midskogs
kraftverk i en station om 110 000 kW, dels Näverede- och Stuguforsarna i Indalsälven
i två stationer om 63 000 + 35 000 kW.
Av Vattenfallsstyrelsens 380 kV stamlinjer togs den första,
Harsprånget—Hallsberg, i sin helhet i drift, t. v. dock med 220 kV spänning. Den andra var under
byggnad mellan Storfinnforsen och Enköping, och en tredje planerades för
sträckan Hallsberg—Göteborg—västra Skåne. För Harsprånget levererades fyra 380
kV kablar, de första i världen för denna höga spänning. De skall leda strömmen
från transformatorerna nere i berget upp till stamlinjen ovan jord.
Kopparledaren har 500 mm2 area, och kabelns ytterdiameter är 120 mm.
Frågan om överföring av elkraft från Norge över Sverige till Danmark var
föremål för nya överläggningar. Det gällde närmast att tillgodogöra sig spillkraft, som
eljest ej kan utnyttjas och
vilket skulle kunna
genomföras för relativt måttliga
kostnader. Den nya 120 kV
kabeln mellan Hälsingborg
och Helsingör togs i bruk.
Totala längden är 5,5 km och
koppararean 3 X 85 mm2. De
tre ledarna ligger i samma
plan, vilket ger kabeln flat i
stället för som vanligt
cirkulär tvärsektion.
Inom Ängermanälvens
flodområde bedrev
Vattenfallsstyrelsen regleringsarbeten
på fem olika ställen. Den
totala energivinsten
beräknades till ca 350 milj. kWh/år.
Värmekraftverket vid
Tekniska högskolan i Stockholm
togs i bruk i sin första etapp.
Fullt färdigt får det en
kapacitet motsvarande
värmebehovet i en stad med 15 000
invånare samt kan därutöver
leverera avsevärda mängder
elkraft. Avnämare blir
förutom högskolan hela den
närbelägna
”vetenskapssta-den”. Den ena pannan
alstrar ånga med 100 at vid 520°
(plats finnes för ännu en dy-
112
