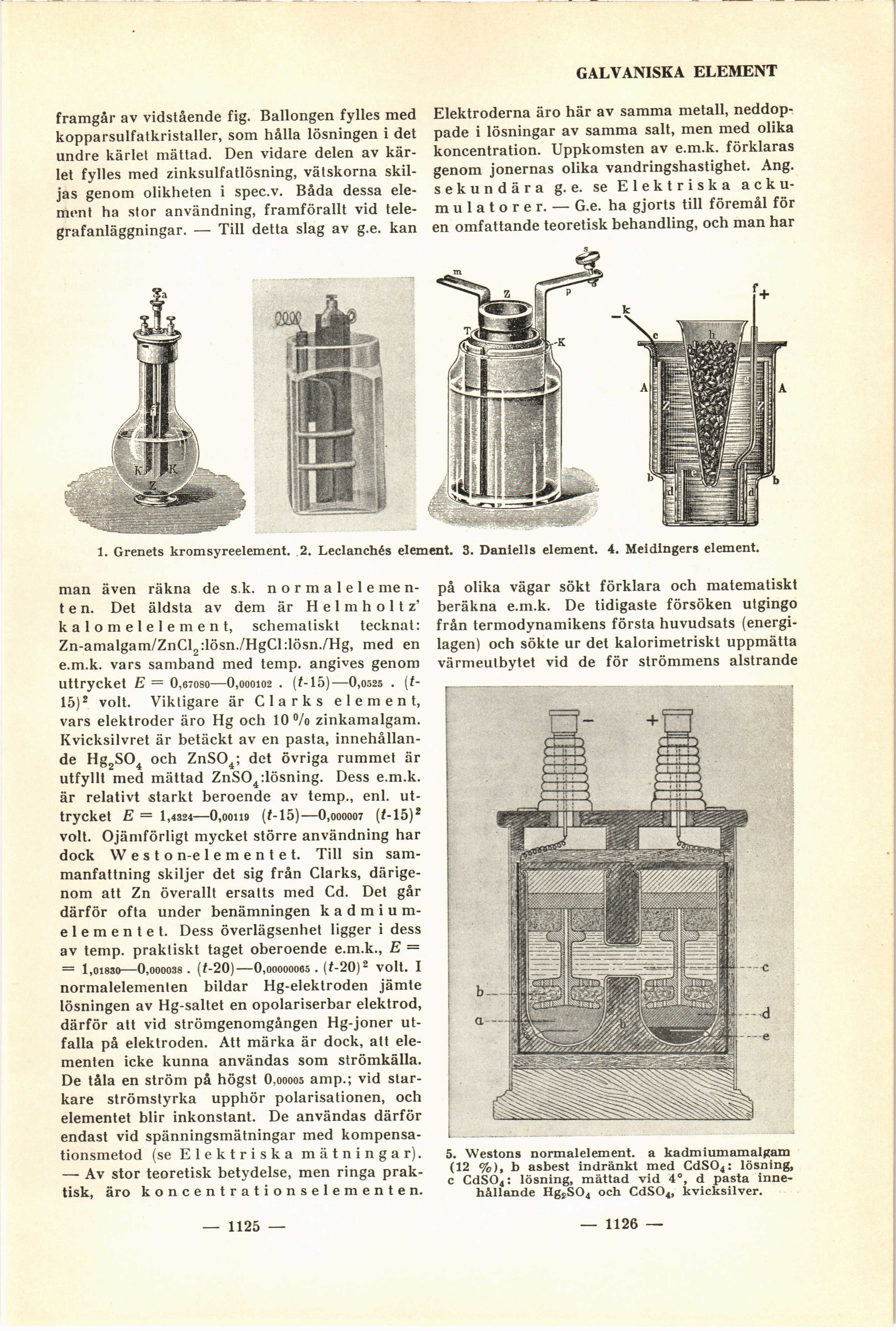

GALVANISKA ELEMENT
framgår av vidstående fig. Ballongen fylles med
kopparsulfatkristaller, som hålla lösningen i det
undre kärlet mättad. Den vidare delen av
kärlet fylles med zinksulfatlösning, vätskorna
skiljas genom olikheten i spec.v. Båda dessa
element ha stor användning, framförallt vid
telegrafanläggningar. — Till detta slag av g.e. kan
Elektroderna äro här av samma metall,
neddop-pade i lösningar av samma salt, men med olika
koncentration. Uppkomsten av e.m.k. förklaras
genom jonernas olika vandringshastighet. Ang.
sekundära g. e. se Elektriska
ackumulatorer. — G.e. ha gjorts till föremål för
en omfattande teoretisk behandling, och man har
1. Grenets kromsyreelement. 2. Leclanchés element. 3. Daniells element.
4. Meidlngers element.
man även räkna de s.k. n o r m a 1 e 1 e me
n-t e n. Det äldsta av dem är H e 1 m h o 1 t z’
kalomelelement, schematiskt tecknat:
Zn-amalgam/ZnCl2:lösn./HgCl:lösn./Hg, med en
e.m.k. vars samband med temp. angives genom
uttrycket E = O,67oso—0,000102 . (t-15)—O,os25 .
(t-15)2 volt. Viktigare är Clarks element,
vars elektroder äro Hg och lO°/o zinkamalgam.
Kvicksilvret är betäckt av en pasta,
innehållande Hg2SO4 och ZnSO4; det övriga rummet är
utfyllt med mättad ZnSO4:lösning. Dess e.m.k.
är relativt starkt beroende av temp., enl.
uttrycket E = 1,4324-0,00119 (t- 15)-0,000007 (t-15)2
volt. Ojämförligt mycket större användning har
dock W e s t o n-e 1 e m e n t e t. Till sin
sammanfattning skiljer det sig från Clarks,
därigenom att Zn överallt ersatts med Cd. Det går
därför ofta under benämningen
kadmiumelementet. Dess överlägsenhet ligger i dess
av temp. praktiskt taget oberoende e.m.k., E =
= 1,01830––––––––––––0,000038 . (t-20)-0,00000065 . (t-20)2 volt. I
normalelementen bildar Hg-elektroden jämte
lösningen av Hg-saltet en opolariserbar elektrod,
därför att vid strömgenomgången Hg-joner
utfalla på elektroden. Att märka är dock, att
elementen icke kunna användas som strömkälla.
De tåla en ström på högst 0,00005 amp.; vid
starkare strömstyrka upphör polarisationen, och
elementet blir inkonstant. De användas därför
endast vid spänningsmätningar med
kompensa-tionsmetod (se Elektriska mätningar).
—- Av stor teoretisk betydelse, men ringa
praktisk, äro koncentrationselementen.
på olika vägar sökt förklara och matematiskt
beräkna e.m.k. De tidigaste försöken utgingo
från termodynamikens första huvudsats
(energilagen) och sökte ur det kalorimetriskt uppmätta
värmeutbytet vid de för strömmens alstrande
5. Westons normalelement, a kadmiumamalgam
(12 %), b asbest indränkt med CdSO4: lösning,
c CdSO4: lösning, mättad vid 4°, d pasta
innehållande Hg?SO4 och CdSO4, kvicksilver.
