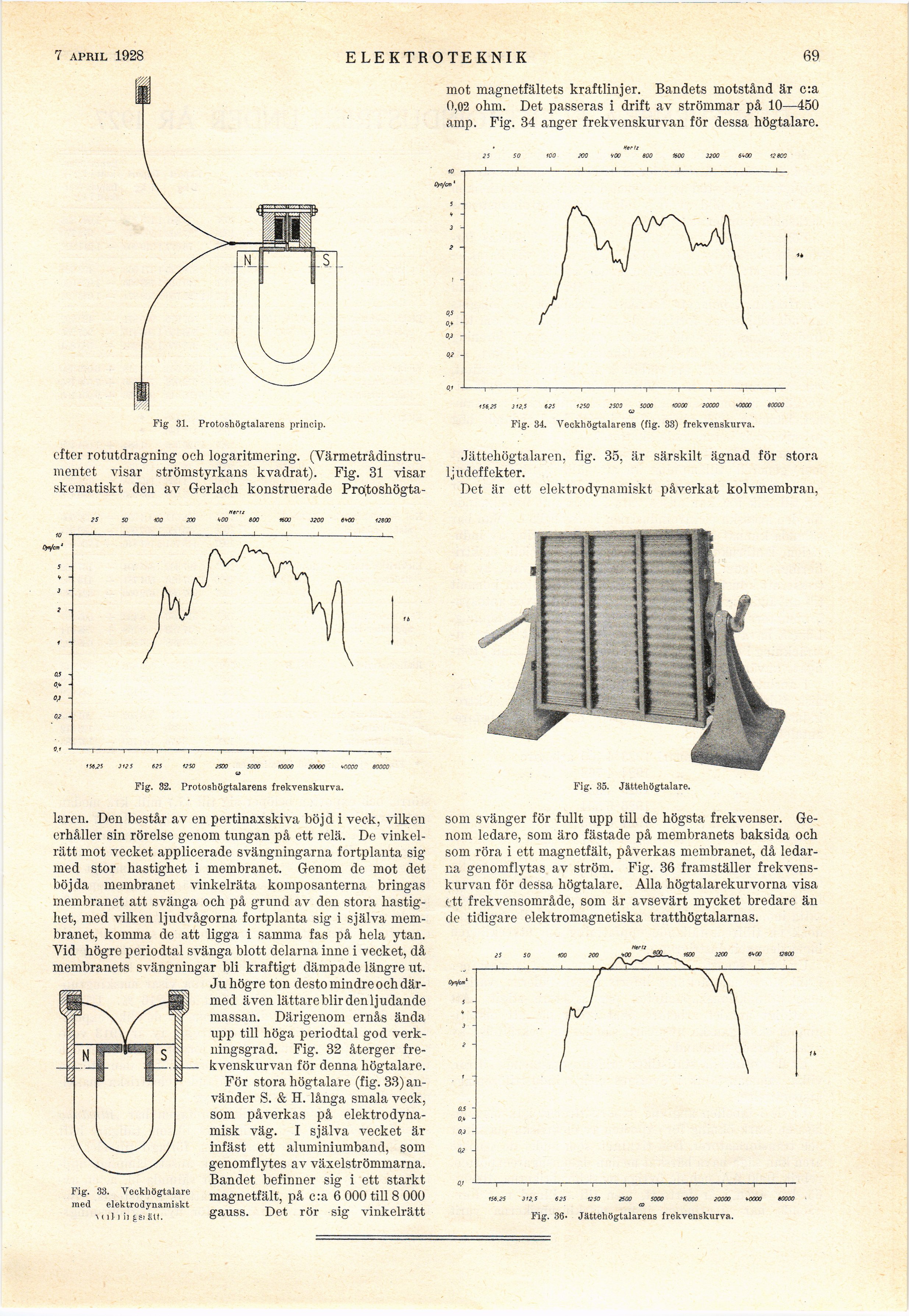

2 juni 1928
E LEKTROTEKNIK
69
mot magnetfältets kraftlinjer. Bandets motstånd är c:a
0,02 ohm. Det passeras i drift av strömmar på 10—450
amp. Fig. 34 anger frekvenskurvan för dessa högtalare.
Fig 31. Protoshögtalarens princip.
efter rotutdragning och logaritmering.
(Värmetrådinstru-mentet visar strömstyrkans kvadrat). Fig. 31 visar
skematiskt den av Gerlach konstruerade Proftoshögta-
OJ -
oj -
15625 312 5 625 1250 2500 5000 10000 20000 lOOOO BOOOO
w
Fig. 34. Veckhögtalarena (fig. 33) frekvenskurva.
Jättehögtalaren, fig. 35, är särskilt ägnad för stora
ljudeffekter.
Det är ett elektrodynamiskt påverkat kolvmembran,
500C lOOOO 20000 uOCOO BOOOO
Fig. 32. Protoshögtalarens frekvenskurva.
låren. Den består av en pertinaxskiva böjd i veck, vilken
erhåller sin rörelse genom tungan på ett relä. De
vinkelrätt mot vecket applicerade svängningarna fortplanta sig
med stor hastighet i membranet. Genom de mot det
böjda membranet vinkelräta komposanterna bringas
membranet att svänga och på grund av den stora
hastighet, med vilken ljudvågorna fortplanta sig i själva
membranet, komma de att ligga i samma fas på hela ytan.
Yid högre periodtal svänga blott delarna inne i vecket, då
membranets svängningar bli kraftigt dämpade längre ut.
Ju högre ton desto mindre och
därmed även lättare blir den ljudande
massan. Därigenom ernås ända
upp till höga periodtal god
verkningsgrad. Fig. 32 återger
frekvenskurvan för denna högtalare.
För stora högtalare (fig. 33)
använder S. & H. långa smala veck,
som påverkas på
elektrodynamisk väg. I själva vecket är
infäst ett aluminiumband, som
genomflytes av växelströmmarna.
Bandet befinner sig i ett starkt
magnetfält, på c:a 6 000 till 8 000
gauss. Det rör sig vinkelrätt
Fig. 35. Jättehögtalare.
som svänger för fullt upp till de högsta frekvenser.
Genom ledare, som äro fästade på membranets baksida och
som röra i ett magnetfält, påverkas membranet, då
ledarna genomflytas av ström. Fig. 36 framställer
frekvenskurvan för dessa högtalare. Alla högtalarekurvorna visa
ett frekvensområde, som är avsevärt mycket bredare än
de tidigare elektromagnetiska tratthögtalarnas.
Oyn/cm
0.3
-OJ -
Fig. 36« Jättehögtalarens frekvenskurva.
Fig. 33. Veckhögtalare
med elektrodynamisk
A ( il- ] 11 gSi ätt.
