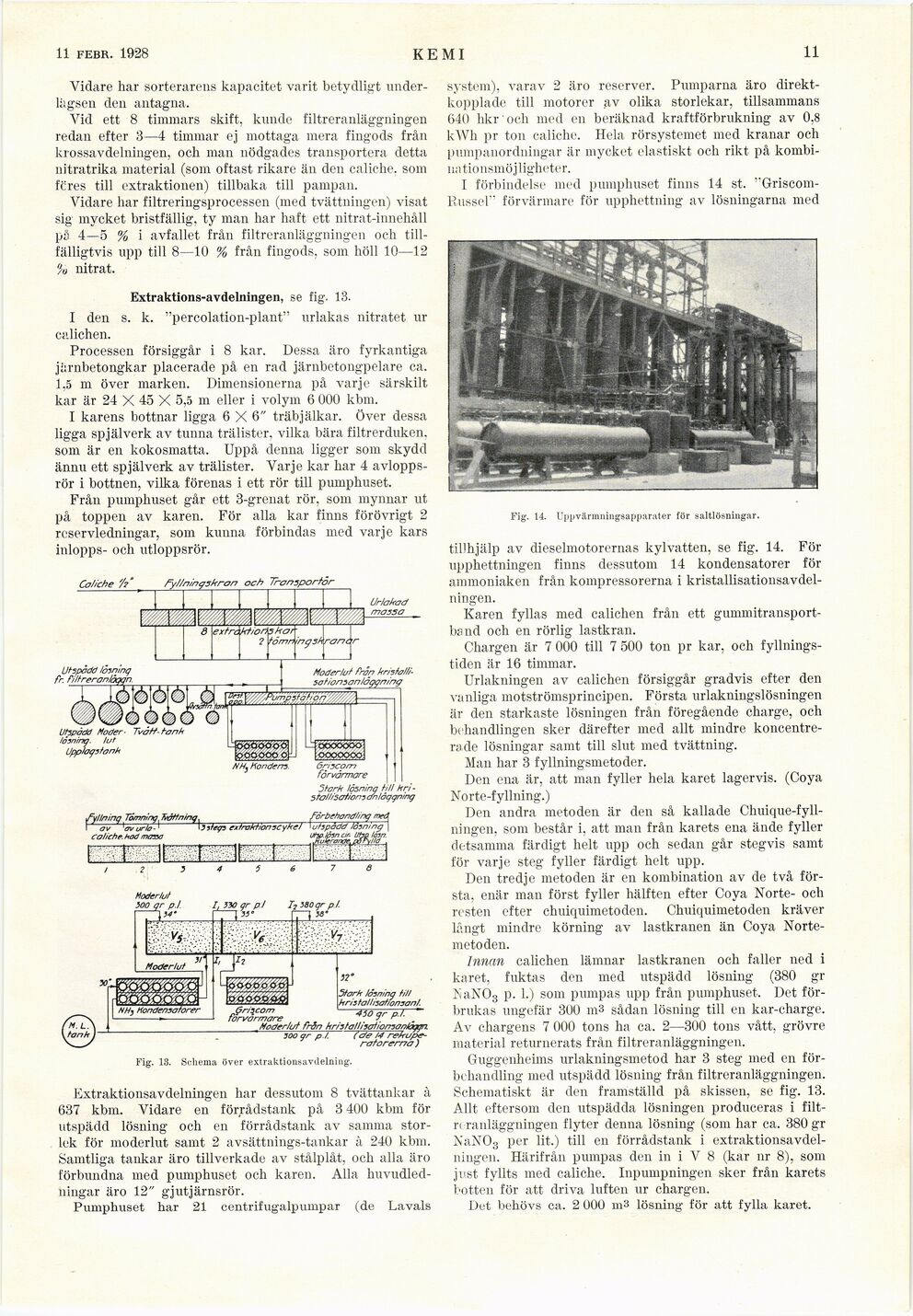

14 april 1928
kemi
’11
Vidare har sorterarens kapacitet varit betydligt
underlägsen den antagna.
Vid ett 8 timmars skift, kunde filtreranläggningen
redan efter 3—4 timmar ej mottaga mera fingods från
krossavdelningen, och man nödgades transportera detta
nitratrika material (som oftast rikare än den caliehe. som
fcres till extraktionen) tillbaka till pampan.
Vidare har filtreringsprocessen (med tvättningen) visat
sig mycket bristfällig, ty man har haft ett nitrat-innehåll
på 4—5 % i avfallet från filtreranläggningen och
tillfälligtvis upp till 8—10 % från fingods, som höll 10—12
% nitrat.
Extraktions-avdelningen, se fig. 13.
I den s. k. "percolation-plant" urlakas nitratet ur
calichen.
Processen försiggår i 8 kar. Dessa äro fyrkantiga
jàrnbetongkar placerade på en rad järnbetongpelare ca.
1,5 m över marken. Dimensionerna på varje särskilt
kar är 24 X 45 X 5,5 m eller i volym 6 000 kbm.
I karens bottnar ligga 6 X 6" träbjälkar. Över dessa
ligga spjälverk av tunna trälister, vilka bära filtrerduken.
som är en kokosmatta. Uppå denna ligger som skydd
ännu ett spjälverk av trälister. Varje kar liar 4
avloppsrör i bottnen, vilka förenas i ett rör till pumphuset.
Från pumphuset går ett 3-grenat rör, som mynnar ut
på toppen av karen. För alla kar finns förövrigt 2
rcservledningar, som kunna förbindas med varje kars
inlopps- och utloppsrör.
I, J3O gr p:l I? se O gr pl.
J00 yr p./.
Fig. 13. Schema över extraktionsavdelning.
C de
retrupe-raforerrra)
system), varav 2 äro reserver. Pumparna äro
direktkopplade till motorer av olika storlekar, tillsammans
640 hkr och med en beräknad kraftförbrukning av 0,8
kWh pr ton caliche. Hela rörsystemet med kranar och
pumpanordningar är mycket elastiskt och rikt på
kombinationsmöjligheter.
I förbindelse med pumphuset finns 14 st.
"Griscom-Paissel" förvärmare för upphettning av lösningarna med
Extraktionsavdelningen har dessutom 8 tvättankar à
637 kbm. Vidare en förrådstank på 3 400 kbm för
utspädd lösning och en förrådstank av samma
storlek för moderlut samt 2 avsättnings-tankar à 240 kbm.
Samtliga tankar äro tillverkade av stålplåt, och alla äro
förbundna med pumphuset och karen. Alla
huvudledningar äro 12" gjutjärnsrör.
Pumphuset har 21 centrifugalpumpar (de Lavals
Fig. 14. Uppvärmningsapparater för saltlösningar.
tillhjälp av dieselmotorernas kylvatten, se fig. 14. För
upphettningen finns dessutom 14 kondensatorer för
ammoniaken från kompressorerna i
kristallisationsavdel-ningen.
Karen fyllas med calichen från ett
gummitransport-band och en rörlig lastkran.
Chargen är 7 000 till 7 500 ton pr kar, och
fyllningstiden är 16 timmar.
Urlakningen av calichen försiggår gradvis efter den
vanliga motströmsprincipen. Första urlakningslösningen
är den starkaste lösningen från föregående charge, och
behandlingen sker därefter med allt mindre
koncentrerade lösningar samt till slut med tvättning.
Man har 3 fyllningsmetoder.
Don ena är, att man fyller hela karet lagervis. (Coya
Norte-fyllning.)
Den andra metoden är den så kallade
Chuique-fyll-ningen, som består i, att man från karets ena ände fyller
detsamma färdigt helt upp och sedan går stegvis samt
för varje steg fyller färdigt helt upp.
Den tredje metoden är en kombination av de två
första, enär man först fyller hälften efter Coya Norte- och
resten efter chuiquimetoden. Chuiquimetoden kräver
långt mindre körning av lastkranen än Coya
Norte-metoden.
Innan calichen lämnar lastkranen och faller ned i
karet, fuktas den med utspädd lösning (380 gr
IN a NO 3 p. 1.) som pumpas upp från pumphuset. Det
förbrukas ungefär 300 m3 sådan lösning till en kar-charge.
Av chargens 7 000 tons ha ca. 2—300 tons vått, grövre
material returnerats från filtreranläggningen.
Guggenheims urlakningsmetod har 3 steg med en
förbehandling med utspädd lösning från filtreranläggningen.
Schematiskt är den framställd på skissen, se fig. 13.
Allt eftersom den utspädda lösningen produceras i
filt-r< ranläggningen flyter denna lösning (som har ca. 380 gr
NaNOg per lit.) till en förrådstank i
extraktionsavdelningen. Härifrån pumpas den in i V 8 (kar nr 8), som
just fyllts med caliche. Inpumpningen sker från karets
botten för att driva luften ur chargen.
Det behövs ea. 2 000 m3 lösning för att fylla karet.
Ca/iche ’A"
Utppàdd Moder- Tvàtf-lørrk
låsning, lut
Upplogsianh
5!orh lösning Ull
Hri-5tø/l/5(7f/onjdnlàt
i läggning
fy""’"?
I av
Tömning Tvàffninq.
av W ur lo-1
co/iche. had mossa
1 Jiteys
forbehond/ing med
I uf spädd Jäsning \
exfnakfionscykei I uf spädd lösning
ühp./ösn cir- Uten lain.
ftuvronoejtfrylli’
Moder/uf från kristo///-
UrJokod
