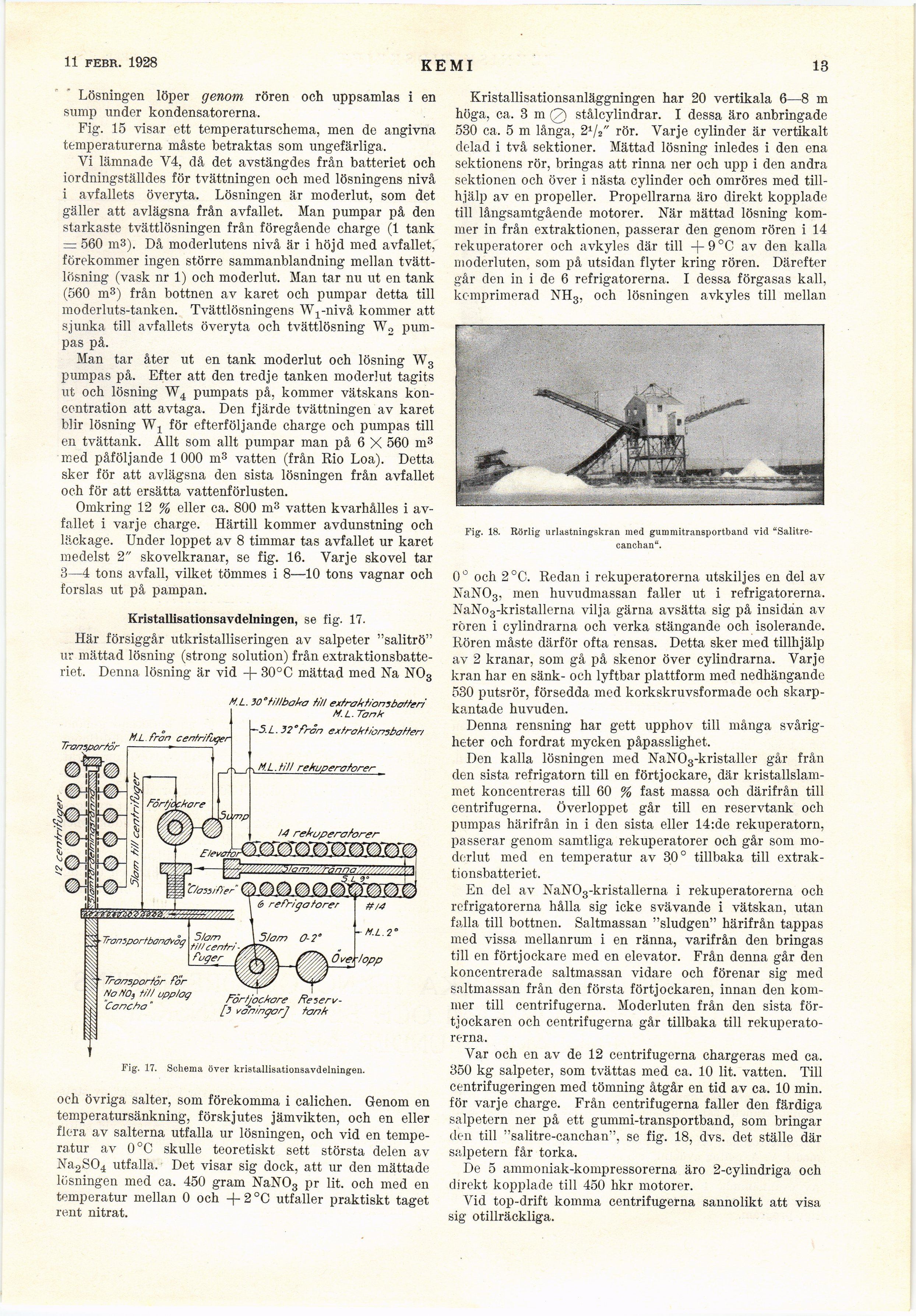

14 april 1928
kemi
’13
Lösningen löper genom rören och uppsamlas i en
sump under kondensatorerna.
Fig. 15 visar ett temperaturschema, men de angivna
temperaturerna måste betraktas som ungefärliga.
Yi lämnade Y4, då det avstängdes från batteriet och
iordningställdes för tvättningen och med lösningens nivå
i avfallets överyta. Lösningen är moderlut, som det
gäller att avlägsna från avfallet. Man pumpar på den
starkaste tvättlösningen från föregående charge (1 tank
= 560 m3). Då moderlutens nivå är i höjd med avfallet,
förekommer ingen större sammanblandning mellan
tvättlösning (vask nr 1) och moderlut. Man tar nu ut en tank
(560 m3) från bottnen av karet och pumpar detta till
moderluts-tanken. Tvättlösningens Wx-nivå kommer att
sjunka till avfallets överyta och tvättlösning W2
pumpas på.
Man tar åter ut en tank moderlut och lösning W3
pumpas på. Efter att den tredje tanken moderlut tagits
ut och lösning W4 pumpats på, kommer vätskans
koncentration att avtaga. Den fjärde tvättningen av karet
blir lösning Wx för efterföljande charge och pumpas till
en tvättank. Allt som allt pumpar man på 6 X 560 m3
med påföljande 1 000 m3 vatten (från Rio Loa). Detta
sker för att avlägsna den sista lösningen från avfallet
och för att ersätta vattenförlusten.
Omkring 12 % eller ca. 800 m3 vatten kvarhålles i
avfallet i varje charge. Härtill kommer avdunstning och
läckage. Under loppet av 8 timmar tas avfallet ur karet
medelst 2" skovelkranar, se fig. 16. Varje skovel tar
3—4 tons avfall, vilket tömmes i 8—10 tons vagnar och
forslas ut på pampan.
Kristallisationsavdelningen, se fig. 17.
Här försiggår utkristalliseringen av salpeter "salitrö"
ur mättad lösning (strong solution) från
extraktionsbatte-riet. Denna lösning är vid + 30°C mättad med Na N03
M.L. 30°tillbaka till extroktionsbotteri
M.L.Tank
—5.1. 72°från extrokfionsbatten
M.L. till rekuperotorer
Transportör
• Transportör för
Na MO) ti// opp/ag
Cancha"
Förtjockare
Reserv-13 vo’ningor] tank
Fig. 17. Schema över kristallisationsavdelningen.
och övriga salter, som förekomma i calichen. Genom en
temperatursänkning, förskjutes jämvikten, och en eller
flera av salterna utfalla ur lösningen, och vid en
tempera,tur av 0°C skulle teoretiskt sett största delen av
Na2S04 utfalla. Det visar sig dock, att ur den mättade
lösningen med ca. 450 gram NaNOs pr lit. och med en
temperatur mellan 0 och + 2 °C utfaller praktiskt taget
rent nitrat.
Kristallisationsanläggningen har 20 vertikala 6—8 m
höga, ca. 3 m 0 stålcylindrar. I dessa äro anbringade
530 ca. 5 m långa, 21/2" rör. Varje cylinder är vertikalt
delad i två sektioner. Mättad lösning inledes i den ena
sektionens rör, bringas att rinna ner och upp i den andra
sektionen och över i nästa cylinder och omröres med
tillhjälp av en propeller. Propellrarna äro direkt kopplade
till långsamtgående motorer. När mättad lösning
kommer in från extraktionen, passerar den genom rören i 14
rekuperatorer och avkyles där till +9°C av den kalla
moderluten, som på utsidan flyter kring rören. Därefter
går den in i de 6 refrigatorerna. I dessa förgasas kall,
komprimerad NH3, och lösningen avkyles till mellan
Fig. 18. Rörlig urlastningskran med gummitransportband vid
"Salitre-canchan".
0° och 2°C. Redan i rekuperatorerna utskiljes en del av
NaNOs, men huvudmassan faller ut i refrigatorerna.
NaNo3-kristallerna vilja gärna avsätta sig på insidan av
rören i cylindrarna och verka stängande och isolerande.
Rören måste därför ofta rensas. Detta sker med tillhjälp
av 2 kranar, som gå på skenor över cylindrarna. Varje
krän har en sänk- och lyftbar plattform med nedhängande
530 putsrör, försedda med korkskruvsformade och
skarpkantade huvuden.
Denna rensning har gett upphov till många
svårigheter och fordrat mycken påpasslighet.
Den kalla lösningen med NaN03-kristaller går från
den sista refrigatorn till en förtjockare, där
kristallslammet koncentreras till 60 % fast massa och därifrån till
centrifugerna. Överloppet går till en reservtank och
pumpas härifrån in i den sista eller 14:de rekuperatorn,
passerar genom samtliga rekuperatorer och går som
moderlut med en temperatur av 30° tillbaka till
extrak-tionsbatteriet.
En del av NaN03-kristallerna i rekuperatorerna och
refrigatorerna hålla sig icke svävande i vätskan, utan
falla till bottnen. Saltmassan "sludgen" härifrån tappas
med vissa mellanrum i en ränna, varifrån den bringas
till en förtjockare med en elevator. Från denna går den
koncentrerade saltmassan vidare och förenar sig med
saltmassan från den första förtjockaren, innan den
kommer till centrifugerna. Moderluten från den sista
förtjockaren och centrifugerna går tillbaka till
rekuperatorerna.
Var och en av de 12 centrifugerna chargeras med ca.
350 kg salpeter, som tvättas med ca. 10 lit. vatten. Till
centrifugeringen med tömning åtgår en tid av ca. 10 min.
för varje charge. Från centrifugerna faller den färdiga
salpetern ner på ett gummi-transportband, som bringar
den till "salitre-canchan", se fig. 18, dvs. det ställe där
salpetern får torka.
De 5 ammoniak-kompressorerna äro 2-cylindriga och
direkt kopplade till 450 hkr motorer.
Vid top-drift komma centrifugerna sannolikt att visa
sig otillräckliga.
