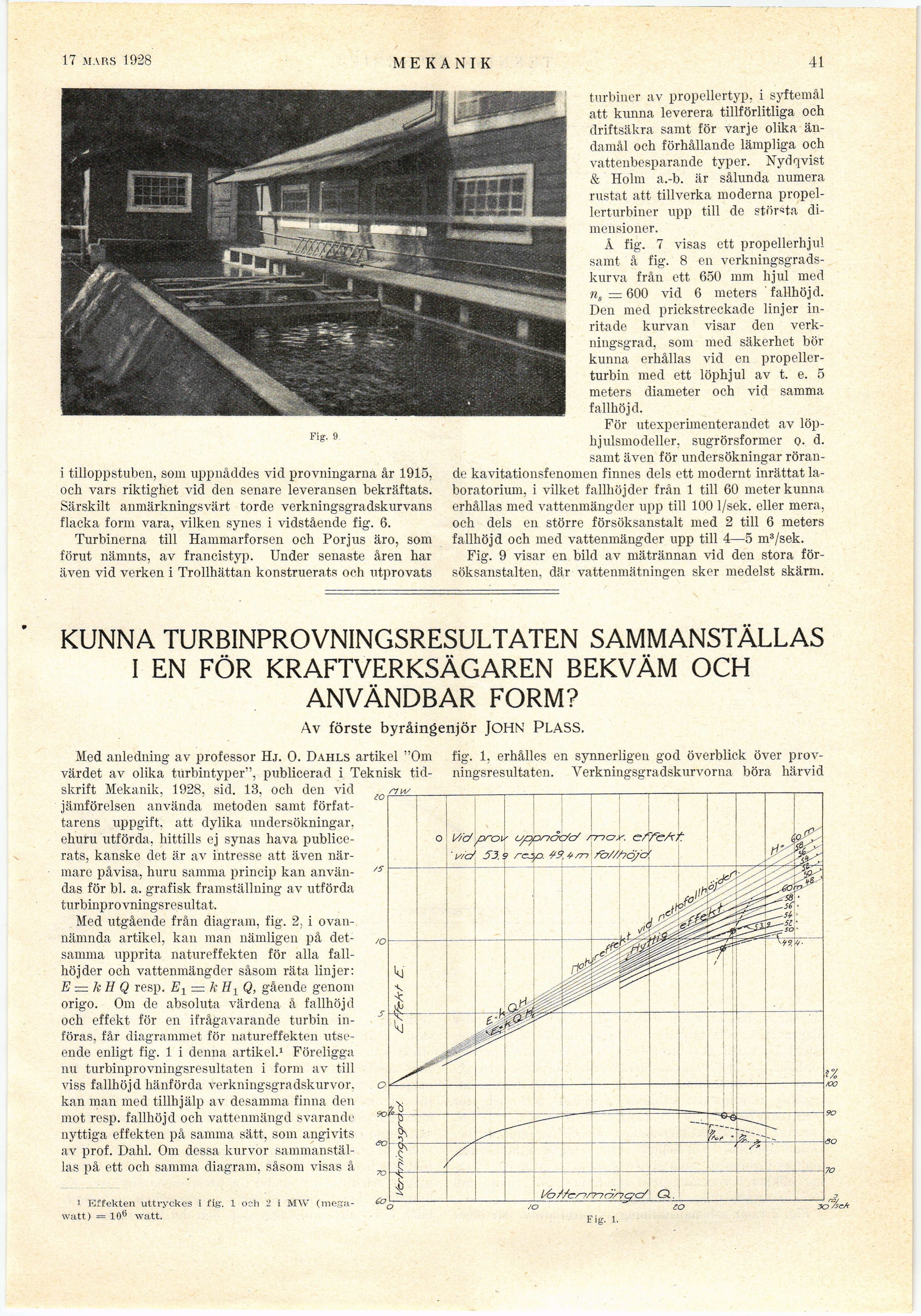

18 febr. 1928
MEKANIK
41
Fig. 9
i tilloppstuben, som uppnåddes vid provningarna år 1915,
och vars riktighet vid den senare leveransen bekräftats.
Särskilt anmärkningsvärt torde verkningsgradskurvans
flacka form vara, vilken synes i vidstående fig. 6.
Turbinerna till Hammarforsen och Porjus äro, som
förut nämnts, av francistyp. Under senaste åren har
även vid verken i Trollhättan konstruerats och utprovats
turbiner av propellertyp, i syftemål
att kunna leverera tillförlitliga och
driftsäkra samt för varje olika
ändamål och förhållande lämpliga och
vattenbesparande typer. Nydqvist
& Holm a.-b. är sålunda numera
rustat att tillverka moderna
propellerturbiner upp till de största
dimensioner.
Å fig. 7 visas ett propellerhjul
samt å fig. 8 en
verkningsgrads-kurva från ett 650 mm hjul med
ns = 600 vid 6 meters ’ fallhöjd.
Den med prickstreckade linjer
inritade kurvan visar den
verkningsgrad, som med säkerhet bör
kunna erhållas vid en
propellerturbin med ett löphjul av t. e. 5
meters diameter och vid samma
fallhöjd.
För utexperimenterandet av
löp-lijulsmodeller. sugrörsformer o. d.
samt även för undersökningar
rörande kavitationsfenomen finnes dels ett modernt inrättat
laboratorium, i vilket fallhöjder från 1 till 60 meter kunna,
erhållas med vattenmängder upp till 100 1/sek. eller mera,
och dels en större försöksanstalt med 2 till 6 meters
fallhöjd och ined vattenmängder upp till 4—5 m3/sek.
Fig. 9 visar en bild av mätrännan vid den stora
försöksanstalten, där vattenmätningen sker medelst skärm.
KUNNA TURBINPROVNINGSRESULTATEN SAMMANSTÄLLAS
I EN FÖR KRAFTVERKSÄGAREN BEKVÄM OCH
ANVÄNDBAR FORM?
Av förste byråingenjör JOHN PLASS.
Med anledning av professor Hj. O. Dahls artikel "Om
värdet av olika turbintyper", publicerad i Teknisk
tidskrift Mekanik, 1928, sid. 13, ocli den vid
jämförelsen använda metoden samt
författarens uppgift, att dylika undersökningar,
ehuru utförda, hittills ej synas hava
publicerats, kanske det är av intresse att även
närmare påvisa, huru samma princip kan
användas för bl. a. grafisk framställning av utförda
turbinprovningsresultat.
Med utgående från diagram, fig. 2, i
ovannämnda artikel, kau man nämligen på
detsamma upprita natureffekten för alla
fallhöjder och vattenmängder såsom räta linjer:
E = k H Q resp. E1 = k Hi Q, gående genom
origo. Om de absoluta värdena å fallhöjd
och effekt för en ifrågavarande turbin
införas, får diagrammet för natureffekten
utseende enligt fig. 1 i denna artikel.1 Föreligga
nu turbinprovningsresultaten i form av till
viss fallhöjd hänförda verkningsgradskurvor,
kan man med tillhjälp av desamma finna den
mot resp. fallhöjd och vattenmängd svarande
nyttiga effekten på samma sätt, som angivits
av prof. Dahl. Om dessa kurvor
sammanställas på ett och samma diagram, såsom visas å
i Effekten uttryckes i fig-. 1 och 2 i MW
(mesawatt) = 106 watt.
Fig. 1.
fig. 1, erhålles en synnerligen god överblick över
provningsresultaten. Verkningsgradskurvorna böra härvid
