42
TEKNISK TIDSKRIFT
18 FEBR. 1928
omräknas, hänförda till vattenmängd, och inritas under
diagrammet, som uppritas antingen hänfört till
turbin-effekt eller till generatoreffekt, vilket senare har den
fördelen, att motsvarande effektvärden direkt kunna
avläsas å instrumenttavlan. Om t. e. natureffekten
uttryckes i kilowatt, erhålles E = 9,81 QII och för
Q = 1,0194 resp. 10,194 osv. fås E = 10 H resp. E = 100 H.
varefter natureffektdiagrammet ur dessa punkter
bekvämt uppritas i sin helhet. Fig. 1 utgör
sammanställning av turbinprov, som givit vid handen, att ingen
märkbar olikhet i verkningsgrad förefinnes vid i detta fall
förekommande olika fallhöjder.

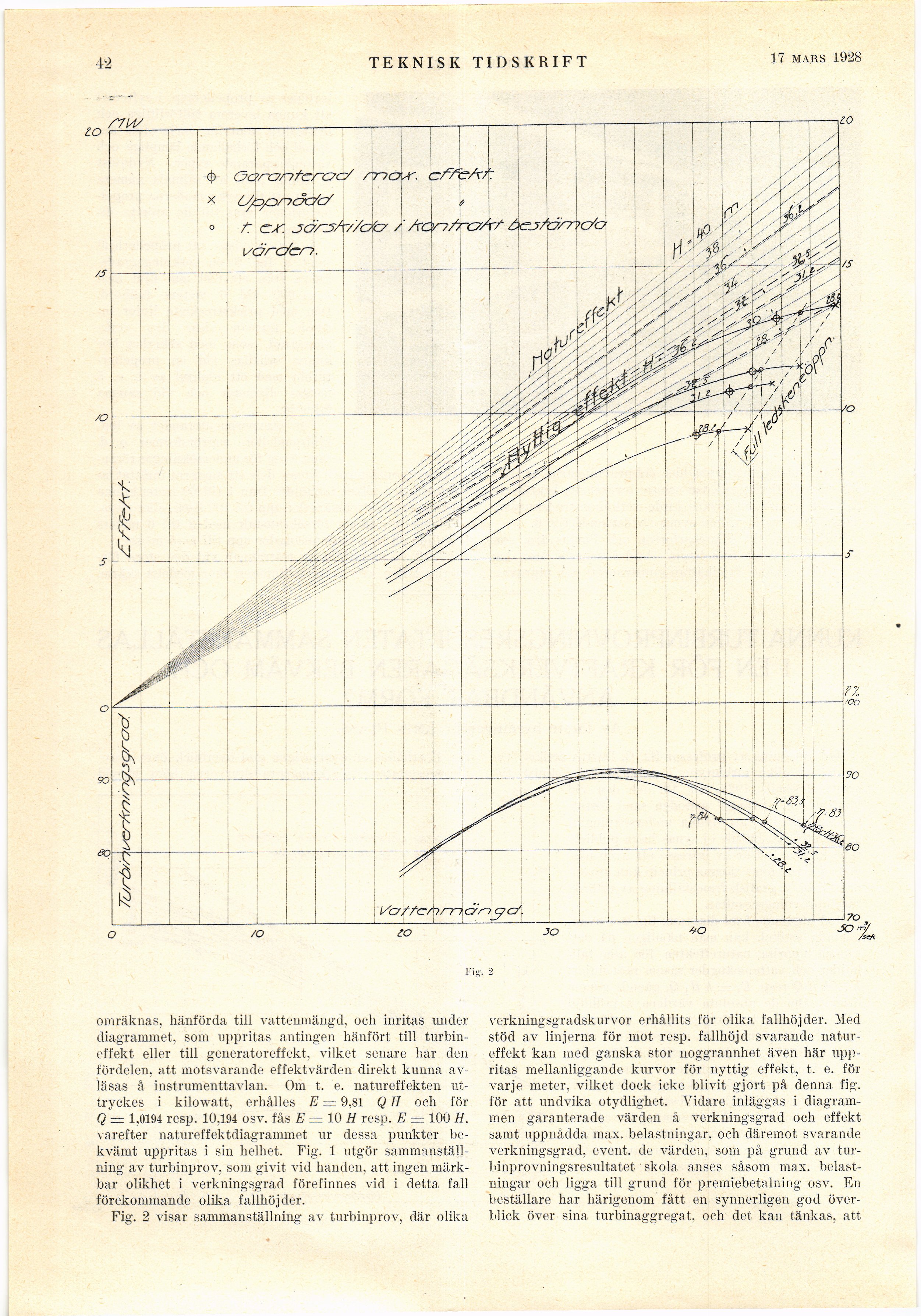

Fig. 2 visar sammanställning av turbinprov, där olika
verkningsgradskurvor erhållits för olika fallhöjder. Med
stöd av linjerna för mot resp. fallhöjd svarande
natureffekt kan med ganska stor noggrannhet även här
uppritas mellanliggande kurvor för nyttig effekt, t. e. för
varje meter, vilket dock icke blivit gjort på denna fig.
för att undvika otydlighet. Vidare inläggas i
diagrammen garanterade värden å verkningsgrad och effekt
samt uppnådda max. belastningar, och däremot svarande
verkningsgrad, event. de värden, som på grund av
tur-binprovningsresultatet skola anses såsom max.
belastningar och ligga till grund för premiebetalning osv. En
beställare har härigenom fått en synnerligen god
överblick över sina turbinaggregat, och det kan tänkas, att
nw
