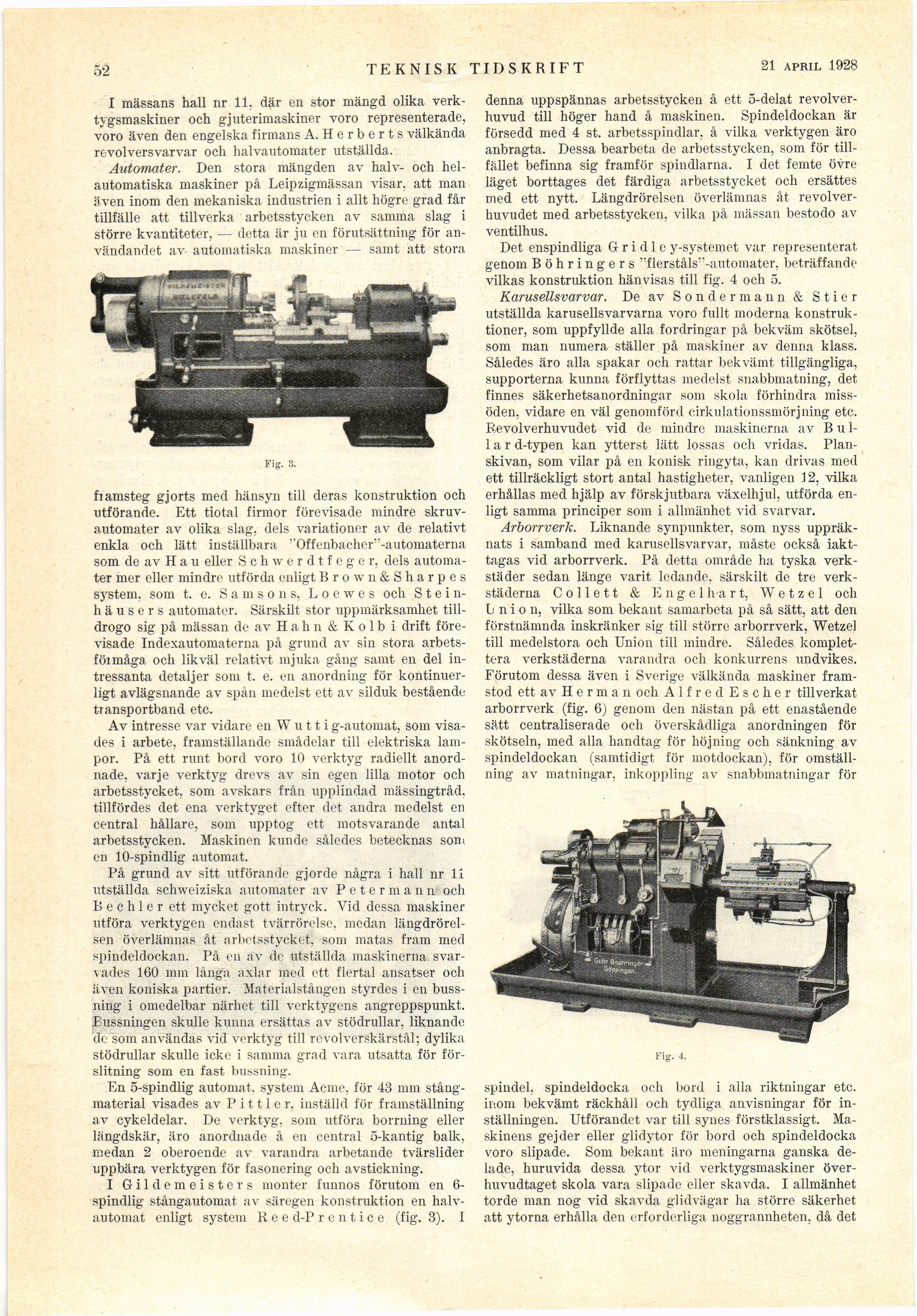

52

TEKNISK TIDSKRIFT

18 FEBR. 1928

I mässans hall nr 11. där en stor mängd olika
verktygsmaskiner och gjuterimaskiner voro representerade,
voro även den engelska firmans A. Herberts välkända
revolversvarvar och halvautomater utställda.

Automater. Den stora mängden av halv- och
helautomatiska maskiner på Leipzigmässan visar, att man
även inom den mekaniska industrien i allt högre grad får
tillfälle att tillverka arbetsstycken av samma slag i
större kvantiteter, — detta är ju en förutsättning för
användandet av automatiska maskiner —: samt att stora

Fig. s.

fiamsteg gjorts med hänsyn till deras konstruktion och
utförande. Ett tiotal firmor förevisade mindre
skruv-automater av olika slag, dels variationer av de relativt
enkla och lätt inställbara "Offenbacher’-automaterna
som de av H a u eller S c h w e r d t f e g e r, dels
automater mer eller mindre utförda enligt Brown&Sharpes
system, som t. e. Samsons, Loewes och
Stein-häusers automater. Särskilt stor uppmärksamhet
till-drogo sig på mässan de av Hahn & Kolb i drift
förevisade Indexautomaterna på grund av sin stora
arbetsförmåga. och likväl relativt mjuka gång samt en del
intressanta detaljer som t. e. en anordning för
kontinuerligt avlägsnande av spån medelst ett av silduk bestående
tiansportband etc.

Av intresse var vidare en W u 11 i g-automat, som
visades i arbete, framställande smådelar till elektriska
lampor. På ett runt bord voro 10 verktyg radiellt
anordnade, varje verktyg drevs av sin egen lilla motor och
arbetsstycket, som avskars från upplindad mässingtråd,
tillfördes det ena verktyget efter det andra medelst en
central hållare, som upptog ett motsvarande antal
arbetsstycken. Maskinen kunde således betecknas som
cn 10-spindlig automat.

På grund av sitt utförande gjorde några i hall nr 11
utställda schweiziska automater av Petermann och
B e C h 1 e r ett mycket gott intryck. Vid dessa maskiner
utföra verktygen endast tvärrörelse, medan
längdrörelsen överlämnas åt arbetsstycket, som matas fram med
spindeldockan. På en av de utställda maskinerna
svarvades 160 mm långa axlar med ett flertal ansatser och
även koniska partier. Materialstången styrdes i en
bussning i omedelbar närhet till verktygens angreppspunkt.
Ëussningen skulle kunna ersättas av stödrullar, liknande
de som användas vid verktyg till revol ver skär stål; dylika
stödrullar skulle icke i samma grad vara utsatta för
förslitning som en fast bussning.

En 5-spindlig automat, system Acme, för 43 mm
stång-material visades av P i 111 c r, inställd för framställning
av cykeldelar. De verktyg, som utföra borrning eller
längdskär, äro anordnade å en central 5-kantig balk,
medan 2 oberoende av varandra arbetande tvärslider
uppbära verktygen för fasonering och avstickning.

I Gildemeisters monter funnos förutom en
6-spindlig stångautomat av säregen konstruktion en
halvautomat enligt system Ree d-P r e n t i c e (fig. 3). I

denna uppspännas arbetsstycken å ett ö-delat
revolverhuvud till höger hand å maskinen. Spindeldockan är
försedd med 4 st. arbetsspindlar, å vilka verktygen äro
anbragta. Dessa bearbeta de arbetsstycken, som för
tillfället befinna sig framför spindlarna. I det femte övre
läget borttages det färdiga arbetsstycket och ersättes
med ett nytt. Längdrörelsen överlämnas åt
revolverhuvudet med arbetsstycken, vilka på mässan bestodo av
ventilhus.

Det enspindliga G r i d 1 e y-systemet var representerat
genom Böhringers "flerståls"-automater, beträffande
vilkas konstruktion hänvisas till fig. 4 och 5.

Karusellsvarvar. De av Son der mann & Stier
utställda karusellsvarvarna voro fullt moderna
konstruktioner, som uppfyllde alla fordringar på bekväm skötsel,
som man numera ställer på maskiner av denna klass.
Således äro alla spakar och rattar bekvämt tillgängliga,
supporterna kunna förflyttas medelst snabbmatning, det
finnes säkerhetsanordningar som skola förhindra
missöden, vidare en väl genomförd cirkulationssmörjning etc.
Revolverhuvudet vid de mindre maskinerna av B u
1-1 a r d-typen kan ytterst lätt lossas och vridas.
Planskivan, som vilar på en konisk ringyta, kan drivas med
ett tillräckligt stort antal hastigheter, vanligen 12, vilka
erhållas med hjälp av förskjutbara växelhjul, utförda
enligt samma principer som i allmänhet vid svarvar.

Arborrverk. Liknande synpunkter, som nyss
uppräknats i samband med karusellsvarvar, måste också
iakttagas vid arborrverk. På detta område ha tyska
verkstäder sedan länge varit ledande, särskilt de tre
verkstäderna Collett & E n g e 1 h a r t, W e t z e 1 och
L n i o n, vilka som bekant samarbeta på så sätt, att den
förstnämnda inskränker sig till större arborrverk, Wetze!
till medelstora och Union till mindre. Således
komplettera verkstäderna varandra och konkurrens undvikes.
Förutom dessa även i Sverige välkända maskiner
framstod ett av H e r m a n och Alfred Escher tillverkat
arborrverk (fig. 6) genom den nästan på ett enastående
sätt centraliserade och överskådliga anordningen för
skötseln, med alla handtag för höjning och sänkning av
spindeldockan (samtidigt för motdockan), för
omställning av matningar, inkoppling av snabbmatningar för

Fig. 4.

spindel, spindeldocka och bord i alla riktningar etc.
inom bekvämt räckhåll och tydliga anvisningar för
inställningen. Utförandet var till synes förstklassigt.
Maskinens gej der eller glidytor för bord och spindeldocka
voro slipade. Som bekant äro meningarna ganska
delade, huruvida dessa ytor vid verktygsmaskiner
överhuvudtaget skola vara slipade eller skavda. I allmänhet
torde man nog vid skavda glidvägar ha större säkerhet
att ytorna erhålla den erforderliga noggrannheten, då det
