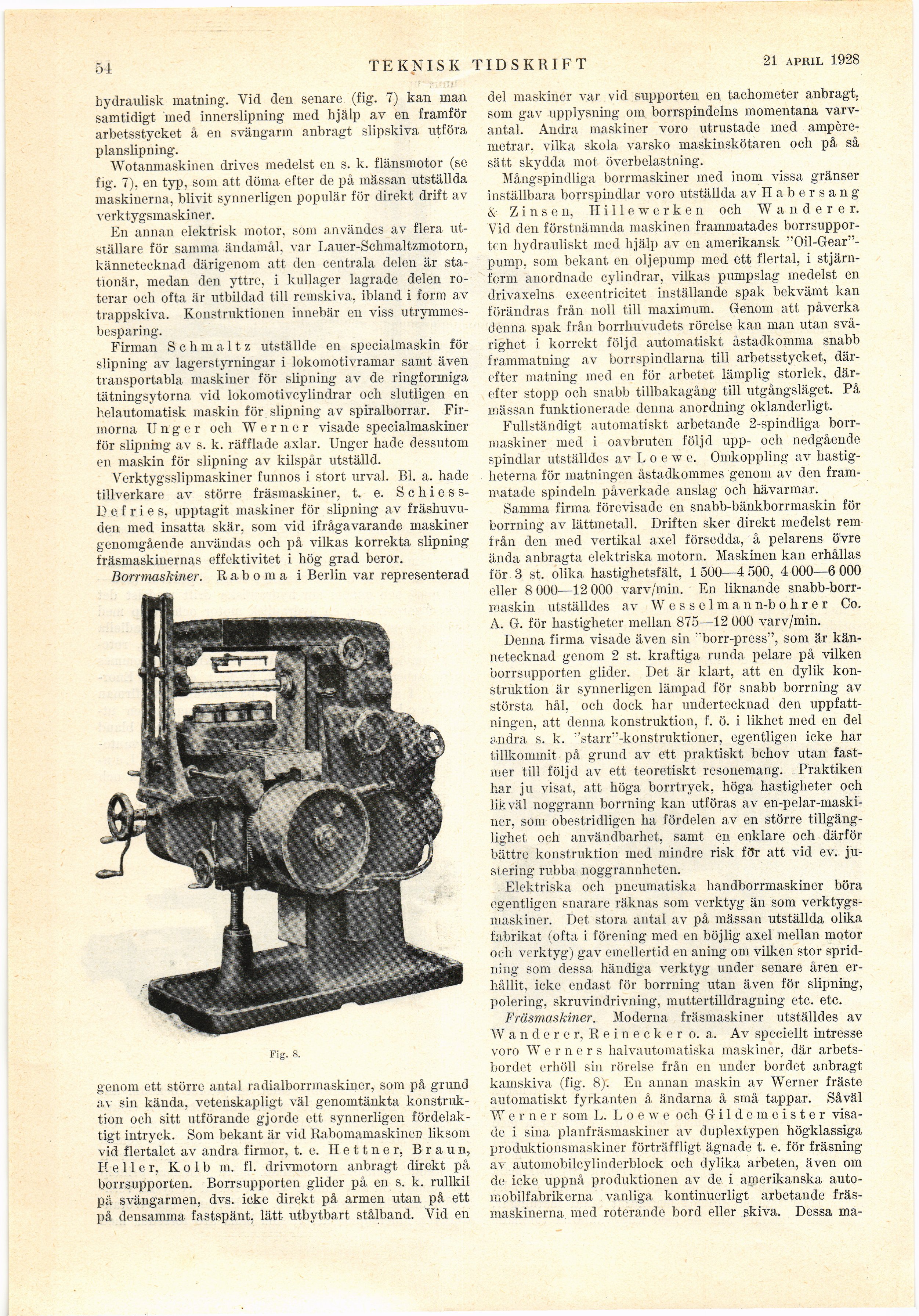

54
TEKNISK TIDSKRIFT
18 FEBR. 1928
hydraulisk matning. Vid den senare (fig. 7) kan mail
samtidigt med innerslipning med hjälp av en framför
arbetsstycket å en svängarm anbragt slipskiva utföra
planslipning.
Wotanmaskinen drives medelst en s. k. flänsmotor (se
fig. 7), en typ, som att döma efter de på mässan utställda
maskinerna, blivit synnerligen populär för direkt drift av
verktygsmaskiner.
En annan elektrisk motor, som användes av flera
utställare för samma ändamål, var Lauer-Schmaltzmotorn,
kännetecknad därigenom att den centrala delen är
stationär, medan den yttre, i kullager lagrade delen
roterar och ofta är utbildad till remskiva, ibland i form av
trappskiva. Konstruktionen innebär en viss
utrymmes-besparing.
Firman S c h m a 11 z utställde en specialmaskin för
slipning av lagerstyrningar i lokomotivramar samt även
transportabla maskiner för slipning av de ringformiga
tätningsytorna vid lokomotivcylindrar och slutligen en
helautomatisk maskin för slipning av spiralborrar.
Firmorna Unger och Werner visade specialmaskiner
för slipning av s. k. räfflade axlar. Unger hade dessutom
en maskin för slipning av kilspår utställd.
Verktygsslipmaskiner funnos i stort urval. Bl. a. hade
tillverkare av större fräsmaskiner, t. e. S c h i e s
s-D e f r i e s, upptagit maskiner för slipning av
fräshuvu-den med insatta skär, som vid ifrågavarande maskiner
genomgående användas och på vilkas korrekta slipning
fräsmaskinernas effektivitet i hög grad beror.
Borrmaskiner. R a b o m a i Berlin var representerad
Fig. 8.
genom ett större antal radialborrmaskiner, som på grund
av sin kända, vetenskapligt väl genomtänkta
konstruktion och sitt utförande gjorde ett synnerligen
fördelaktigt intryck. Som bekant är vid Rabomamaskinen liksom
vid flertalet av andra firmor, t. e. H e 11 n e r, Braun,
Heller, Kolb m. fi. drivmotorn anbragt direkt på
borrsupporten. Borrsupporten glider på en s. k. rullkil
pä svängarmen, dvs. icke direkt på armen utan på ett
på, densamma fastspänt, lätt utbytbart stålband. Vid en
del maskiner var vid supporten en tachometer anbragt,
som gav upplysning om borrspindelns momentana
varv-antal. Andra maskiner voro utrustade med
ampéremetrar. vilka skola varsko maskinskötaren och på så
sätt skydda mot överbelastning.
Mångspindliga borrmaskiner med inom vissa gränser
inställbara borrspindlar voro utställda av H a b e r s a n g
Zinsen, Hillewerken och Wanderer.
Vid den förstnämnda maskinen frammatades
borrsuppor-tcn hydrauliskt med hjälp av en amerikansk
"Oil-Gear"-pump, som bekant en oljepump med ett flertal, i
stjärn-form anordnade cylindrar, vilkas pumpslag medelst en
drivaxelns excentricitet inställande spak bekvämt kan
förändras från noll till maximum. Genom att påverka
denna spak från borrhuvudets rörelse kan man utan
svårighet i korrekt följd automatiskt åstadkomma snabb
frammatning av borrspindlarna till arbetsstycket,
därefter matning med en för arbetet lämplig storlek,
därefter stopp och snabb tillbakagång till utgångsläget. På
mässan funktionerade denna anordning oklanderligt.
Fullständigt automatiskt arbetande 2-spindliga
borrmaskiner med i oavbruten följd upp- och nedgående
spindlar utställdes av L o e w e. Omkoppling av
hastigheterna för matningen åstadkommes genom av den
frammatade spindeln påverkade anslag och hävarmar.
Samma firma förevisade en snabb-bänkborrmaskin för
borrning av lättmetall. Driften sker direkt medelst rem
från den med vertikal axel försedda, å pelarens öVre
ända anbragta elektriska motorn. Maskinen kan erhållas
för 3 st. olika hastighetsfält, 1 500—4 500, 4 000—6 000
eller 8 000—12 000 varv/min. En liknande
snabb-borr-roaskin utställdes av Wesselmann-bo hr er Co.
A. G. för hastigheter mellan 875—12 000 varv/min.
Denna firma visade även sin "borr-press", som är
kännetecknad genom 2 st. kraftiga runda pelare på vilken
borrsupporten glider. Det är klart, att en dylik
konstruktion är synnerligen lämpad för snabb borrning av
största hål, och dock har undertecknad den
uppfattningen, att denna konstruktion, f. ö. i likhet med en del
andra s. k. "starr"-konstruktioner, egentligen icke har
tillkommit på grund av ett praktiskt behov utan
fastmer till följd av ett teoretiskt resonemang. Praktiken
har ju visat, att höga borrtryck, höga hastigheter och
likväl noggrann borrning kan utföras av
en-pclar-maski-ner, som obestridligen ha fördelen av en större
tillgänglighet och användbarhet, samt en enklare och därför
bättre konstruktion med mindre risk för att vid ev.
justering rubba noggrannheten.
Elektriska och pneumatiska handborrmaskiner böra
egentligen snarare räknas som verktyg än som
verktygsmaskiner. Det stora antal av på mässan utställda olika
fabrikat (ofta i förening med en böjlig axel mellan motor
och verktyg) gav emellertid en aning om vilken stor
spridning som clessa händiga verktyg under senare åren
erhållit, icke endast för borrning utan även för slipning,
polering, skruvindrivning, muttertilldragning etc. etc.
Fräsmaskiner. Moderna fräsmaskiner utställdes av
Wanderer, Reinecker o. a. Av speciellt intresse
voro Werners halvautomatiska maskiner, där
arbetsbordet erhöll sin rörelse från en under bordet anbragt
kamskiva (fig. 8). En annan maskin av Werner fräste
automatiskt fyrkanten å ändarna å små tappar. Såväl
W e r n e r som L. L o e w e och Gilde meister
visade i sina planfräsmaskiner av duplextypen högklassiga
produktionsmaskiner förträffligt ägnade t. e. för fräsning
av automobilcylinderblock och dylika arbeten, även om
de icke uppnå produktionen av de i amerikanska
auto-mobilfabrikerna vanliga kontinuerligt arbetande
fräs-maskinerna med roterande bord eller .skiva. Dessa ma-
