21 april 1928
MEKANIK
55
skiner voro f. ö. i likhet med Wanderers planfrasmaskin
0 a. försedda med anordningar för åstadkommande av
intermittent, dvs. omväxlande långsam och snabb,
matning. Snabbrörelse torde man numera fordra av varje
större modern fräsmaskin; detta intryck erhöll man på
mässan.
Ett portalfräsverk av Ingersol 1-typen med två
övre frässupportar och 2 st. sidosupportar var utställd av
Pirman K ö 11 m a n n.
Snabblöpande vertikala lätta fräsmaskiner, med stor
räckvidd, speciellt avsedda för arbeten i lättmetall, med
varvantal av upp till 2 000 varv/min. vid den minsta
maskinen visades av Müller & Montag.
Väl-konstruerade kilspårfräsmaskiner kunde man se i arbete
1 O. Hürths monter. Ett spår, 30 mm brett, 8 mm
djupt och 90 mm långt, frästes på 2 minuter och blev
noggrant och väl utfört. Gängfräsmaskiner visades av
S c h ti 11 o f f m. fi.
Maskiner för fräsning av kugghjul utställdes bl. a, av
Schuckardt & Schütte, Pfauter,
Reinecker m. fi. Intressantast inom denna kategori av maskiner
var kanske Kli n gelber g s maskin för fräsning av
koniska kugghjul med hjälp av en konisk snäckfräs.
Förutom att giva fullt korrekta kuggformer, synes
maskinen också vara mycket produktiv. Exempelvis uppgavs
tiden för fräsning av ett koniskt kugghjul av maskinstål
med 60 kg/cm2 hållfasthet, med 32 st, kuggar och modul
3 på yttersidan, således 90 mm ytterdiameter, till 7
minuter.
Kugghjulshyvelmaskiner av F e 11 o w s-typen, vilka
för tillverkning av cylindriska kugghjul särskilt för
automobilväxellådor tack vare sitt noggrannare arbete
delvis utträngt fräsmaskinerna, voro utställda av
I, o r e n z. En maskin för hyvling av pilformiga kuggar
visades av Reinecker.
Att hyvelmaskinen ännu är livs- och
utvecklings-kraftig, ådagalades av några W a 1 d r i c
h-hyvelmaski-ner, framför vilka alltid en större publik samlades för
att beundra de kolossala spån, som togos å ett
gjutjärnsblock. Enligt fabrikantens uppgift var den större
maskinen kapabel att å smidesjärn med 60 kg/m2
hållfasthet taga spån med en sektion av 300 mm2. Driften
av denna maskin skedde medels 2 st. samarbetande
omkastbara likströmsmotorer. Konstruktivt var maskinen
intressant genom den synnerligen stadiga tvärbalk, som
förenade de båda stativ-delarna.

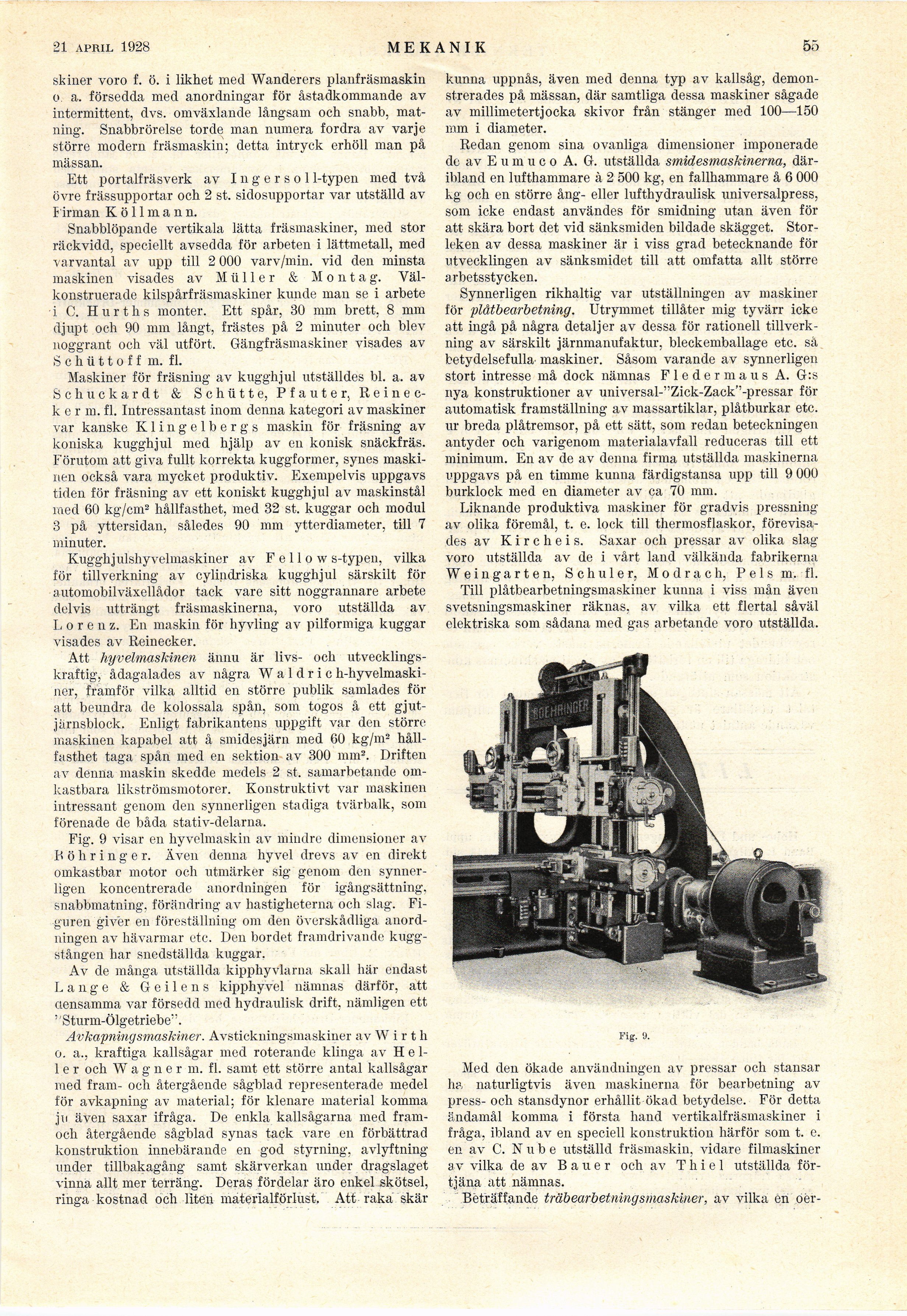

Fig. 9 visar en hyvelmaskin av mindre dimensioner av
Böhringer. Även denna hyvel drevs av en direkt
omka.stbar motor och utmärker sig genom den
synnerligen koncentrerade anordningen för igångsättning,
snabbmatning, förändring av hastigheterna och .slag.
Figuren giver en föreställning om den överskådliga
anordningen av hävarmar etc. Den bordet framdrivande
kuggstången har snedställda kuggar.
Av de många utställda kipphyvlarna skall här endast
Lange & G e i 1 e n s kipphyvel nämnas därför, att
ctensamma var försedd med hydraulisk drift, nämligen ett
"Sturm-Ölgetriebe".
Avkapningsmaskiner. Avstickningsmaskiner av W i r t h
o. a., kraftiga kallsågar med roterande klinga av H e
1-1 e r och Wagner m. fi. samt ett större antal kallsågar
med fram- och återgående sågblad representerade medel
för avkapning av material; för klenare material komma
ju även saxar ifråga. De enkla kallsågarna med
fram-och återgående sågblad synas tack vare en förbättrad
konstruktion innebärande en god styrning, avlyftning
under tillbakagång samt skärverkan under dragslaget
vinna allt mer terräng. Deras fördelar äro enkel skötsel,
ringa kostnad och liten materialförlust. Att raka skär
kunna uppnås, även med denna typ av källsåg,
demonstrerades på mässan, där samtliga dessa maskiner sågade
av millimetertjocka skivor från stänger med 100—150
mm i diameter.
Redan genom sina ovanliga dimensioner imponerade
de av E u m u c o A. G. utställda smidesmaskinerna,
däribland en lufthammare à 2 500 kg, en fallhammare å 6 000
kg och en större ång- eller lufthydraulisk universalpress,
som icke endast användes för smidning utan även för
att skära bort det vid sänksmiden bildade skägget.
Storleken av dessa maskiner är i viss grad betecknande för
utvecklingen av sänksmidet till att omfatta allt större
arbetsstycken.
Synnerligen rikhaltig var utställningen av maskiner
för plåtbearbetning. Utrymmet tillåter mig tyvärr icke
att ingå på några detaljer av dessa för rationell
tillverkning av särskilt järnmanufaktur, bleckemballage etc. så
betydelsefulla maskiner. Såsom varande av synnerligen
stort intresse må dock nämnas Fledermaus A. G:s
nya konstruktioner av universal-"Zick-Zack"-pressar för
automatisk framställning av massartiklar, plåtburkar etc.
ur breda plåtremsor, på ett sätt, som redan beteckningen
antyder och varigenom materialavfall reduceras till ett
minimum. En av de av denna firma utställda maskinerna
uppgavs på en timme kunna färdigstansa upp till 9 000
burklock med en diameter av ca 70 mm.
Liknande produktiva maskiner för gradvis pressning
av olika föremål, t. e. lock till thermosflaskor,
förevisades av K i r c h e i s. Saxar ocli pressar av olika slag
voro utställda av de i vårt land välkända fabrikerna
Weingarten, Sc hu ler, Mo dra ch, Pels m. fi.
Till plåtbearbetningsmaskiner kunna i viss mån även
svetsningsmaskiner räknas, av vilka ett flertal såväl
elektriska som sådana med gas arbetande voro utställda.
Fig. 9.
Med den ökade användningen av pressar och stansar
ha naturligtvis även maskinerna för bearbetning av
press- ocli stansdynor erhållit ökad betydelse. För detta
ändamål komma i första hand vertikalfräsmaskiner i
fråga, ibland av en speciell konstruktion härför som t. e.
en av C. N u b e utställd fräsmaskin, vidare filmaskiner
av vilka de av Bauer och av Thiel utställda
förtjäna att nämnas.
Beträffande träbearbetningsmaskiner, av vilka en öër-
