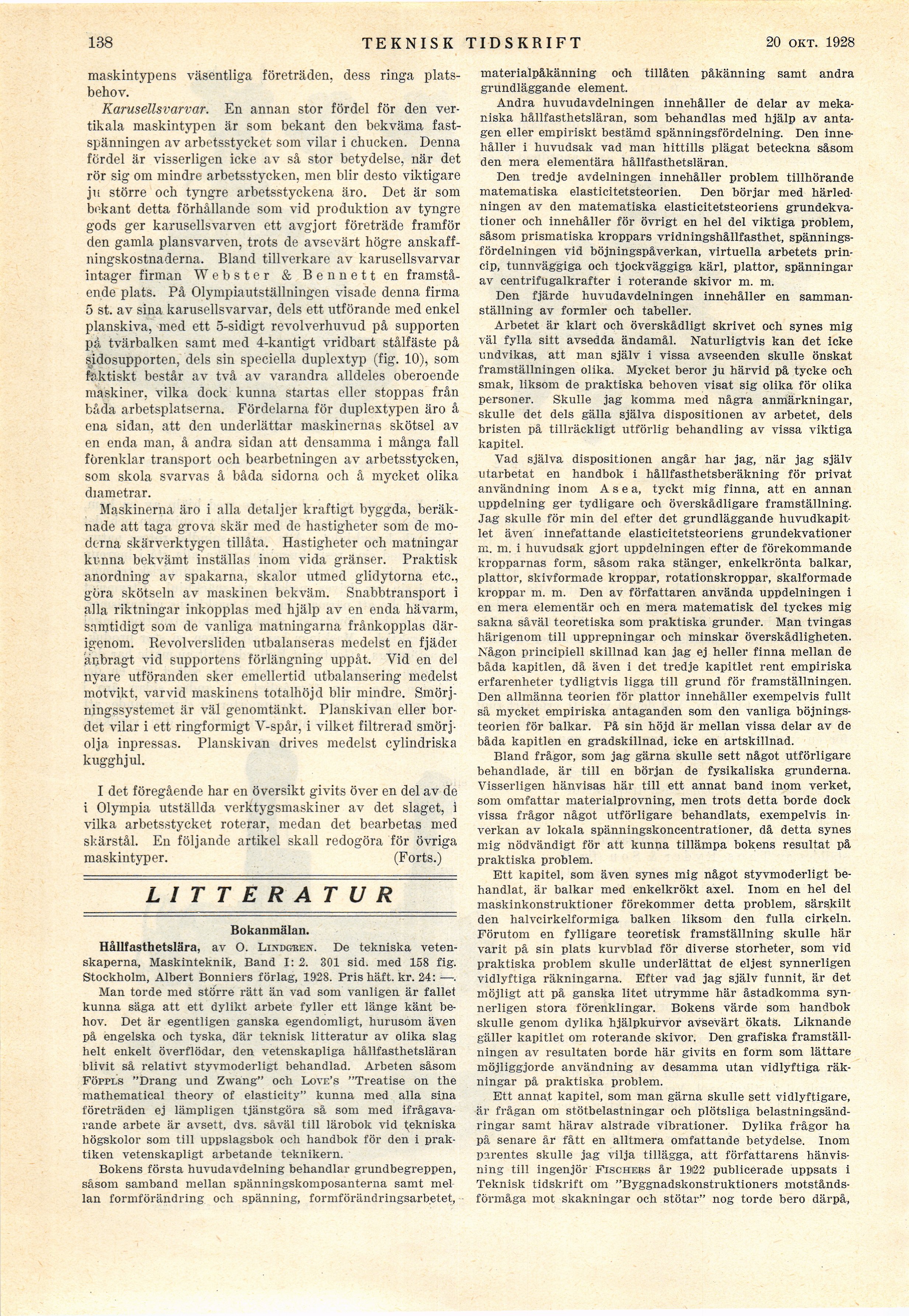

138 teknisk
maskintypens väsentliga företräden, dess ringa
platsbehov.
Karusellsvarvar. En annan stor fördel för den
vertikala maskintypen är som bekant den bekväma
fastspänningen av arbetsstycket som vilar i chucken. Denna
fordel är visserligen icke av så stor betydelse, när det
rör sig om mindre arbetsstycken, men blir desto viktigare
ju större och tyngre arbetsstyckena äro. Det är som
bekant detta förhållande som vid produktion av tyngre
gods ger karusellsvarven ett avgjort företräde framför
clen gamla plansvarven, trots de avsevärt högre
anskaffningskostnaderna. Bland tillverkare av karusellsvarvar
intager firman Webster & Bennett en
framstående plats. På Olympiautställningen visade denna firma
5 st. av sina karusellsvarvar, dels ett utförande med enkel
planskiva, med ett 5-sidigt revolverhuvud på supporten
på tvärbalken samt med 4-kantigt vridbart stålfäste på
sidosupporten, dels sin speciella duplextyp (fig. 10), som
faktiskt består av två av varandra alldeles oberoende
maskiner, vilka dock kunna startas eller stoppas från
båda arbetsplatserna. Fördelarna för duplextypen äro å
ena sidan, att den underlättar maskinernas skötsel av
en enda man, å andra sidan att densamma i många fall
förenklar transport och bearbetningen av arbetsstycken,
som skola svarvas å båda sidorna och å mycket olika
diametrar.
Maskinerna äro i alla detaljer kraftigt byggda,
beräknade att taga grova skär med de hastigheter som de
moderna skärverktygen tillåta. Hastigheter och matningar
kunna bekvämt inställas inom vida gränser. Praktisk
anordning av spakarna, skalor utmed glidytorna etc.,
göra skötseln av maskinen bekväm. Snabbtransport i
alla riktningar inkopplas med hjälp av en enda hävarm,
samtidigt som de vanliga matningarna frånkopplas
därigenom. Revolversliden utbalanseras medelst en fjäder
anbragt vid supportens förlängning uppåt. Yid en del
nyare utföranden sker emellertid utbalansering medelst
motvikt, varvid maskinens totalhöjd blir mindre.
Smörj-riingssystemet är väl genomtänkt. Planskivan eller
bordet vilar i ett ringformigt V-spår, i vilket filtrerad
smörjolja inpressas. Planskivan drives medelst cylindriska
kugghjul.
I det föregående har en översikt givits över en del av de
i Olympia utställda verktygsmaskiner av det slaget, i
vilka arbetsstycket roterar, medan det bearbetas med
skärstål. En följande artikel skall redogöra för övriga
maskintyper. (Forts.)
LITTERATUR
Bokanmälan.
Hållfasthetslära, av O. Lindoben. De tekniska
vetenskaperna, Maskinteknik, Band I: 2. 301 sid. med 158 fig.
Stockholm, Albert Bonniers förlag, 1928. Pris haf t. kr. 24: —.
Man torde med större rätt än vad som vanligen är fallet
kunna säga att ett dylikt arbete fyller ett länge känt
behov. Det är egentligen ganska egendomligt, hurusom även
på engelska och tyska, där teknisk litteratur av olika slag
helt enkelt överflödar, den vetenskapliga hållfasthetsläran
blivit så relativt styvmoderligt behandlad. Arbeten såsom
Föppls "Drang und Zwang" och Love’s "Treatise ön the
mathematical theory of elasticity" kunna med alla sina
företräden ej lämpligen tjänstgöra så som med
ifrågavarande arbete är avsett, dvs. såväl till lärobok vid tekniska
högskolor som till uppslagsbok och handbok för den i
praktiken vetenskapligt arbetande teknikern.
Bokens första huvudavdelning behandlar grundbegreppen,
såsom samband mellan spänningskomposanterna samt mel
lan formförändring och spänning, formförändringsarbetet,
’ID SKRIFT 20 okt. 1928
materialpåkänning och tillåten påkänning samt andra
grundläggande element.
Andra huvudavdelningen innehåller de delar av
mekaniska hållfasthetsläran, som behandlas med hjälp av
antagen eller empiriskt bestämd spänningsfördelning. Den
innehåller i huvudsak vad man hittills plägat beteckna såsom
den mera elementära hållfasthetsläran.
Den tredje avdelningen innehåller problem tillhörande
matematiska elasticitetsteorien. Den börjar med
härledningen av den matematiska elasticitetsteoriens
grundekvationer och innehåller för övrigt en. hel del viktiga problem,
såsom prismatiska kroppars vridningshållfasthet,
spänningsfördelningen vid böjningspåverkan, virtuella arbetets
princip, tunnväggiga och tjockväggiga kärl, plattor, spänningar
av centrifugalkrafter i roterande skivor m. m.
Den fjärde huvudavdelningen innehåller en
sammanställning av formler och tabeller.
Arbetet är klart och överskådligt skrivet och synes mig
väl fylla sitt avsedda ändamål. Naturligtvis kan det icke
undvikas, att man själv i vissa avseenden skulle önskat
framställningen olika. Mycket beror ju härvid på tycke och
smak, liksom de praktiska behoven visat sig olika för olika
personer. Skulle jag komma med några anmärkningar,
skulle det dels gälla själva dispositionen av arbetet, dels
bristen på tillräckligt utförlig behandling av vissa viktiga
kapitel.
Vad själva dispositionen angår har jag, när jag själv
utarbetat en handbok i hållfasthetsberäkning för privat
användning inom Asea, tyckt mig finna, att en annan
uppdelning ger tydligare och överskådligare framställning.
Jag skulle för min del efter det grundläggande
huvudkapitlet även innefattande elasticitetsteoriens grundekvationer
m. m. i huvudsak gjort uppdelningen efter de förekommande
kropparnas form, såsom raka stänger, enkelkrönta balkar,
plattor, skivformade kroppar, rotationskroppar, skalformade
kroppar m. m. Den av författaren använda uppdelningen i
en mera elementär och en mera matematisk del tyckes mig
sakna såväl teoretiska som praktiska grunder. Man tvingas
härigenom till upprepningar och minskar överskådligheten.
Någon principiell skillnad kan jag ej heller finna mellan de
båda kapitlen, då även i det tredje kapitlet rent empiriska
erfarenheter tydligtvis ligga till grund för framställningen.
Den allmänna teorien för plattor innehåller exempelvis fullt
sä mycket empiriska antaganden som den vanliga
böjningsteorien för balkar. På sin höjd är mellan vissa delar av de
båda kapitlen en gradskillnad, icke en artskillnad.
Bland frågor, som jag gärna skulle sett något utförligare
behandlade, är till en början de fysikaliska grunderna.
Visserligen hänvisas här till ett annat band inom verket,
som omfattar materialprovning, men trots detta borde dock
vissa frågor något utförligare behandlats, exempelvis
inverkan av lokala spänningskoncentrationer, då detta synes
mig nödvändigt för att kunna tillämpa bokens resultat på
praktiska problem.
Ett kapitel, som även synes mig något styvmoderligt
behandlat, är balkar med enkelkrökt axel. Inom en hel del
maskinkonstruktioner förekommer detta problem, särskilt
den halvcirkelformiga balken liksom den fulla cirkeln.
Förutom en fylligare teoretisk framställning skulle här
varit på sin plats kurvblad för diverse storheter, som Vid
praktiska problem skulle underlättat de eljest synnerligen
vidlyftiga räkningarna. Efter vad jag själv funnit, är det
möjligt att på ganska litet utrymme här åstadkomma
synnerligen stora förenklingar. Bokens värde som handbok
skulle genom dylika hjälpkurvor avsevärt ökats. Liknande
gäller kapitlet om roterande skivor. Den grafiska
framställningen av resultaten borde här givits en form som lättare
möjliggjorde användning av desamma utan vidlyftiga
räkningar på praktiska problem.
Ett annat kapitel, som man gärna skulle sett vidlyftigare,
är frågan om stötbelastningar och plötsliga
belastningsändringar samt härav alstrade vibrationer. Dylika frågor ha
på senare år fått en alltmera omfattande betydelse. Inom
parentes skulle jag vilja tillägga, att författarens
hänvisning till ingenjör Fischers år 19122 publicerade uppsats i
Teknisk tidskrift om "Byggnadskonstruktioners
motståndsförmåga mot skakningar och stötar" nog torde bero därpå,
