144
TEKNISK TIDSKRIFT
15 dec. 1928

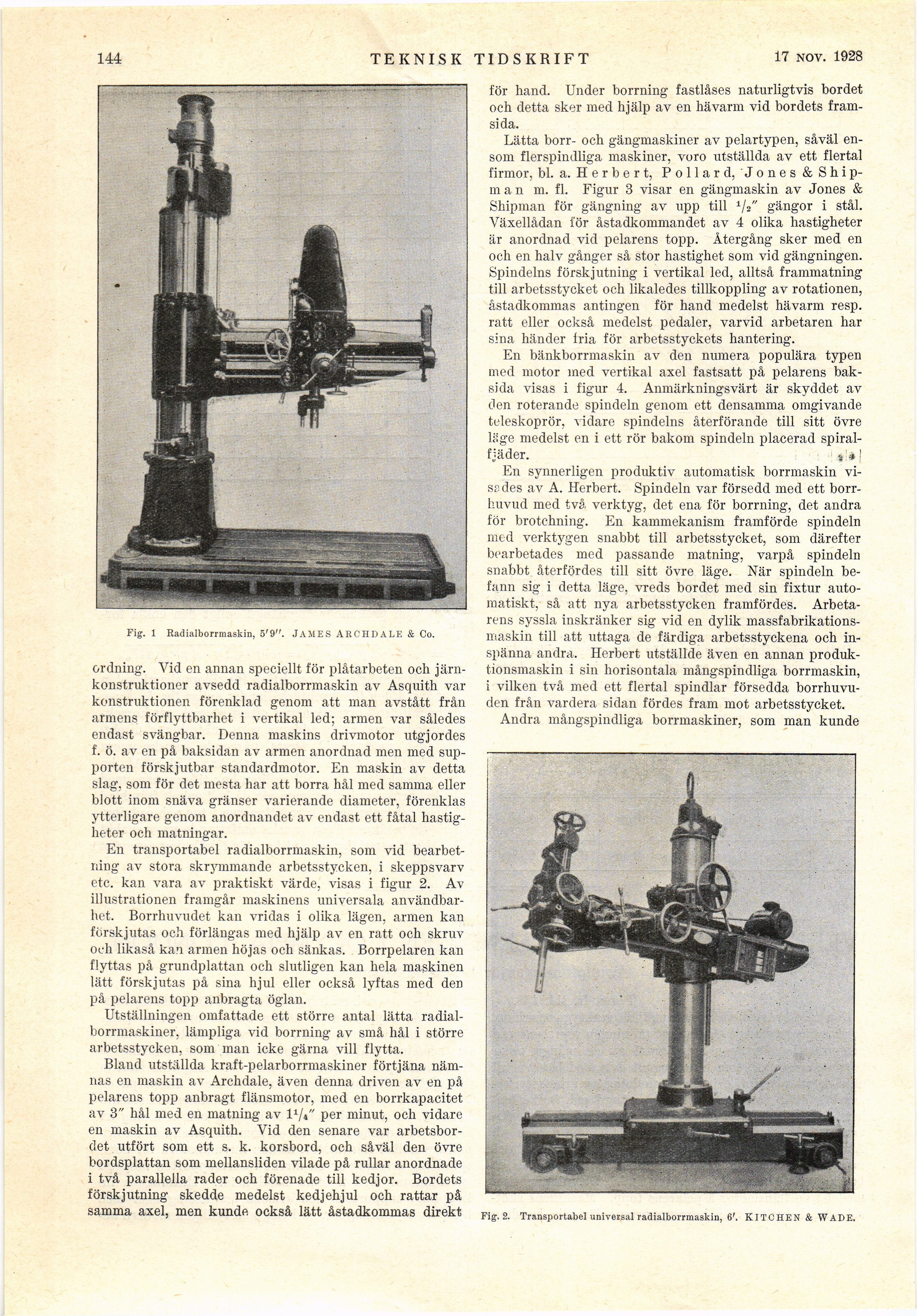

Fig. 1 Radialborrmaskin, 5’9". JAMES ARCHDALE & Co.
ordning. Vid en annan speciellt för plåtarbeten och
järnkonstruktioner avsedd radialborrmaskin av Asquith var
konstruktionen förenklad genom att man avstått från
armens förflyttbarhet i vertikal led; armen var således
endast svängbar. Denna maskins drivmotor utgjordes
f. ö. av en på baksidan av armen anordnad men med
supporten förskjutbar standardmotor. En maskin av detta
slag, som för det mesta har att borra hål med samma eller
blott inom snäva gränser varierande diameter, förenklas
ytterligare genom anordnandet av endast ett fåtal
hastigheter och matningar.
En transportabel radialborrmaskin, som vid
bearbetning av stora skrymmande arbetsstycken, i skeppsvarv
etc. kan vara av praktiskt värde, visas i figur 2. Av
illustrationen framgår maskinens universala
användbarhet. Borrhuvudet kan vridas i olika lägen, armen kan
forskjutas och förlängas med hjälp av en ratt och skruv
och likaså kan armen höjas och sänkas. Borrpelaren kan
flyttas på grundplattan och slutligen kan hela maskinen
lätt förskjutas på sina hjul eller också lyftas med den
på pelarens topp anbragta öglan.
Utställningen omfattade ett större antal lätta
radial-borrmaskiner, lämpliga vid borrning av små hål i större
arbetsstycken, som inan icke gärna vill flytta.
Bland utställda kraft-pelarborrmaskiner förtjäna
nämnas en maskin av Archdale, även denna driven av en på
pelarens topp anbragt flänsmotor, med en borrkapacitet
av 3" hål med en matning av D/4" per minut, och vidare
en maskin av Asquith. Vid den senare var
arbetsbordet utfört som ett s. k. korsbord, och såväl den övre
bordsplattan som mellansliden vilade på rullar anordnade
i två parallella rader och förenade till kedjor. Bordets
förskjutning skedde medelst kedjehjul och rattar på
samma axel, men kunde också lätt åstadkommas direkt
för hand. Under borrning fastlåses naturligtvis bordet
och detta sker med hjälp av en hävarm vid bordets
framsida.
Lätta borr- och gängmaskiner av pelartypen, såväl
en-som flerspindliga maskiner, voro utställda av ett flertal
firmor, bl. a. Herbert, Pollard, Jones
&Ship-man m. fi. Figur 3 visar en g-ängmaskin av Jones &
Shipman för gängning av upp till 1/2" gängor i stål.
Växellådan för åstadkommandet av 4 olika hastigheter
är anordnad vid pelarens topp. Återgång sker med en
och en halv gånger så stor hastighet som vid gängningen.
Spindelns förskjutning i vertikal led, alltså frammatning
till arbetsstycket och likaledes tillkoppling av rotationen,
åstadkommas antingen för hand medelst hävarm resp.
ratt eller också medelst pedaler, varvid arbetaren har
sina händer fria för arbetsstyckets hantering.
En bänkborrmaskin av den numera populära typen
med motor med vertikal axel fastsatt på pelarens
baksida visas i figur 4. Anmärkningsvärt är skyddet av
den roterande spindeln genom ett densamma omgivande
teleskoprör, vidare spindelns återförande till sitt övre
läge medelst en i ett rör bakom spindeln placerad
spiralfjäder. ’*’*!
En synnerligen produktiv automatisk borrmaskin
viss des av A. Herbert. Spindeln var försedd med ett
borrhuvud med två, verktyg, det ena för borrning, det andra
för brotchning. En kammekanism framförde spindeln
med verktygen snabbt till arbetsstycket, som därefter
bearbetades med passande matning, varpå spindeln
snabbt återfördes till sitt övre läge. När spindeln
befann sig i detta läge, vreds bordet med sin fixtur
automatiskt, så att nya arbetsstycken framfördes.
Arbetarens syssla inskränker sig vid en dylik
massfabrikations-maskin till att uttaga de färdiga arbetsstyckena och
in-spänna andra. Herbert utställde även en annan
produktionsmaskin i sin horisontala mångspindliga borrmaskin,
i vilken två med ett flertal spindlar försedda
borrhuvuden från vardera sidan fördes fram mot arbetsstycket.
Andra mångspindliga borrmaskiner, som man kunde
Fig. 1- 3-cyl, snälltågslokomotiv 2-C-o litt. H^s för Bergslagernas järnvägar. Byggt 1927 hos Nydqvist & Holm, Trollhättan.
