158
TEKNISK TIDSKRIFT
15 sept. 1928

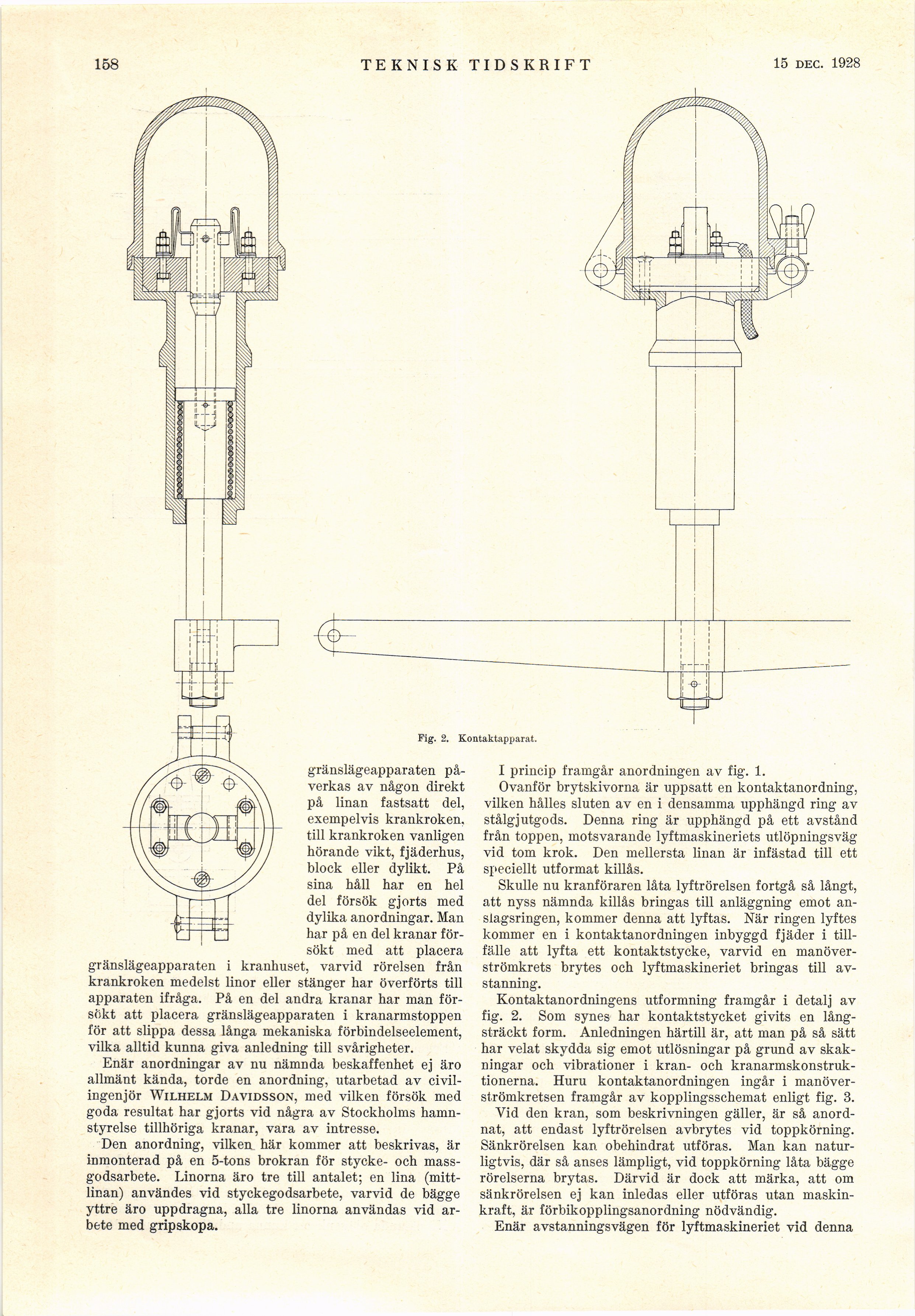

Fig. 2. Kontaktapparat.
gränslägeapparaten
påverkas av någon direkt
på linan fastsatt del,
exempelvis krankroken,
till krankroken vanligen
hörande vikt, fjäderhus,
block eller dylikt. På
sina håll har en hel
del försök gjorts med
dylika anordningar. Man
har på en del kranar
försökt med att placera
gränslägeapparaten i kranhuset, varvid rörelsen från
krankroken medelst linor eller stänger har överförts till
apparaten ifråga. På en del andra kranar har man
försökt att placera gränslägeapparaten i kranarmstoppen
för att slippa dessa långa mekaniska förbindelseelement,
vilka alltid kunna giva anledning till svårigheter.
Enär anordningar av nu nämnda beskaffenhet ej äro
allmänt kända, torde en anordning, utarbetad av
civilingenjör Wilhelm Davidsson, med vilken försök med
goda resultat har gjorts vid några av Stockholms
hamnstyrelse tillhöriga kranar, vara av intresse.
Den anordning, vilken här kommer att beskrivas, är
inmonterad på en 5-tons brokran för stycke- och
mass-godsarbete. Linorna äro tre till antalet; en lina
(mittlinan) användes vid styckegodsarbete, varvid de bägge
yttre äro uppdragna, alla tre linorna användas vid
arbete med gripskopa.
I princip framgår anordningen av fig. 1.
Ovanför brytskivorna är uppsatt en kontaktanordning,
vilken hålles sluten av en i densamma upphängd ring av
stålgjutgods. Denna ring är upphängd på ett avstånd
från toppen, motsvarande lyftmaskineriets utlöpningsväg
vid tom krok. Den mellersta linan är infästad till ett
speciellt utformat killås.
Skulle nu kranföraren låta lyftrörelsen fortgå så långt,
att nyss nämnda killås bringas till anläggning emot
anslagsringen, kommer denna att lyftas. När ringen lyftes
kommer en i kontaktanordningen inbyggd fjäder i
tillfälle att lyfta ett kontaktstycke, varvid en
manöverströmkrets brytes och lyftmaskineriet bringas till
av-stanning.
Kontaktanordningens utformning framgår i detalj av
fig. 2. Som synes har kontaktstycket givits en
långsträckt form. Anledningen härtill är, att man på så sätt
har velat skydda sig emot utlösningar på grund av
skakningar och vibrationer i krän- och
kranarmskonstruk-tionerna. Huru kontaktanordningen ingår i
manöver-strömkretsen framgår av kopplingsschemat enligt fig. 3.
Vid den krän, som beskrivningen gäller, är så
anordnat, att endast lyftrörelsen avbrytes vid toppkörning.
Sänkrörelsen kan obehindrat utföras. Man kan
naturligtvis, där så anses lämpligt, vid toppkörning låta bägge
rörelserna brytas. Därvid är dock att märka, att om
sänkrörelsen ej kan inledas eller utföras utan
maskinkraft, är förbikopplingsanordning nödvändig.
Enär avstanningsvägen för lyftmaskineriet vid denna
