15 sept. 1928
MEKANIK
157
V–––––{
i
1 I 1
j––-I––^

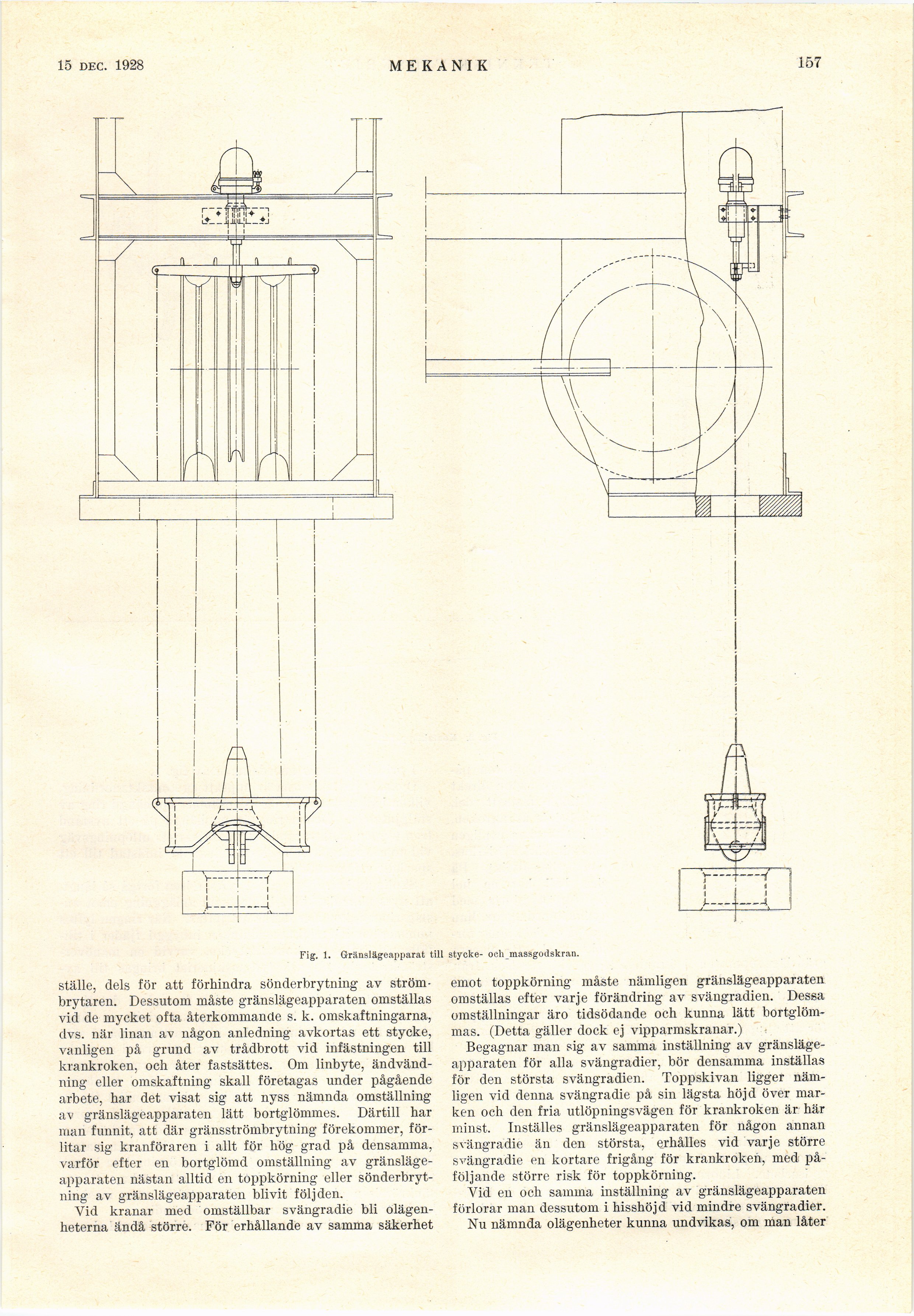

Fig. 1. Gränslägeapparat till
ställe, dels för att förhindra sönderbrytning av
strömbrytaren. Dessutom måste gränslägeapparaten omställas
vid de mycket ofta återkommande s. k. omskaftningarna,
dvs. när linan av någon anledning avkortas ett stycke,
vanligen på grund av trådbrott vid infästningen till
krankroken, och åter fastsättes. Om linbyte,
andvändning eller omskaftning skall företagas under pågående
arbete, har det visat sig att nyss nämnda omställning
av gränslägeapparaten lätt bortglömmes. Därtill har
man funnit, att där gränsströmbrytning förekommer,
förlitar sig kranföraren i allt för hög grad på densamma,
varför efter en bortglömd omställning av
gränslägeapparaten nästan alltid en toppkörning eller
sönderbryt-ning av gränslägeapparaten blivit följden.
Yid kranar med omställbar svängradie bli
olägenheterna ändå större. För erhållande av samma säkerhet
stycke- och massgodskran.
emot toppkörning måste nämligen gränslägeapparaten
omställas efter varje förändring av svängradien. Dessa
omställningar äro tidsödande och kunna lätt
bortglömmas. (Detta gäller dock ej vipparmskranar.)
Begagnar man sig av samma inställning av
gränslägeapparaten för alla svängradier, bör densamma inställas
för den största svängradien. Toppskivan ligger
nämligen vid denna svängradie på sin lägsta höjd över
marken och den fria utlöpningsvägen för krankroken är här
minst. Inställes gränslägeapparaten för någon annan
svängradie än den största, erhålles vid varje större
svängradie en kortare frigång för krankroken, med
påföljande större risk för toppkörning.
Vid en och samma inställning av gränslägeapparaten
förlorar man dessutom i hisshöj d vid mindre svängradier.
Nu nämnda olägenheter kunna undvikas, om man låter
