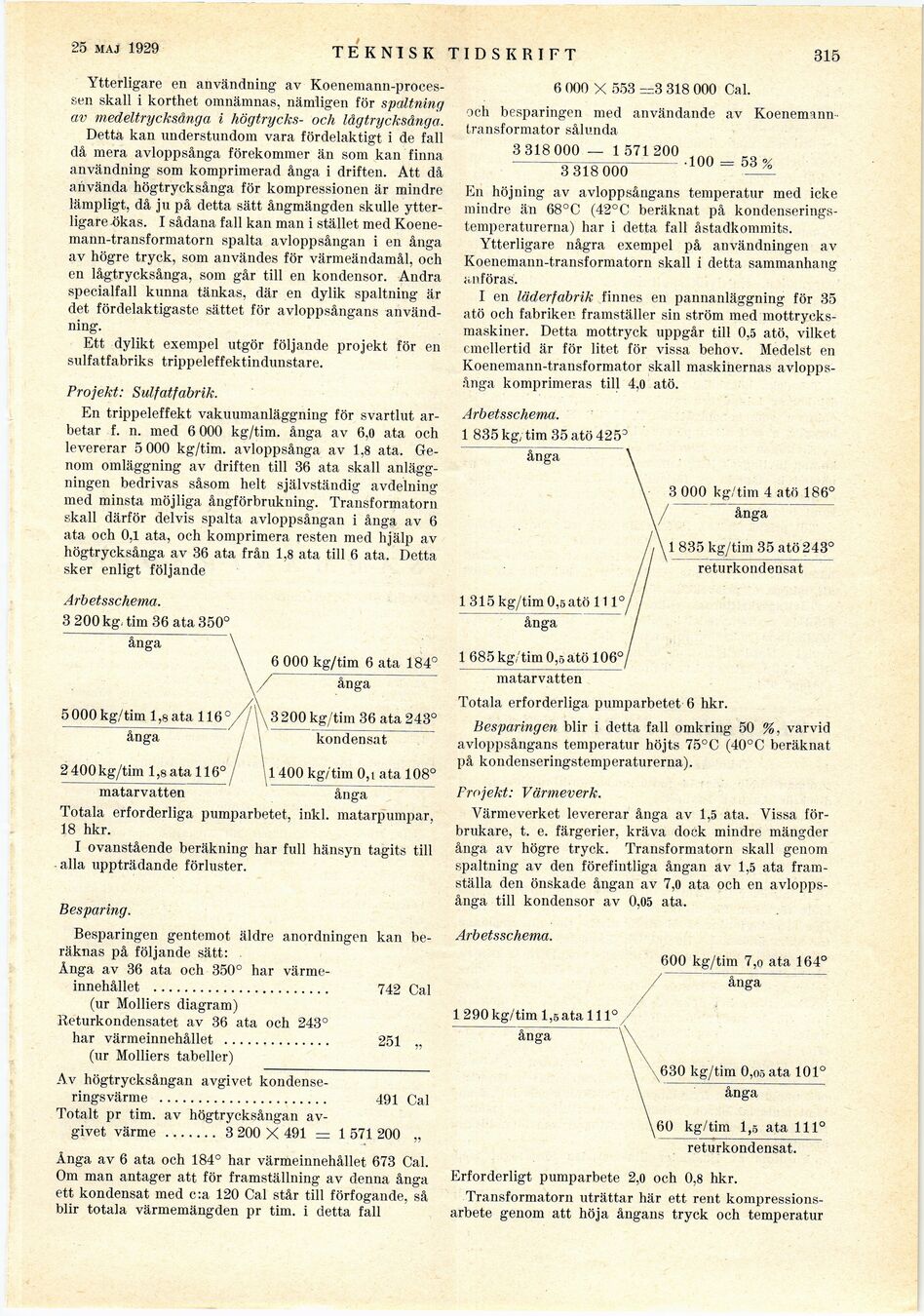

15 juni 1929
TEKNISK TIDSKRIFT
315
Ytterligare en användning av
Koenemann-proces-sen skall i korthet omnämnas, nämligen för spaltning
av medeltrycksånga i högtrycks- och lågtrycksånga.
Detta kan understundom vara fördelaktigt i de fall
då mera avloppsånga förekommer än som kan finna
användning som komprimerad ånga i driften. Att då
använda högtrycksånga för kompressionen är mindre
lämpligt, då ju på detta sätt ångmängden skulle
ytterligare -ökas. I sådana fall kan man i stället med
Koene-mann-transformatorn spalta avloppsångan i en ånga
av högre tryck, som användes för värmeändamål, och
en lågtrycksånga, som går till en kondensor. Andra
specialfall kunna tänkas, där en dylik spaltning är
det fördelaktigaste sättet för avloppsångans
användning.
Ett dylikt exempel utgör följande projekt för en
sulfatfabriks trippeleffektindunstare.
Projekt: Sulfatfabrik.
En trippeleffekt vakuumanläggning för svartlut
arbetar f. n. med 6 000 kg/tim. ånga av 6,0 ata och
levererar 5 000 kg/tim. avloppsånga av 1,8 ata.
Genom omläggning av driften till 36 ata skall
anläggningen bedrivas såsom helt självständig avdelning
med minsta möjliga ångförbrukning. Transformatorn
skall därför delvis spalta avloppsångan i ånga av 6
ata och 0,1 ata, och komprimera resten med hjälp av
högtrycksånga av 36 ata från 1,8 ata till 6 ata. Detta
sker enligt följande
Arbetsschema.
3 200 kg, tim 36 ata 350°
6 000 X 553 =3 318 000 Cal.
och besparingen med användande av
Koenemann-transformator sålunda
ånga
6 000 kg/tim 6 ata 184°
’’’ ånga
5 000 kg/tim 1,8 ata 116 \\ 3200 kg/tim 36 ata 243°
ånga / \ kondensat
/
2 400kg/tim 1,8 ata 116° / 1400 kg/tim 0,i ata 108°
matarvatten ånga
Totala erforderliga pumparbetet, inkl. matarpumpar,
18 hkr.
I ovanstående beräkning har full hänsyn tagits till
alla uppträdande förluster.
Besparing.
Besparingen gentemot äldre anordningen kan
beräknas på följande sätt:
Ånga av 36 ata och 350° har
värmeinnehållet ..............................................742 Cal
(ur Molliers diagram)
Returkondensatet av 36 ata och 243°
har värmeinnehållet ............................251 „
(ur Molliers tabeller)
Av högtrycksångan avgivet
kondenserings värme ............................................491 Cal
Totalt pr tim. av högtrycksångan
avgivet värme....... 3 200 X 491 — 1 571 200 „
Ånga av 6 ata och 184° har värmeinnehållet 673 Cal.
Om man antager att för framställning av denna ånga
ett kondensat med c:a 120 Cal står till förfogande, så
blir totala värmemängden pr tim. i detta fall
3 318 000 — 1 571 200
100 = 53 %
3 318 000
En höjning av avloppsångans temperatur med icke
mindre än 68°C (42°C beräknat på
kondenserings-temperaturerna) har i detta fall åstadkommits.
Ytterligare några exempel på användningen av
Koenemann-transformatorn skall i detta sammanhang
anföras.
I en läderfabrik finnes en pannanläggning för 35
atö och fabriken framställer sin ström med
mottrycks-maskiner. Detta mottryck uppgår till 0,5 atö, vilket
emellertid är för litet för vissa behov. Medelst en
Koenemann-transformator skall maskinernas
avloppsånga komprimeras till 4,0 atö.
Arbetsschema.
1 835 kg, tim 35 atö 4253
ånga
3 000 kg/tim 4 atö 186°
/ ånga
,1835 kg/tim 35 atö 243°
returkondensat
1315 kg/tim 0,5 atö 111°/
ånga
1685 kg/tim 0,5 atö 106°/
matarvatten
Totala erforderliga pumparbetet 6 hkr.
Besparingen blir i detta fall omkring 50 %, varvid
avloppsångans temperatur höjts 75°C (40°C beräknat
på kondenseringstemperaturerna).
Projekt: Värmeverk.
Värmeverket levererar ånga av 1,5 ata. Vissa
förbrukare, t. e. färgerier, kräva dock mindre mängder
ånga av högre tryck. Transformatorn skall genom
spaltning av den förefintliga ångan av 1,5 ata
framställa den önskade ångan av 7,0 ata och en
avloppsånga till kondensor av 0,05 ata.
Arbetsschema.
1290 kg/tim 1,5 ata 111°
ånga
600 kg/tim 7,o ata 164°
ånga
630 kg/tim 0,osata 101°
ånga
60 kg/tim 1,5 ata 111°
returkondensat.
Erforderligt pumparbete 2,0 och 0,8 hkr.
Transformatorn uträttar här ett rent
kompressionsarbete genom att höja ångans tryck och temperatur
