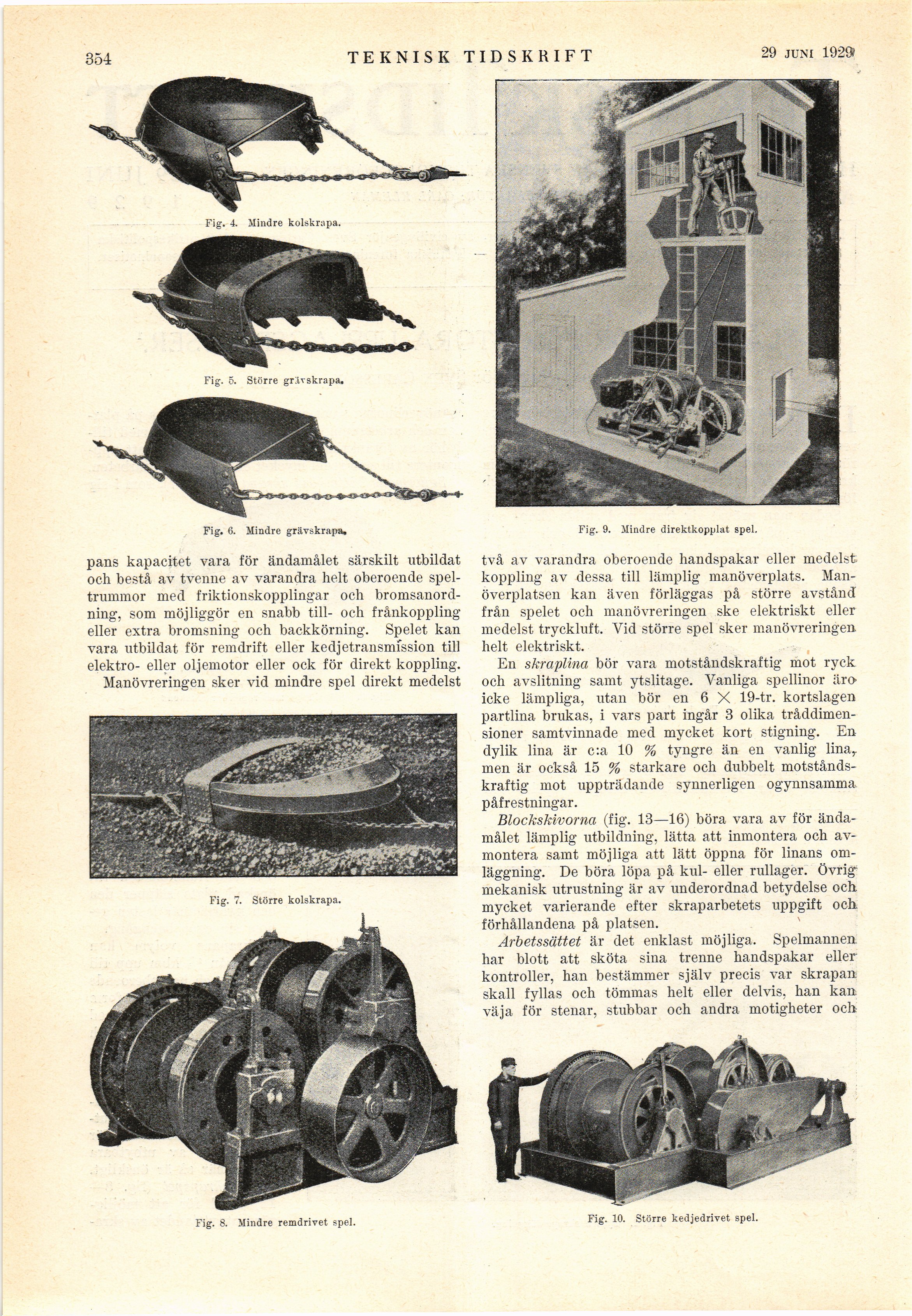

Fig. 5. Större grävskrapa.
29 juni 1929
Fig. 4. Mindre kolskrapa.
Fig. 6. Mindre grävskrapa,
pans kapacitet vara för ändamålet särskilt utbildat
och bestå av tvenne av varandra helt oberoende
speltrummor med friktionskopplingar och
bromsanordning, som möjliggör en snabb till- och frånkoppling
eller extra bromsning och backkörning. Spelet kan
vara utbildat för remdrift eller kedjetransmfssion till
elektro- eller oljemotor eller ock för direkt koppling.
Manövreringen sker vid mindre spel direkt medelst
Fig. 8. Mindre remdrivet spel.
Fig. 9. Mindre direktkopplat spel.
två av varandra oberoende handspakar eller medelst
koppling av dessa till lämplig manöverplats.
Manöverplatsen kan även förläggas på större avstånd
från spelet och manövreringen ske elektriskt eller
medelst tryckluft. Vid större spel sker manövreringen
helt elektriskt.
En skraplina bör vara motståndskraftig mot ryck
och avslitning samt ytslitage. Vanliga spellinor
äro-icke lämpliga, utan bör en 6 X 19-tr. kortslagen
partlina brukas, i vars part ingår 3 olika
tråddimensioner samtvinnade med mycket kort stigning. En
dylik lina är c:a 10 % tyngre än en vanlig linar
men är också 15 % starkare och dubbelt
motståndskraftig mot uppträdande synnerligen ogynnsamma
påfrestningar.
Blockskivorna (fig. 13—16) böra vara av för
ändamålet lämplig utbildning, lätta att inmontera och
avmontera samt möjliga att lätt öppna för linans
omläggning. De böra löpa på kul- eller rullager. Övrig
mekanisk utrustning är av underordnad betydelse och
mycket varierande efter skraparbetets uppgift och.
förhållandena på platsen.
Arbetssättet är det enklast möjliga. Spelmannen
har blott att sköta sina trenne handspakar eller
kontroller, han bestämmer själv precis var skrapan
skall fyllas och tömmas helt eller delvis, han kan
väja för stenar, stubbar och andra motigheter och
Fig. 10. Större kedjedrivet spel.
Fig. 7. Större kolskrapa.
