26 OKT. 1929
TEKNISK TIDSKRIFT
533
upp. Fig. 5 är f. ö. en
anläggning, där alla för- och
efterbehandlingar ske
automatiskt. Föremålen
upphängas i ställningar och
dessa upphängas för hand i
den ovan omtalade
reningsapparaten. Då en sådan
ställning gått ett varv i
reningsapparaten, lyftes den bort av
en medbringare, som sitter
på en länkkedja, som är i
rörelse. Ställningarna föras
sedan av denna genom olika
spolapparater och hamna
slutligen i själva
galvanise-ringsapparaten. Därifrån
föras de automatiskt vidare
genom en spolapparat, ett
varmvattenbad och en
torkugn till poleringsverkstaden.
Sådana anläggningar som
den i fig. 5 visade äro
utförda bl. a. vid fabriker
tillhöriga Siemenskoncernen
och A. E. G. I Sverige är
en dylik anläggning f. n.
under utförande hos
Velocipedaktiebolaget Lindblad i Stockholm.
Apparaten kan givetvis användas vid såväl
förnickling som försilvring och förgyllning. —n.
met innanför det ringformiga karet befinna sig
kompressorn och drivanordningen. Rotationshastigheten kan
varieras, så att man kan erhålla den för olika material
hos föremålen lämpligaste.
Fig. 3 visar den större effekten hos automatiska
gal-vaniseringsapparater med ringformigt kar i jämförelse
med effekten hos äldre galvaniseringsapparater, där
föremålen icke äro i rörelse under galvaniseringen.
Genom införandet av automatiska
galvaniseringsapparater erhåller man bättre kontroll över att alla föremål
få stanna i badet den tid som erfordras, varjämte ett
bestämt antal föremål bli färdigbehandlade pr tidsenhet,
varigenom de arbetsprocedurer föremålen måste undergå
före och efter den galvaniska behandlingen, kunna
ordnas mera rationellt.

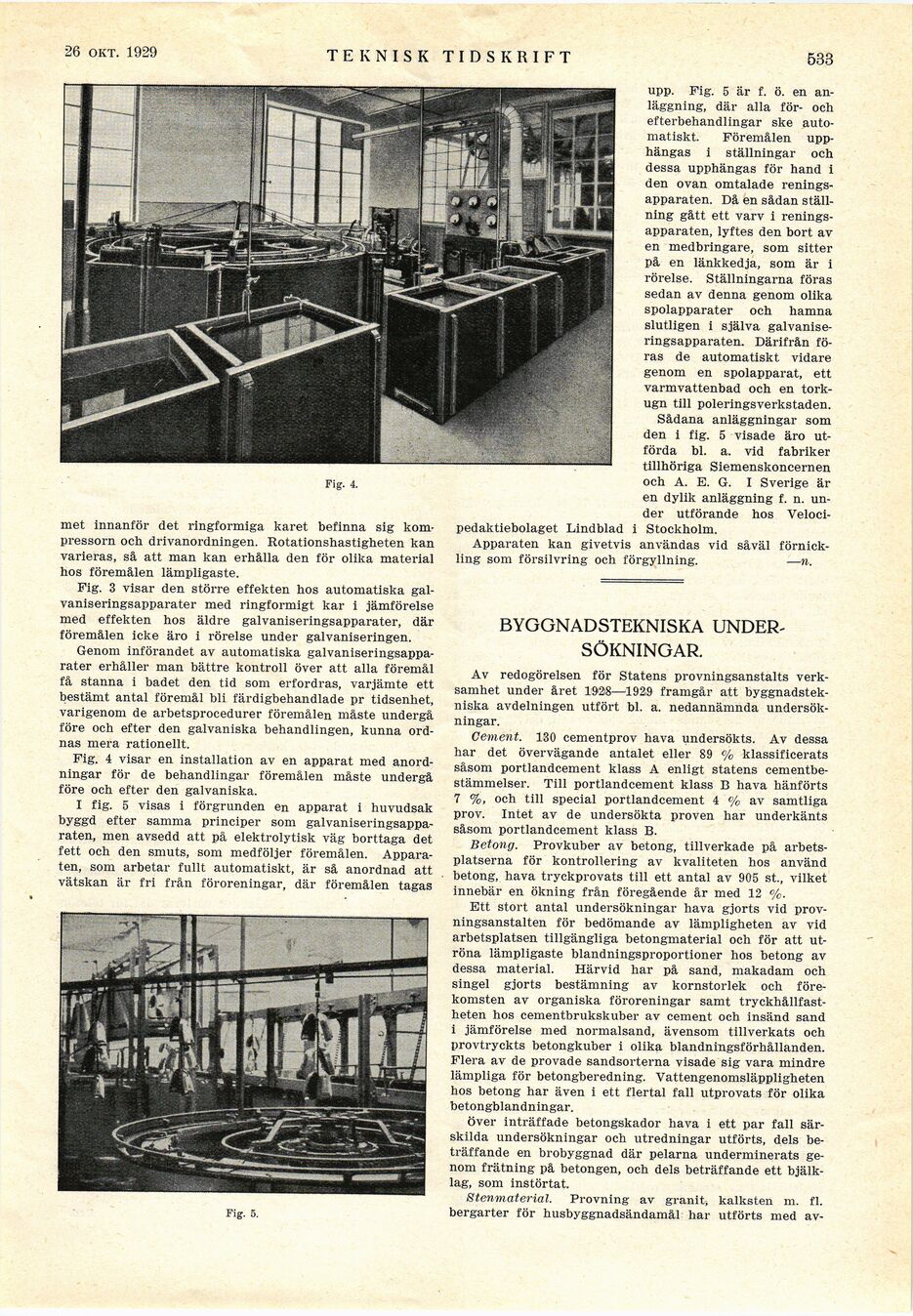

Fig. 4 visar en installation av en apparat med
anordningar för de behandlingar föremålen måste undergå
före och efter den galvaniska.
I fig. 5 visas i förgrunden en apparat i huvudsak
byggd efter samma principer som
galvaniseringsappa-raten, men avsedd att på elektrolytisk väg borttaga det
fett och den smuts, som medföljer föremålen.
Apparaten, som arbetar fullt automatiskt, är så anordnad att
vätskan är fri från föroreningar, där föremålen tagas
Fig. 4.
Fig. 5.
BYGGNADSTEKNISKA
UNDERSÖKNINGAR.
Av redogörelsen för Statens provningsanstalts
verksamhet under året 1928—1929 framgår att
byggnadstekniska avdelningen utfört bl. a. nedannämnda
undersökningar.
Cement. 130 cementprov hava undersökts. Av dessa
har det övervägande antalet eller 89 % klassificerats
såsom portlandcement klass A enligt statens
cementbestämmelser. Till portlandcement klass B hava hänförts
7 %, och till special portlandcement 4 % av samtliga
prov. Intet av de undersökta proven har underkänts
såsom portlandcement klass B.
Betong. Provkuber av betong, tillverkade på
arbetsplatserna för kontrollering av kvaliteten hos använd
betong, hava tryckprovats till ett antal av 905 st., vilket
innebär en ökning från föregående år med 12 %.
Ett stort antal undersökningar hava gjorts vid
provningsanstalten för bedömande av lämpligheten av vid
arbetsplatsen tillgängliga betongmaterial och för att
utröna lämpligaste blandningsproportioner hos betong av
dessa material. Härvid har på sand, makadam och
singel gjorts bestämning av kornstorlek och
förekomsten av organiska föroreningar samt
tryckhållfastheten hos cementbrukskuber av cement och insänd sand
i jämförelse med normalsand, ävensom tillverkats och
provtryckts betongkuber i olika blandningsförhållanden.
Flera av de provade sandsorterna visade sig vara mindre
lämpliga för betongberedning. Vattengenomsläppligheten
hos betong har även i ett flertal fall utprovats för olika
betongblandningar.
över inträffade betongskador hava i ett par fall
särskilda undersökningar och utredningar utförts, dels
beträffande en brobyggnad där pelarna underminerats
genom frätning på betongen, och dels beträffande ett
bjälklag, som instörtat.
Stenmaterial. Provning av granit, kalksten m. fi.
bergarter för husbyggnadsändamål har utförts med av-
