Full resolution (JPEG) - On this page / på denna sida - Häfte 44. 2 nov. 1929 - Svenska flygtekniska undersökningar, av Tord Ångström
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
9 nov. 1929
TE KNIS K TIDS KRIFT
541
ställning. För stål synes korrosionsekvivalenten icke
vara beroende av plåttjockleken.
Då korrosionen är att betrakta som ett ytfenomen,
iir det självklart, att dess procentuella inflytande på
plåtmaterialets hållfasthet blir större, i samma mån
som plåtmaterialets tjocklek minskas. Det ligger
därför nära till hands att teoretiskt antaga, att av olika
material med samma korrosionsekvivalent och
specifik hållfasthet det bör föredragas, som besitter
mindre specifik vikt. Denna synpunkt får dock icke
vara utslagsgivande, ty förhållandena kunna gestalta
sig mycket olika beroende på huru ingenjören löser
de rent konstruktiva problemen. Materialens
konstruktiva meriter bliva nog alltid de dominerande.
Tillbörlig hänsyn bör emellertid alltid tagas till
korrosionsekvivalenten.
De ifrågavarande korrosionsundersökningarna hava
även omfattat en undersökning av effektiviteten av
en del olika skyddsmedel. Resultaten i detta
hänseende framgå av fig. 9 a och b. Det är av stort
intresse att därvid kunna konstatera, att vissa
skyddsmedel efter en viss tids behandling medföra en
otvetydig försämring jämfört med oskyddat material.
Den nyss omnämnda korrosionsekvivalenten är
emellertid icke ensam avgörande för den inverkan,
som korrosionen har på hållfasthetsegenskaperna,
Inflytandet på materialets tänjbarhet är för vissa
material högst betydande (detta gäller i allmänhet för
lätta legeringar av typen duraluminiuin) och måste
i många fall sägas vara av allvarlig betydelse. Denna
inverkan gör sig särskilt märkbar vid
utmattnings-påkänningar, och hänsynen till dessa måste skänkas
större beaktande. Bifogade fig. 10, 11 och 12 visa
karakteristiska korrosionsangrepp på duraluminium,
stål och "rostfritt" stål, vilka material varit utsatta
för identiskt samma förhållanden. Med kännedom
om att spänningarna vid en anvisning (scratch)
stegras i proportion med en faktor d , där d = djupet
och r krökningsradien vid bottnen av repan, kan
M/WAßCK

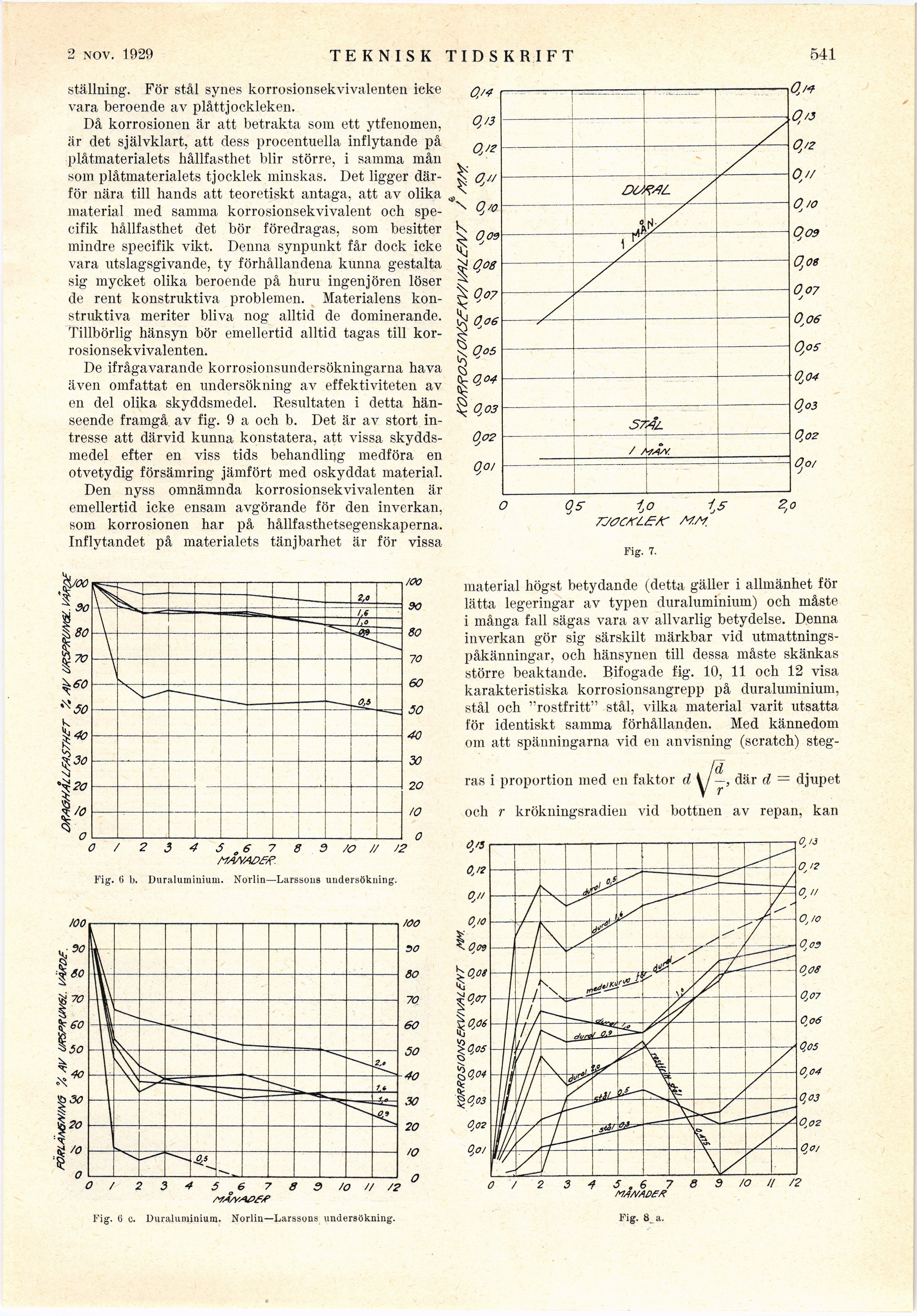

Fig. (i b. Duraluminium. Norlin—Larssons undersökning.
qs to is
zyøcxif/c MM
Fig. 7.
Fig. 6 c. Duraluminium. Norlin—Larssons undersökning.
Fig. 8. a.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
