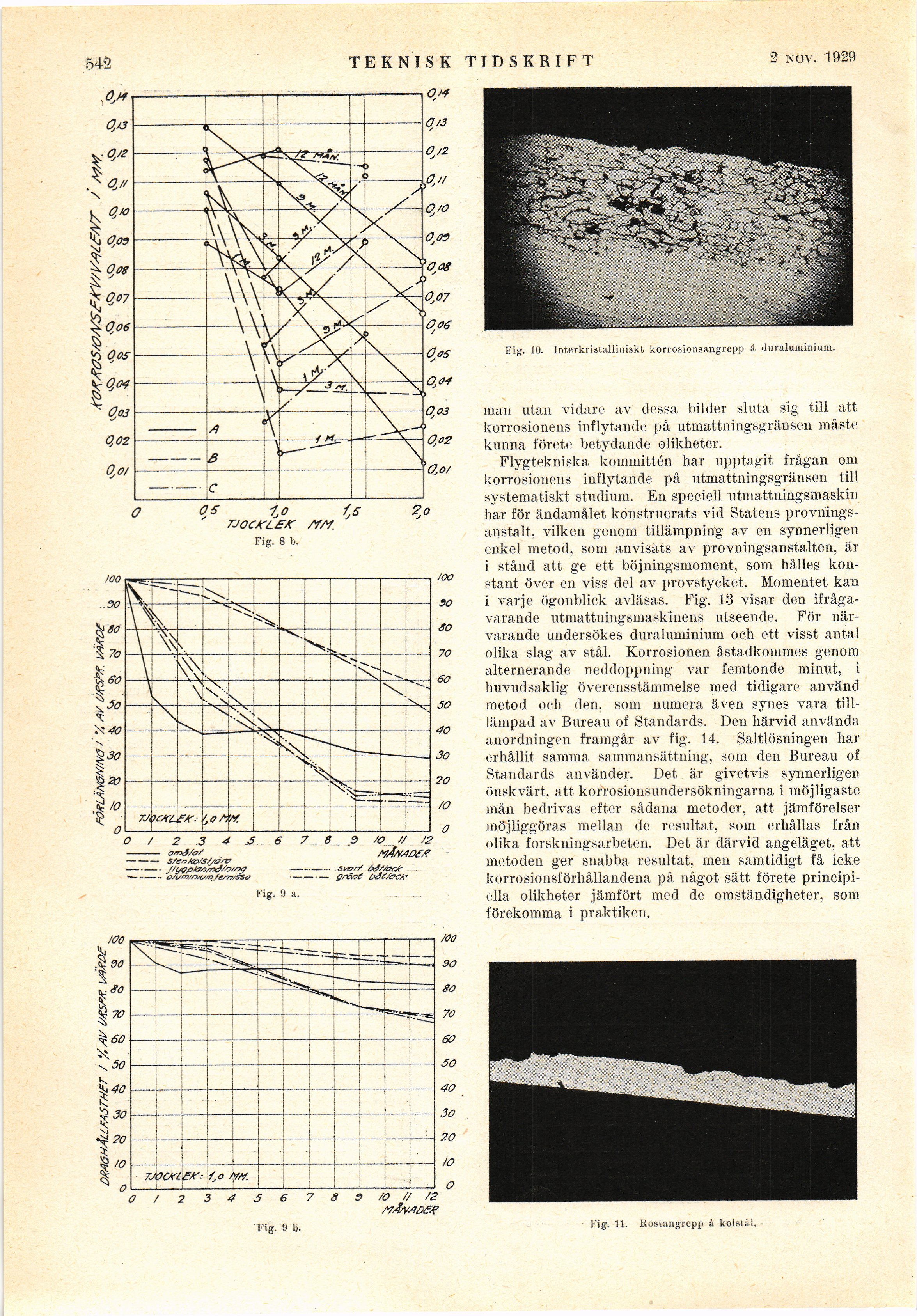

542
TEKNISK TIDSKRIFT
2 sov. 1929
Fig. 8 b.
Fig. 10. Interkristalliniskt korrosionsangrepp ä duraluminium.
man utan vidare av dessa bilder sluta sig till att
korrosionens inflytande på utmattningsgränsen måste
kunna förete betydande olikheter.
Flygtekniska kommittén har upptagit frågan om
korrosionens inflytande på utmattningsgränsen till
systematiskt studium. En speciell utmattningsmaskin
bar för ändamålet konstruerats vid Statens
provningsanstalt, vilken genom tillämpning av en synnerligen
enkel metod, som anvisats av provningsanstalten, är
i stånd att ge ett böjningsmoment, som hålles
konstant över en viss del av provstycket. Momentet kan
i varje ögonblick avläsas. Fig. 13 visar den
ifrågavarande utmattningsmaskinens utseende. För
närvarande undersökes duraluminium och ett visst antal
olika slag av stål. Korrosionen åstadkommes genom
alternerande neddoppning var femtonde minut, i
huvudsaklig överensstämmelse med tidigare använd
metod och den. som numera även synes vara
till-lämpad av Bureau of Standards. Den härvid använda
anordningen framgår av fig. 14. Saltlösningen har
erhållit samma sammansättning, som den Bureau of
Standards använder. Det är givetvis synnerligen
önskvärt, att korrosionsundersökningarna i möjligaste
mån bedrivas efter sådana metoder, att jämförelser
möjliggöras mellan de resultat, som erhållas från
olika forskningsarbeten. Det är därvid angeläget, att
metoden ger snabba resultat, men samtidigt få icke
korrosionsförhållandena på något sätt förete
principiella olikheter jämfört med de omständigheter, som
förekomma i praktiken.
2 3 4 s
omé/ø/
J/t/ØP&l/rxf/wig
ø7üm//Ht//nJe/-o/SS<7
9 /O // Jg
M/f/YMISf
–––-sn?/* W/acJr
––-gràøé tàt/øcfr
Fig. 9 a.
Fig. 11. Kostangrepp å kolsiäl,
JOO
SO
SO
70
60
SO
40
30
20
/O
o
3 4 5 6 7 8 3 /O // S2
Sf
Fig. 9 b.
