Full resolution (JPEG) - On this page / på denna sida - Häfte 51. 21 dec. 1929 - De legerade stålens plats i svensk ståltillverkning, av Arvid Johansson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
1(5 Nov. 1929
TEKNISK TIDSKRIFT
669

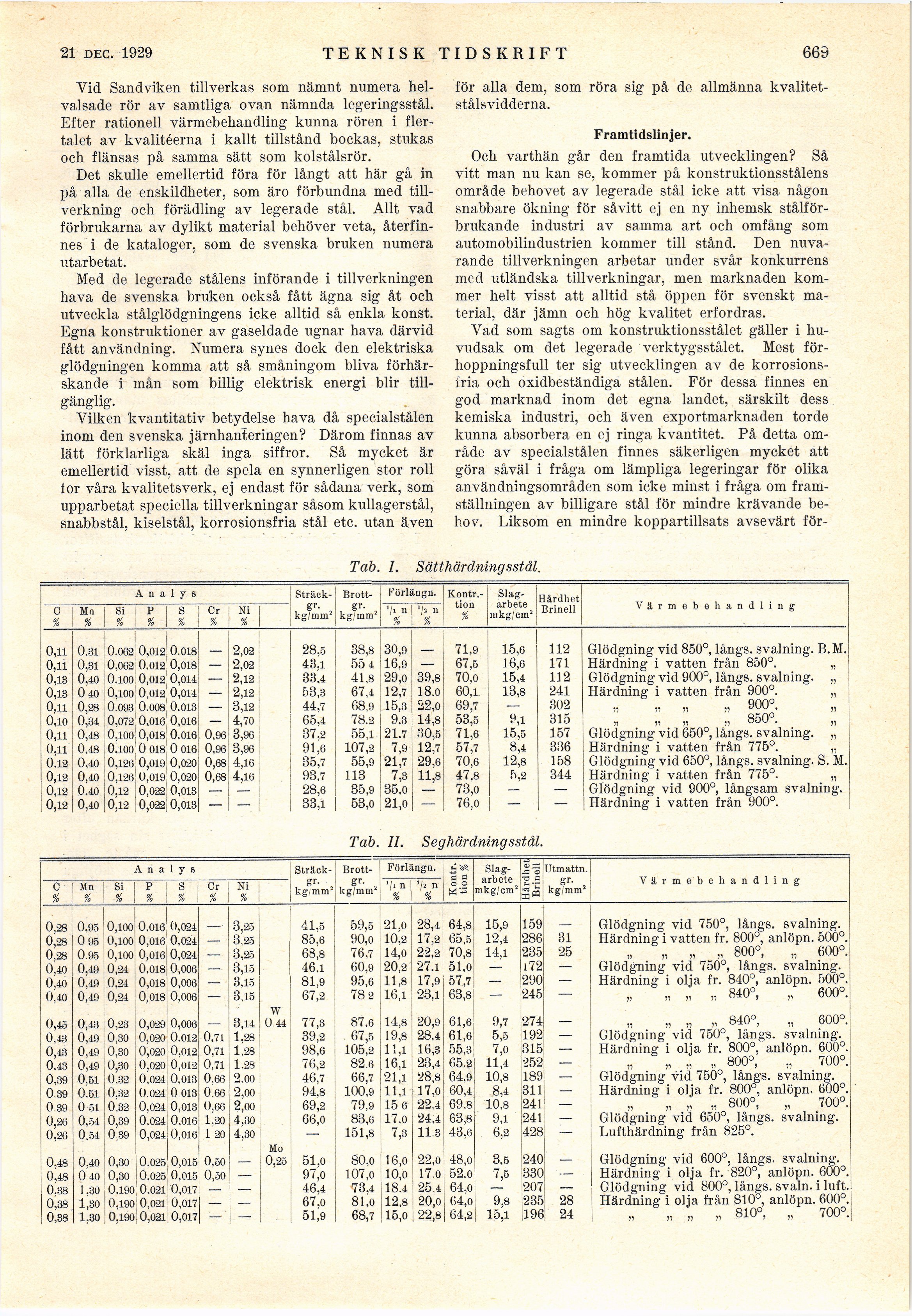

Vid Sandviken tillverkas som nämnt numera
helvalsade rör av samtliga ovan nämnda legeringsstål.
Efter rationell värmebehandling kunna rören i
flertalet av kvalitéerna i kallt tillstånd bockas, stukas
och flänsas på samma sätt som kolstålsrör.
Det skulle emellertid föra för långt att här gå in
på alla de enskildheter, som äro förbundna med
tillverkning och förädling av legerade stål. Allt vad
förbrukarna av dylikt material behöver veta,
återfinnes i de kataloger, som de svenska bruken numera
utarbetat.
Med de legerade stålens införande i tillverkningen
hava de svenska bruken också fått ägna sig åt och
utveckla stålglödgningens icke alltid så enkla konst.
Egna konstruktioner av gaseldade ugnar hava därvid
fått användning. Numera synes dock den elektriska
glödgningen komma att så småningom bliva
förhärskande i mån som billig elektrisk energi blir
tillgänglig.
Vilken kvantitativ betydelse hava då specialstålen
inom den svenska järnhanteringen? Därom finnas av
lätt förklarliga skäl inga siffror. Så mycket är
emellertid visst, att de spela en synnerligen stor roll
lor våra kvalitetsverk, ej endast för sådana verk, som
upparbetat speciella tillverkningar såsom kullagerstål,
snabbstål, kiselstål, korrosionsfria stål etc. utan även
för alla dem, som röra sig på de allmänna
kvalitet-stålsvidderna.
Framtidslinjer.
Och varthän går den framtida utvecklingen? Så
vitt man nu kan se, kommer på konstruktionsstålens
område behovet av legerade stål icke att visa någon
snabbare ökning för såvitt ej en ny inhemsk
stålför-brukande industri av samma art och omfång som
automobilindustrien kommer till stånd. Den
nuvarande tillverkningen arbetar under svår konkurrens
med utländska tillverkningar, men marknaden
kommer helt visst att alltid stå öppen för svenskt
material, där jämn och hög kvalitet erfordras.
Vad som sagts om konstruktionsstålet gäller i
huvudsak om det legerade verktygsstålet. Mest
förhoppningsfull ter sig utvecklingen av de
korrosions-fria och oxidbeständiga stålen. För dessa finnes en
god marknad inom det egna landet, särskilt dess
kemiska industri, och även exportmarknaden torde
kunna absorbera en ej ringa kvantitet. På detta
område av specialstålen finnes säkerligen mycket att
göra såväl i fråga om lämpliga legeringar för olika
användningsområden som icke minst i fråga om
framställningen av billigare stål för mindre krävande
behov. Liksom en mindre koppartillsats avsevärt för-
Tab. I. Sätthärdningsstål.
Ana i y s Sträck- Brott- Förlängn. Kontr.- tion % [-Slag-arbete-] {+Slag- arbete+} mkg/cm2 Hårdhet Värmebehandling
C % Ma % Si % P % - S % Cr % Ni % gr. kg/mm! gr- kg/mm2 ’/• n % */2 n % Brinell
0,11 0,31 0.062 0,012 0.018 _ 2,02 28,5 38,8 30,9 _ 71,9 15,6 112 Glödgning vid 850°, långs, svalning. B.M.
0,u 0,31 0,062 0.012 0,018 — 2,02 43,1 55 4 16,9 — 67,5 16,6 171 Härdning i vatten från 850°. „
0,13 0,40 O.ioo 0,012 0,014 0,012 0,014 — 2,12 33.4 41,8 29,0 39,8 70,0 15,4 112 Glödgning vid 900°, långs, svalning. „
0,13 0 40 0,100 — 2,12 53,3 67,4 12,7 18.0 60,1 13,8 241 Härdning i vatten från 900°. „
0,11 0,28 0.093 0.008 0.013 — 3,12 44,7 68,9 15,3 22,0 69,7 —■ 302 900° ii ii ii ii • ii
0,10 0,34 0,072 0,016’ 0,016 — 4,70 65,4 78.2 9.3 14,8 53,5 315 ii ii ii ii 850 . „
0,ii 0,48 0,100 0,018 0.016 0,96 3,96 37,2 55,1 21.7 30,5 71,6 15,5 157 Glödgning vid 650°, långs, svalning. „
0,11 0,48 0,100 0 018’ 0 016 0,96 3,96 91,6 107,2 7,9 12,7 57,7 8,4 336 Härdning i vatten från 775°. „
0.12 0,40 0,126 0,019; 0,020 0,68 4,16 35,7 55,9 21,7 29,6 70,6 12,8 158 Glödgning vid 650°, långs, svalning. S. M.
0,12 0,40 0,126 0,019 0,020 0,68 4,16 93,7 113 7,3 11,8 47,8 5,2 344 Härdning i vatten från 775°. „
0,12 0.40 0,12 0,022; 0,013 — — 28,6 35,9 35,0 — 73,0 — — Glödgning vid 900°, långsam svalning.
0,12 0,40 0,12 0,022 0,013 — — 33,1 53,0 21,0 — 76,0 — — Härdning i vatten från 900°.
Tab. II. Seghärdningsstål.
Ana lys Sträck-
C % Mn % Si % P % S % Cr % Ni % [-gr-kg-] {+gr- kg+} mm-
Brott-
Förlänga.
’/■ n I */. n
K C
O O
«’S
Slag- -3 Utmattn.
arbete fø.S gr.
mkg/cm2 ^£ kg/mm2
Värmebehandlin;
0,28 0,95 0,ioo 0.016 (),024 — 3,25 41,5 69,5 21,0 28,4 64,8 15,9 159 — Glödgning vid 750°, långs, svalning.
0,28 0 95 0,100 0,016 0,021 — 3,25 85,6 90,0 10,2 17,2 65,5 12,4 286 31 Härdning i vatten fr. 800°, anlöpn. 500°.
0,28 0.95 0,100 0,016 0,024 — 3,25 68,8 76,7 14,0 22,2 70,8 14,1 235 25 „ „ „ „ 800°, „ 600°.
0,40 0,49 0,24 0,018 0,006 — 3,15 46.1 60,9 20,2 27.1 51,0 — 172 — Glödgning vid 750°, långs, svalning.
0,40 0,49 0,24 0,018 0,006 — 3,15 81,9 95,6 11,8 17,9 57,7 — 290 — Härdning i olja fr. 840°, anlöpn. 500°.
0,40 0,49 0,24 0,018 0,006 — 3,15 67,2 78 2 16,1 23,1 63,8 — 245 — „ „ „ „ 840°, „ 600°.
w
0,45 0,43 0,23 0,029 0,006 — 3,14 0 44 77,3 87,6 14,8 20,9 61,6 9,7 274 — „ „ „ „ 840°, „ 600°.
0,43 0,49 0,30 0,020 0.012 0.71 1.28 39,2 67,5 19,8 28,4 61,6 5,5 192 — Glödgning vid 750°, långs, svalning.
0,43 0.49 0,30 0,020 0,012 0,71 1,28 98,6 105,2 11,1 16,3 55.3; 7,0 315 — Härdning i olja fr. 800°, anlöpn. 600°.
0.43 0^49 0,30 0,020 0,012 0,71 1.28 76,2 82.6 16,1 23,4 65.2 11,4 252 — „ „ „ „ 800°, „ 700°.
0,39 0,51 0,32 0,024 0.013 0.66 2.00 46,7 66,7 21,1 28,8 64,9 10,8 1891 — Glödgning vid 750°, långs, svalning.
0.39 0.51 0.32 0.024 0.013 0.66 2,00 94.8 100.9 11,1 17,0 60,4 8,4 311 — Härdning i olja fr. 800°, anlöpn. 600°.
0.39 0 51 0^32 0,024 0,013 0,66 2,00 69,2 79,9 15 6 22.4 69.8 10.8 |24l| — „ „ „ „ 800°, „ 700°.
0,26 0,54 0,39 0,024 0,016 1,20 4,30 66,0 83,6 17,0 24.4 63,8 9,1 241 — Glödgning vid 650°, långs, svalning.
0,26 0,54 0.39 0,024 0,016 1 20 4,30 — 151,8 7,3 11.3 43,6 6,2 428, — Lufthärdning från 825°.
Mo
0,48 0,40 0,30 0.025 0,015 0,50 — 0,25 51,0 80,0 16,0 22,0 48,0 3,5 240: — Glödgning vid 600°, långs, svalning.
0,48 Oio 0,30 !0.025 0,015 0,50 — 97,0 107,0 10,0 17.0 52.0 7,5 330 — Härdning i olja fr. 820°, anlöpn. 600°.
0,38 1,30 0.19O10.021 0,017 — — 46,4 73,4 18.4 25.4 64,0 — 2071 — Glödgning vid 800°, långs, svaln. i luft.
0,38 1,30 0,190 0,021 0,017 — — 67,0 81,0 12,8 20,0 64,0 9,8 235’ 28 Härdning i olja från 810° anlöpn. 600°.
0,38] 1,30 ;0.m 0,021’0,017 - — 51,9 68,7 15,0 22,8 64,2! 15,1 196j 24 „ „ „ „ 810°, „ 700°.j
<< prev. page << föreg. sida << >> nästa sida >> next page >>
