28

teknisk tidskrift

13 april 1929

A-fi,

Fig. 5.

3) Gruvan måste vara praktiskt taget torr, så att
ej "smet" bildas, vilket har till följd, att berget
fastnar i de relativt flacka och långa rullschakten.

Ett typiskt exempel på incline cut and fill eller
rill stope erhålles vid Old Dominion i Globe Ar.
tillhörande The Iron Cap Copper Comp. Malmen är
relativt rik hållande 4—11 % Cu och förekommer i en
1 200 meter lång gång varierande i mäktighet mellan
1 och 13 meter, stupningen är c:a 80°. Gångfyllnaden
är en hård och fast breccieartad kvartsit.
Häng-och liggvägg äro likaledes fasta och fyndigheten
sålunda väl lämpad för en igensättningsbrytning.

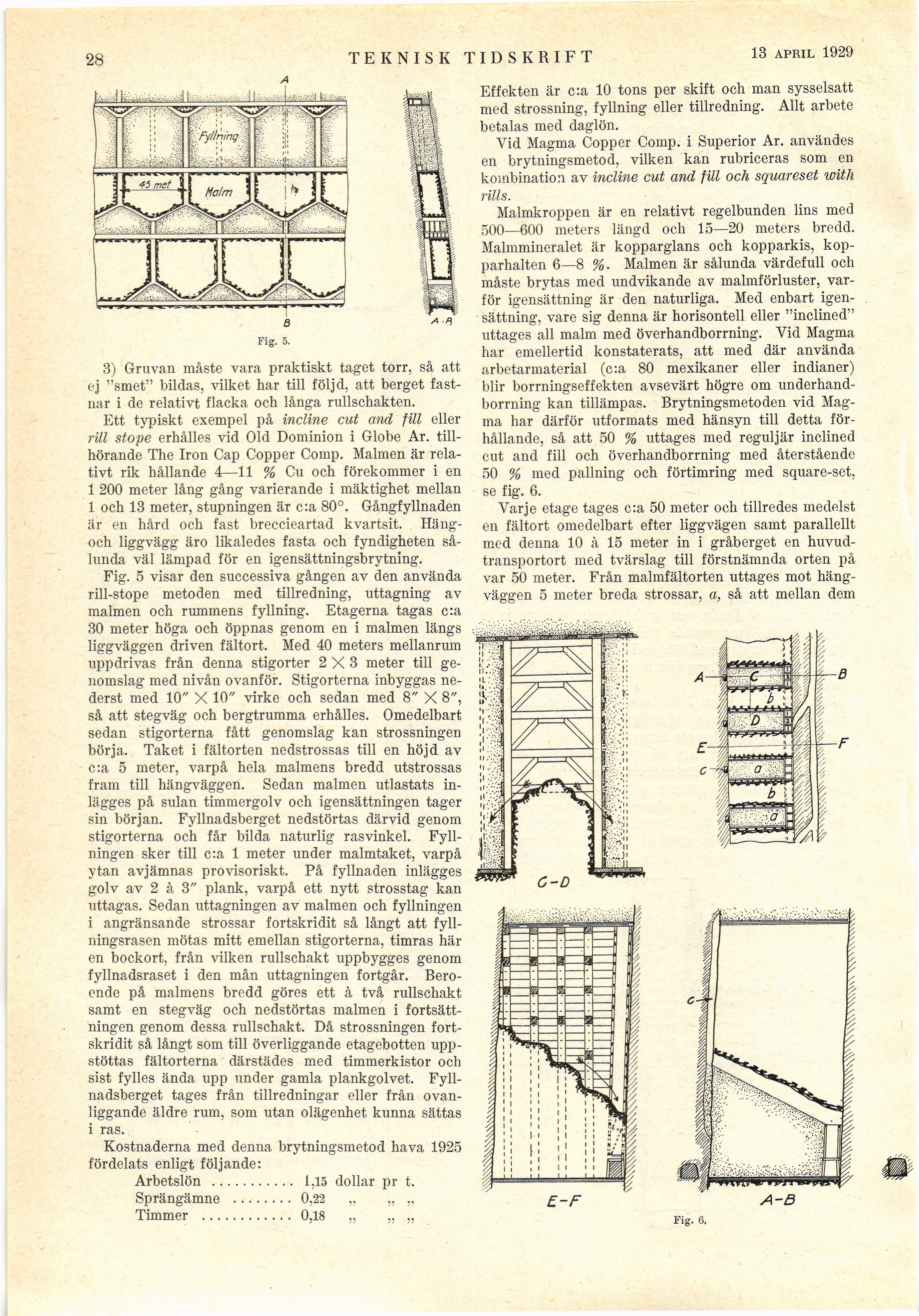

Fig. 5 visar den successiva gången av den använda
rill-stope metoden med tillredning, uttagning av
malmen och rummens fyllning. Etagerna tagas c:a
30 meter höga och öppnas genom en i malmen längs
liggväggen driven fältort. Med 40 meters mellanrum
uppdrivas från denna stigorter 2X3 meter till
genomslag med nivån ovanför. Stigorterna inbyggas
nederst med 10" X 10" virke och sedan med 8" X 8",
så att stegväg och bergtrumma erhålles. Omedelbart
sedan stigorterna fått genomslag kan strossningen
börja. Taket i fältorten nedstrossas till en höjd av
c:a 5 meter, varpå hela malmens bredd utstrossas
fram till hängväggen. Sedan malmen utlastats
inlägges på sulan timmergolv och igensättningen tager
sin början. Fyllnadsberget nedstörtas därvid genom
stigorterna och får bilda naturlig rasvinkel.
Fyllningen sker till c:a 1 meter under malmtaket, varpå
ytan avjämnas provisoriskt. På fyllnaden inlägges
golv av 2 à 3" plank, varpå ett nytt strosstag kan
uttagas. Sedan uttagningen av malmen och fyllningen
i angränsande strossar fortskridit så långt att
fyllningsrasen mötas mitt emellan stigorterna, timras
hälen bockort, från vilken rullschakt uppbygges genom
fyllnadsraset i den mån uttagningen fortgår.
Beroende på malmens bredd göres ett à två rullschakt
samt en stegväg och nedstörtas malmen i
fortsättningen genom dessa rullschakt. Då strossningen
fortskridit så långt som till överliggande etagebotten
uppstöttas fältorterna därstädes med timmerkistor och
sist fylles ända upp under gamla plankgolvet.
Fyllnadsberget tages från tillredningar eller från
ovanliggande äldre rum, som utan olägenhet kunna sättas
i ras.

Kostnaderna med denna brytningsmetod hava 1925
fördelats enligt följande:

Arbetslön ........... 1,15 dollar pr t.

Sprängämne ........ 0,22 „ „ „

Timmer ............ 0,18 „ „ ,,

Effekten är c:a 10 tons per skift och man sysselsatt
med strossning, fyllning eller tillredning. Allt arbete
betalas med daglön.

Vid Magma Copper Comp. i Superior Ar. användes
en brytningsmetod, vilken kan rubriceras som en
kombination av incline cut and fill och squareset with
ritts.

Malmkroppen är en relativt regelbunden lins med
500—600 meters längd och 15—20 meters bredd.
Malmmineralet är kopparglans och kopparkis,
kopparhalten 6—8 %. Malmen är sålunda värdefull och
måste brytas med undvikande av malmförluster,
varför igensättning är den naturliga. Med enbart
igensättning, vare sig denna är horisontell eller "inclined"
uttages all malm med överhandborrning. Vid Magma
har emellertid konstaterats, att med där använda
arbetarmaterial (c:a 80 mexikaner eller indianer)
blir borrningseffekten avsevärt högre om
underhandborrning kan tillämpas. Brytningsmetoden vid
Magma har därför utformats med hänsyn till detta
förhållande, så att 50 % uttages med reguljär inclined
cut and fill och överhandborrning med återstående
50 % med pallning och förtimring med square-set,
se fig. 6.

Varje etage tages c:a 50 meter och tillredes medelst
en fältort omedelbart efter liggvägen samt parallellt
med denna 10 à 15 meter in i gråberget en
huvud-transportort med tvärslag till förstnämnda orten på
var 50 meter. Från malmfältorten uttages mot
hängväggen 5 meter breda strossar, a, så att mellan dem

E-F

Fig. 6.
