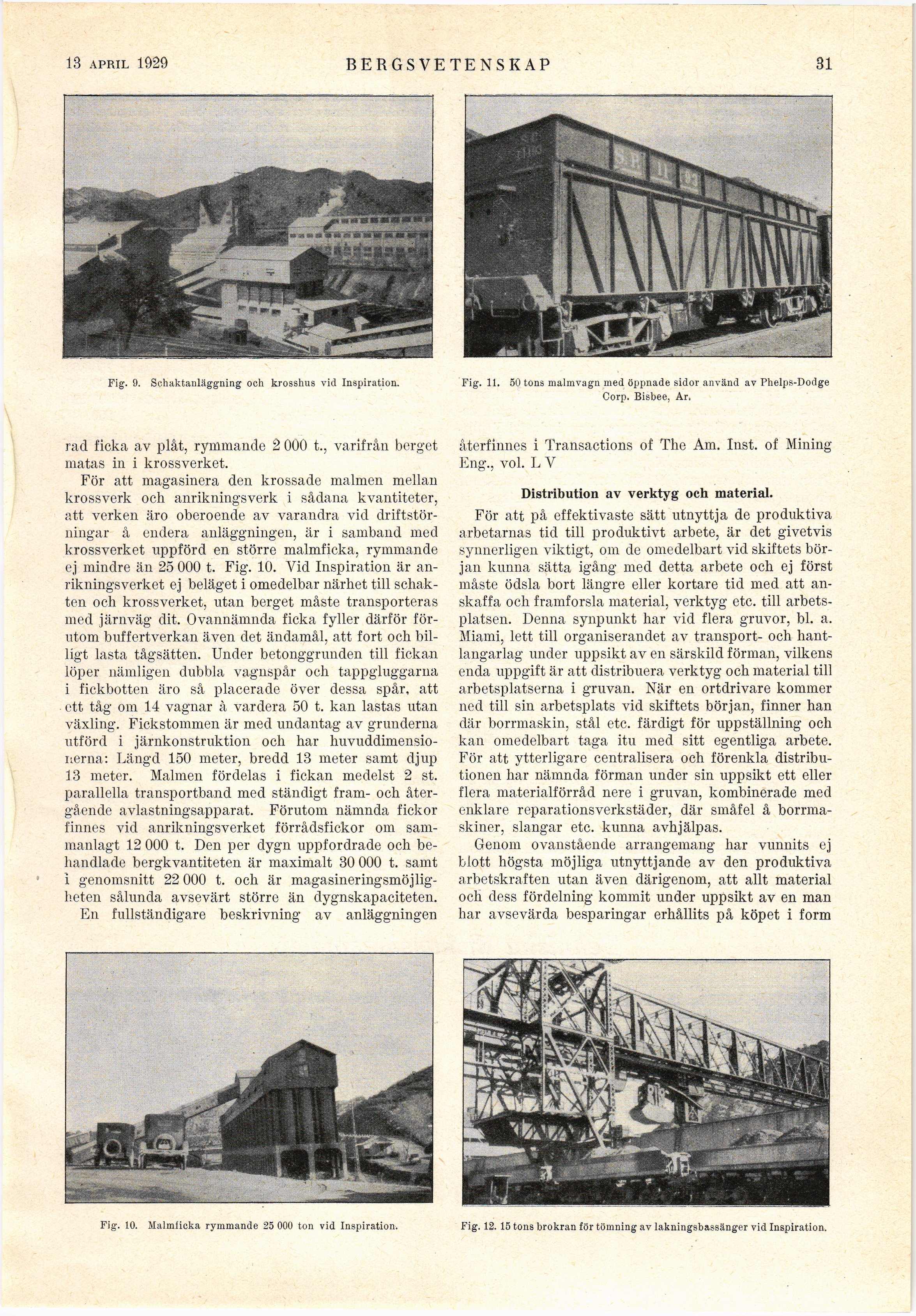

13 april 1929
bergsvetenskap
31
Fig. 9. Schaktanläggning och krosshus vid Inspiration.
rad ficka av plåt, rymmande 2 000 t., varifrån berget
matas in i krossverket.
För att magasinera den krossade malmen mellan
krossverk ocli anrikningsverk i sådana kvantiteter,
att verken äro oberoende av varandra vid
driftstörningar å endera anläggningen, är i samband med
krossverket uppförd en större malmficka, rymmande
ej mindre än 25 000 t. Fig. 10. Vid Inspiration är
anrikningsverket ej beläget i omedelbar närhet till
schakten och krossverket, utan berget måste transporteras
med järnväg dit. Ovannämnda ficka fyller därför
förutom buffertverkan även det ändamål, att fort och
billigt lasta tågsätten. Under betonggrunden till fickan
löper nämligen dubbla vagnspår och tappgluggarna
i fickbotten äro så placerade över dessa spår, att
ett tåg om 14 vagnar à vardera 50 t. kan lastas utan
växling. Fickstommen är med undantag av grunderna
utförd i järnkonstruktion och har
huvuddimensionerna: Längd 150 meter, bredd 13 meter samt djup
13 meter. Malmen fördelas i fickan medelst 2 st.
parallella transportband med ständigt fram- och
återgående avlastningsapparat. Förutom nämnda fickor
finnes vid anrikningsverket förrådsfickor om
sammanlagt 12 000 t. Den per dygn uppfordrade och
behandlade bergkvantiteten är maximalt 30 000 t. samt
i genomsnitt 22 000 t. och är
magasineringsmöjligheten sålunda avsevärt större än dygnskapaciteten.
En fullständigare beskrivning av anläggningen
Fig. 10. Malmiicka rymmande 25 000 ton vid Inspiration.
Fig. 11. 50 tons malmvagn med öppnade sidor använd av Phelps-Dodge
Corp. Bisbee, Ar.
återfinnes i Transactions of The Am. Inst, of Mining
Eng., vol. L Y
Distribution av verktyg och material.
För att på effektivaste sätt utnyttja de produktiva
arbetarnas tid till produktivt arbete, är det givetvis
synnerligen viktigt, om de omedelbart vid skiftets
början kunna sätta igång med detta arbete och ej först
måste ödsla bort längre eller kortare tid med att
anskaffa och framforsla material, verktyg etc. till
arbetsplatsen. Denna synpunkt har vid flera gruvor, bl. a.
Miami, lett till organiserandet av transport- och
hant-langarlag under uppsikt av en särskild förman, vilkens
enda uppgift är att distribuera verktyg och material till
arbetsplatserna i gruvan. När en ortdrivare kommer
ned till sin arbetsplats vid skiftets början, finner han
där borrmaskin, stål etc. färdigt för uppställning och
kan omedelbart taga itu med sitt egentliga arbete.
För att ytterligare centralisera och förenkla
distributionen liar nämnda förman under sin uppsikt ett eller
flera materialförråd nere i gruvan, kombinerade med
enklare reparationsverkstäder, där småfel å
borrmaskiner, slangar etc. kunna avhjälpas.
Genom ovanstående arrangemang har vunnits ej
blott högsta möjliga utnyttjande av den produktiva
arbetskraften utan även därigenom, att allt material
och dess fördelning kommit under uppsikt av en man
har avsevärda besparingar erhållits på köpet i form
Fig. 12. 15 tons brokran för tömning av lakningsbassänger vid Inspiration.
