30
teknisk tidskrift
13 april 1929
Apparatens ställning när mät- när mätfickan
fickan är tom eller fylles. är full
när inätfickan
tömmes
I slaslucka, 2 = haklyftare, 3 = sekundär lyftarm, 4 = primär lyftarm, 5 = lås för
matarhjul, 6 = hävarmar för mätfickans sias, 7—9 = hävtyg för låsning av mätfickans
sias, 10 — mätfickans sias, 11 = vinkelhävarm, 12 — utlösare, 13 = länk, 14 — vågarm,
15 : matarfickans sias, 16 – 1000 tons ficka, 17 = sias för matarhjul, 18 — vevskiva,
19 = matarhjul, 20 = spärrhake, 21 = spärrhjul, 22 = bärbalkar, 23 = bärbalkar, 24 —
motvikt för stängning av mätfickans sias, 25 = alas för skip, 26 — avdelning för stegväg
och motvikt till personhiss, 27 = avdelning för rör, 28 = mätfickan fylld, 29 = mätfickan
tömmes, 30 — slasluckans läge när fickan är tömd, 31 == vikt när mätfickan är full, malm
II 000 kg, ficka m. m. 6 000 kg, 32 = delar som ej äro visade på detta sätt hava samma
ställning som när apparaten är tom.

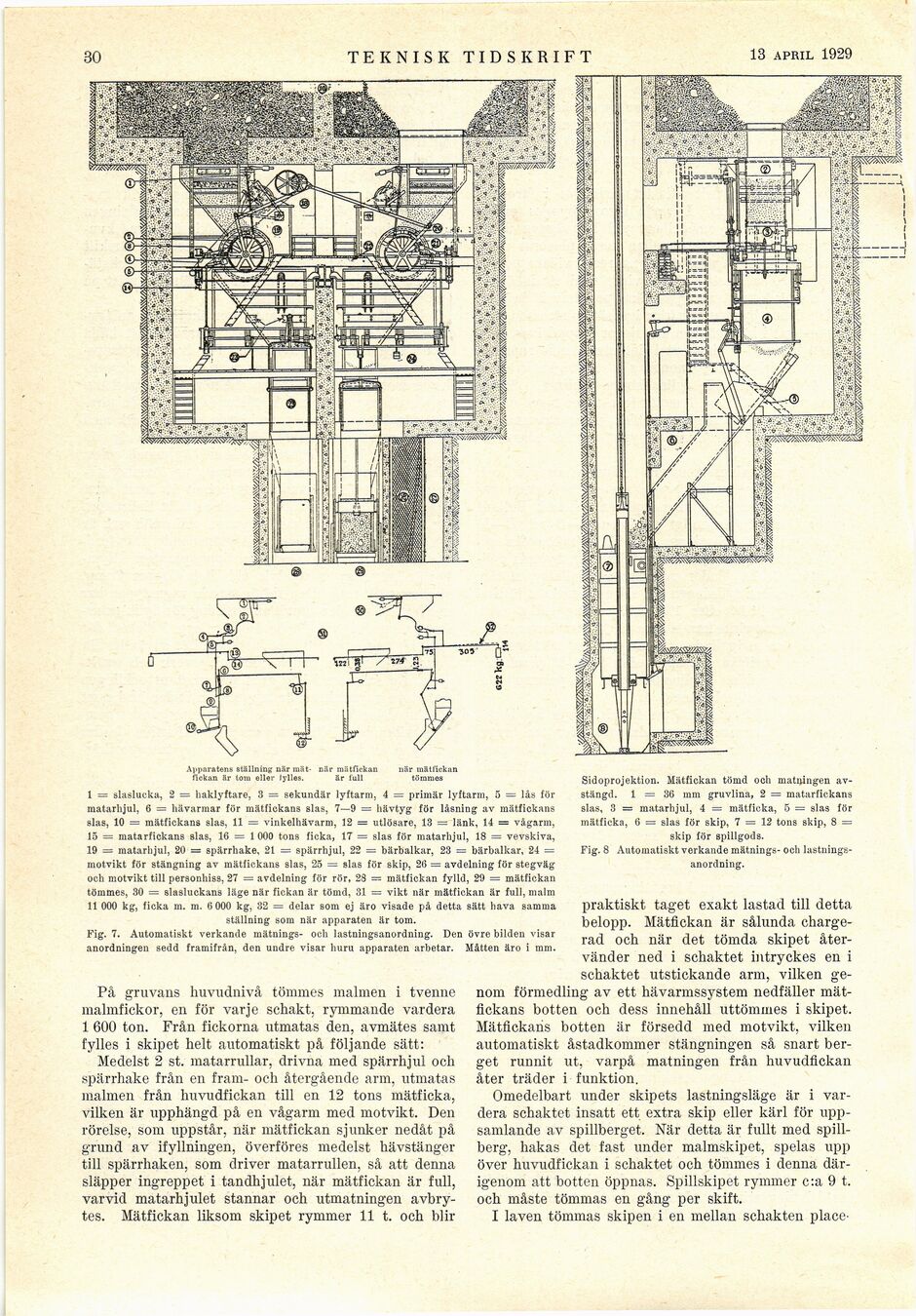

Fig. 7. Automatiskt verkande mätnings- och lastningsanordning. Den övre bilden visar
anordningen sedd framifrån, den undre visar huru apparaten arbetar. Måtten äro i mm.
Sidoprojektion. Mätfickan tömd och matijingen
avstängd. 1 — 36 mm gruvlina, 2 — matarfickans
sias, 3 = matarhjul, 4 — mätficka, 5 = sias för
mätficka, 6 = sias för skip, 7 = 12 tons skip, 8 =
skip för spillgods.
Fig. 8 Automatiskt verkande mätnings- och
lastningsanordning.
På gruvans huvudnivå tömmes malmen i tvenne
malmfickor, en för varje schakt, rymmande vardera
1 600 ton. Från fickorna utmatas den, avmätes samt
fylles i skipet helt automatiskt på följande sätt:
Medelst 2 st. matarrullar, drivna med spärrhjul och
spärrhake från en fram- och återgående arm, utmatas
malmen från huvudfickan till en 12 tons mätficka,
vilken är upphängd på en vågarm med motvikt. Den
rörelse, som uppstår, när mätfickan sjunker nedåt på
grund av ifyllningen, överföres medelst hävstänger
till spärrhaken, som driver matarrullen, så att denna
släpper ingreppet i tandhjulet, när mätfickan är full,
varvid matarhjulet stannar och utmatningen
avbrytes. Mätfickan liksom skipet rymmer 11 t. och blir
praktiskt taget exakt lastad till detta
belopp. Mätfickan är sålunda
charge-rad och när det tömda skipet
återvänder ned i schaktet intryckes en i
schaktet utstickande arm, vilken
genom förmedling av ett hävarmssystem nedfäller
mätfickans botten och dess innehåll uttömmes i skipet.
Mätfickans botten är försedd med motvikt, vilken
automatiskt åstadkommer stängningen så snart
berget runnit ut, varpå matningen från huvudfickan
åter träder i funktion.
Omedelbart under skipets lastningsläge är i
vardera schaktet insatt ett extra skip eller kärl för
uppsamlande av spillberget, När detta är fullt med
spillberg, hakas det fast under malmskipet, spelas upp
över huvudfickan i schaktet och tömmes i denna
därigenom att botten öppnas. Spillskipet rymmer c:a 9 t.
och måste tömmas en gång per skift.
I laven tömmas skipen i en mellan schakten place-
