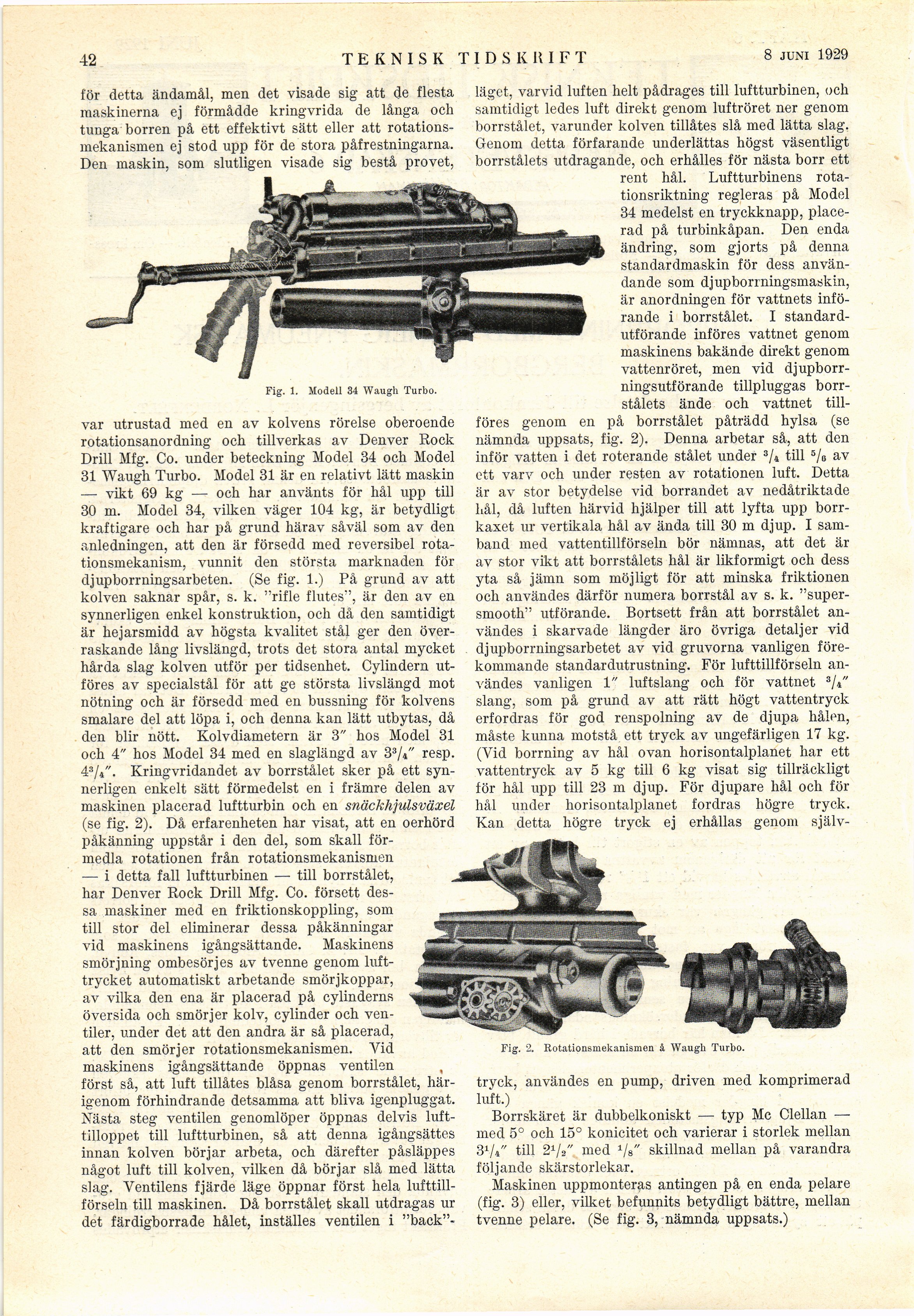

42
teknisk tidskrift
13 april 1929
för detta ändamål, men det visade sig att de flesta
maskinerna ej förmådde kringvrida de långa och
tunga borren på ett effektivt sätt eller att
rotationsmekanismen ej stod upp för de stora påfrestningarna.
Den maskin, som slutligen visade sig bestå provet,
Fig. 2. Rotationsmekanismen å Waugh Turbo.
tryck, användes en pump, driven med komprimerad
luft.)
Borrskäret är dubbelkoniskt — typ Mc Clellan —
med 5° och 15° konicitet och varierar i storlek mellan
31-/»" till 21/2" med 1/8" skillnad mellan på varandra
följande skärstorlekar.
Maskinen uppmonteras antingen på en enda pelare
(fig. 3) eller, vilket befunnits betydligt bättre, mellan
tvenne pelare. (Se fig. 3, nämnda uppsats.)
Fig. 1. Modell 34 Waugh Turbo.
var utrustad med en av kolvens rörelse oberoende
rotationsanordning och tillverkas av Denver Röck
Drill Mfg. Co. under beteckning Model 34 och Model
31 Waugh Turbo. Model 31 är en relativt lätt maskin
— vikt 69 kg — och har använts för hål upp till
30 m. Model 34, vilken väger 104 kg, är betydligt
kraftigare och har på grund härav såväl som av den
anledningen, att den är försedd med reversibel
rotationsmekanism, vunnit den största marknaden för
djupborrningsarbeten. (Se fig. 1.) På grund av att
kolven saknar spår, s. k. "rifle flutes", är den av en
synnerligen enkel konstruktion, och då den samtidigt
är hejarsmidd av högsta kvalitet stål ger den
överraskande lång livslängd, trots det stora antal mycket
hårda slag kolven utför per tidsenhet. Cylindern
utföres av specialstål för att ge största livslängd mot
nötning och är försedd med en bussning för kolvens
smalare del att löpa i, och denna kan lätt utbytas, då
den blir nött. Kolvdiametern är 3" hos Model 31
och 4" hos Model 34 med en slaglängd av 33/4" resp.
43/r. Kringvridandet av borrstålet sker på ett
synnerligen enkelt sätt förmedelst en i främre delen av
maskinen placerad luftturbin och en snäckhjulsväxel
(se fig. 2). Då erfarenheten har visat, att en oerhörd
påkänning uppstår i den del, som skall
förmedla rotationen från rotationsmekanismen
— i detta fall luftturbinen —• till borrstålet,
har Denver Röck Drill Mfg. Co. försett
dessa maskiner med en friktionskoppling, som
till stor del eliminerar dessa påkänningar
vid maskinens igångsättande. Maskinens
smörjning ombesörjes av tvenne genom
lufttrycket automatiskt arbetande smörjkoppar,
av vilka den ena är placerad på cylinderns
översida och smörjer kolv, cylinder och
ventiler, under det att den andra är så placerad,
att den smörjer rotationsmekanismen. Yid
maskinens igångsättande öppnas ventilen
först så, att luft tillåtes blåsa genom borrstålet,
härigenom förhindrande detsamma att bliva igenpluggat.
Nästa steg ventilen genomlöper öppnas delvis
lufttilloppet till luftturbinen, så att denna igångsättes
innan kolven börjar arbeta, och därefter påsläppes
något luft till kolven, vilken då börjar slå med lätta
slag. Ventilens fjärde läge öppnar först hela
lufttillförseln till maskinen. Då borrstålet skall utdragas ur
det färdigborrade hålet, inställes ventilen i "back"-
läget, varvid luften helt pådrages till luftturbinen, och
samtidigt ledes luft direkt genom luftröret ner genom
borrstålet, varunder kolven tillåtes slå med lätta slag.
Genom detta förfarande underlättas högst väsentligt
borrstålets utdragande, och erhålles för nästa borr ett
rent hål. Luftturbinens
rotationsriktning regleras på Model
34 medelst en tryckknapp,
placerad på turbinkåpan. Den enda
ändring, som gjorts på denna
standardmaskin för dess
användande som djupborrningsmaskin,
är anordningen för vattnets
införande i borrstålet. I
standardutförande införes vattnet genom
maskinens bakände direkt genom
vattenröret, men vid
djupborr-ningsutförande tillpluggas
borrstålets ände och vattnet
tillföres genom en på borrstålet påträdd hylsa (se
nämnda uppsats, fig. 2). Denna arbetar så, att den
inför vatten i det roterande stålet under 3/4 till 5/0 av
ett varv och under resten av rotationen luft, Detta
är av stor betydelse vid borrandet av nedåtriktade
hål, då luften härvid hjälper till att lyfta upp
borr-kaxet ur vertikala hål av ända till 30 m djup. I
samband med vattentillförseln bör nämnas, att det är
av stor vikt att borrstålets hål är likformigt och dess
yta så jämn som möjligt för att minska friktionen
och användes därför numera borrstål av s. k.
"super-smooth" utförande. Bortsett från att borrstålet
användes i skarvade längder äro övriga detaljer vid
djupborrningsarbetet av vid gruvorna vanligen
förekommande standardutrustning. För lufttillförseln
användes vanligen 1" luftslang och för vattnet 3/4"
slang, som på grund av att rätt högt vattentryck
erfordras för god renspolning av de djupa hålen,
måste kunna motstå ett tryck av ungefärligen 17 kg.
(Vid borrning av hål ovan horisontalplanet har ett
vattentryck av 5 kg till 6 kg visat sig tillräckligt
för hål upp till 23 m djup. För djupare hål och för
hål under horisontalplanet fordras högre tryck.
Kan detta högre tryck ej erhållas genom själv-
