Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

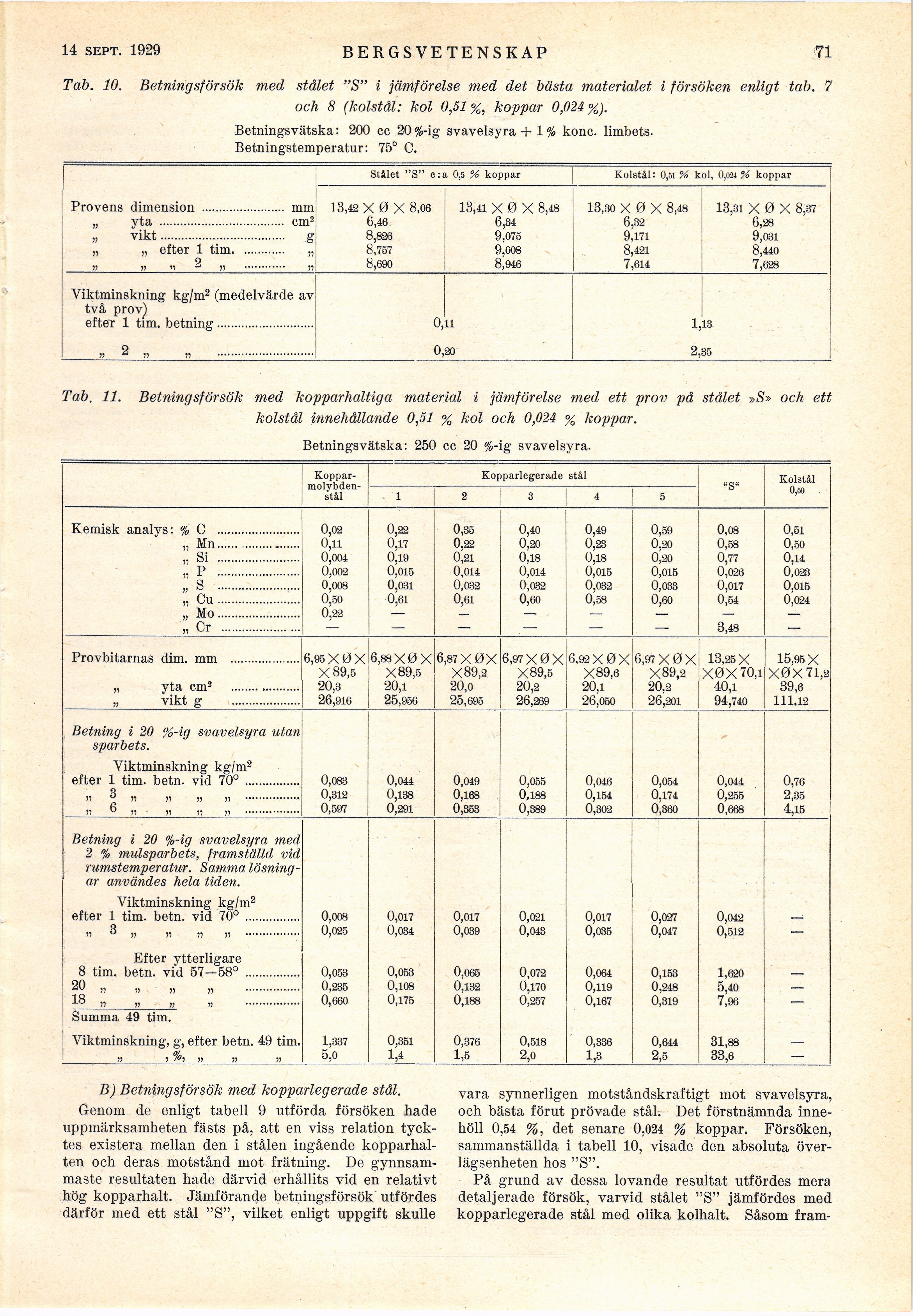

13 april 1929
bergsvetenskap
71
Tab. 10. Betningsförsök med stålet "S" i jämförelse med det bästa materialet i försöken enligt tab. 7
och 8 (kolstål: kol 0,51%, koppar 0,024%).
Betningsvätska: 200 cc 20 %-ig svavelsyra + 1% konc. limbets.
Betningstemperatur: 75° C.
Provens dimension ........................ mm Stålet "S" c:a 0,5 % koppar Kolstål: 0,51 % kol, 0,024 % koppar
13,42 X 0 X 8,06 13,41 x 0 X 8,48 13,30 X 0 X 8,48 13,31 XØX 8,37
„ yta .................................... cm2 „ vikt.................................... g 6,46 8,826 6,34 9,075 6,32 9,171 6,28 9,031
„ „ efter 1 tim............. „ 8,757 9,008 8,421 8,440
o » » ii u n ............ ii 8,690 8,946 7,614 7,628
Viktminskning kg/m2 (medelvärde av två prov) efter 1 tim. betning............................ 0, 11 1, 13
o ,, w ,, i, ............................ 0, 20 2, 35
Tab. 11. Betningsförsök med kopparhaltiga material i jämförelse med ett prov på stålet »S» och ett
kolstål innehållande 0,51 % kol och 0,024 % koppar.
Betningsvätska: 250 cc 20 %-ig svavelsyra.
[-Koppar-molybden-stål-]
{+Koppar-
molybden-
stål+}
Kopparlegerade stål
Kemisk analys: °/o C ................................................0,02 0,22 0,35 0,40 0,49 0,59 0,08 0,51
„ Mn............................................0,11 0,17 0,22 0,20 0,23 0,20 0,58 0,50
„ Si ................................................0,004 0,19 0,21 0,18 0,18 0,20 0,77 0,14
„ P ................................................0,002 0,015 0,014 0,014 0,015 0,015 0,026 0,023
„ S ................................................0,008 0,031 0,032 0,032 0,032 0,033 0,017 0,015
„ Cu ................................................0,50 0,61 0,61 0,60 0,58 0,60 0,54 0,024
„ Mo................................................0,22 _______
__„ Cr ..............................................—_—_— — — _ 3,48 —
Provbitarnas dim. mm ....................6,95 X 0 X 6,88 X 0 X 6,87 XØX6,97XØX6,92XØX6,97XØX 13,25 X 15,95 X
X89,5 X89.5 X89.2 X89,5 X89,6 X89,2 XØX 70,1 XØX 71,!
„ yta cm2 ......................................20,3 20,i 20,o 20,2 20,1 20,2 40,1 39,6
_„_vikt g ........................................26,916 25,956 25,695 26,269 26,050 26,201 94,740 111,12
Betning i 20 %-ig svavelsyra utan
sparbets.
Viktminskning kg/m2
efter 1 tim. betn. vid 70° ................................0,083 0,044 0,049 0,055 0,046 0,054 0,044 0,76
„ 3 „ „ „ „ .................0,312 0,138 0,168 0,188 0,154 0,174 0,255 2,35
_„ 6 „ „ „ „ ................................0,597 0,291 0,353 0,389 0,302 0,360 0,668 4,15
Betning i 20 %-ig svavelsyra med
2 % mulsparbets, framställd vid
rumstemperatur. Samma
lösningar användes hela tiden.
Viktminskning kg/m2
efter 1 tim. betn. vid 70°................................0,008 0,oi7 0,oi7 0,021 0,oi7 0,027 0,042 —
„ 3 „ „ „ „ ................................0,025 0,034 0,039 0,043 0,035 0,047 0,512 —
Efter ytterligare
8 tim. betn. vid 57—58° ................................0,053 0,053 0,065 0,072 0,064 0,153 1,620 —
20 „ „ „ „ ................................0,235 0,108 0,132 0,170 0,119 0,248 5,40 —
18_„_ „ _„ „ ................................0,660 0,175 0,188 0,257 0,167 0,319 7,96 —
Summa 49 tim.
Viktminskning, g, efter betn. 49 tim. 1,337 0,351 0,376 0,518 0,336 0,644 31,88 —
_ ,%, „ „ „ 5,0 1,4 1,5 2,0 1,3 2,5 33,6__—_
B) Betningsförsök med kopparlegerade stål.
Genom de enligt tabell 9 utförda försöken hade
uppmärksamheten fästs på, att en viss relation
tycktes existera mellan den i stålen ingående
kopparhalten och deras motstånd mot frätning. De
gynnsammaste resultaten hade därvid erhållits vid en relativt
hög kopparhalt. Jämförande betningsförsök utfördes
därför med ett stål "S", vilket enligt uppgift skulle
vara synnerligen motståndskraftigt mot svavelsyra,
och bästa förut prövade stål. Det förstnämnda
innehöll 0,54 %, det senare 0,024 % koppar. Försöken,
sammanställda i tabell 10, visade den absoluta
överlägsenheten hos "S".
På grund av dessa lovande resultat utfördes mera
detaljerade försök, varvid stålet "S" jämfördes med
kopparlegerade stål med olika kolhalt. Såsom fram-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
