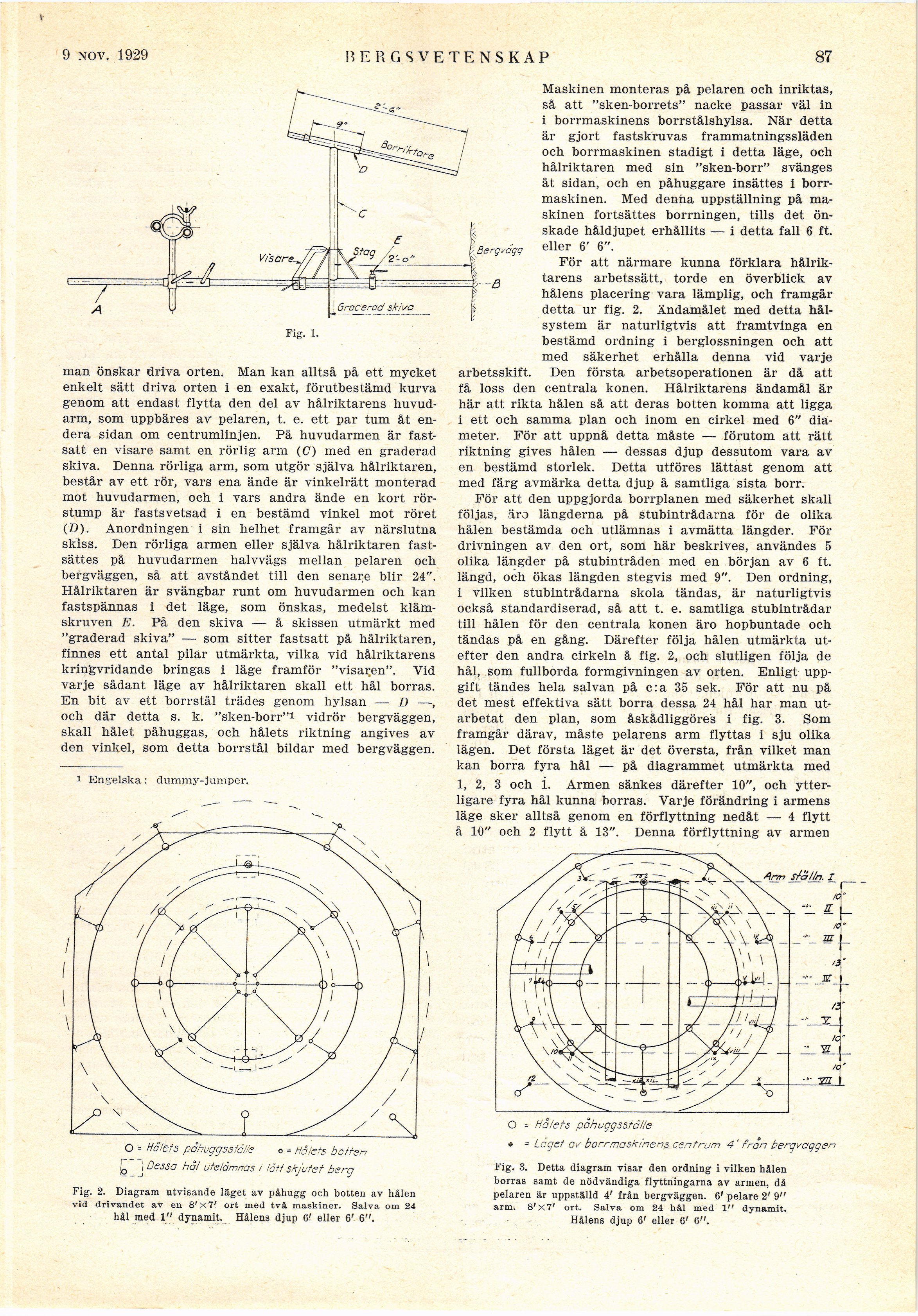

13 april 1929
bergsvetenskap
87
O = Hålets påhuggsställe o = Holsts botten
^ j Dessa hål utelämnas i loft skjutet berg
Fig. 2. Diagram utvisande läget av påhugg och botten av hålen
vid drivandet av en 8’X7’ ort med två maskiner. Salva om 24
hål med 1" dynamit. Hålens djup 6’ eller 6’ 6".
Fig. 1.
man önskar driva orten. Man kan alltså på ett mycket
enkelt sätt driva orten i en exakt, förutbestämd kurva
genom att endast flytta den del av hålriktarens
huvud-arm, som uppbäres ar pelaren, t. e. ett par tum åt
endera sidan om centrumlinjen. På huvudarmen är
fastsatt en visare samt en rörlig arm (C) med en graderad
skiva. Denna rörliga arm, som utgör själva hålriktaren,
består av ett rör, vars ena ände är vinkelrätt monterad
mot huvudarmen, och i vars andra ände en kort
rörstump är fastsvetsad i en bestämd vinkel mot röret
(D). Anordningen i sin helhet framgår av närslutna
skiss. Den rörliga armen eller själva hålriktaren
fastsättes på huvudarmen halvvägs mellan pelaren och
bergväggen, så att avståndet till den senare blir 24".
Hålriktaren är svängbar runt om huvudarmen och kan
fastspännas i det läge, som önskas, medelst
klämskruven E. På den skiva — å skissen utmärkt med
"graderad skiva" — som sitter fastsatt på hålriktaren,
finnes ett antal pilar utmärkta, vilka vid hålriktarens
krin’gvridande bringas i låge framför "visaren". Vid
varje sådant läge av hålriktaren skall ett hål borras.
En bit av ett borrstål trades genom hylsan — D —,
och där detta s. k. "sken-borr"1 vidrör bergväggen,
skall hålet påhuggas, och hålets riktning angives av
den vinkel, som detta borrstål bildar med bergväggen.
1 Engelska : clummy-jumper.
Maskinen monteras på pelaren och inriktas,
så att "sken-borrets" nacke passar väl in
i borrmaskinens borrstålshylsa. När detta
är gjort fastskruvas frammatningssläden
och borrmaskinen stadigt i detta läge, och
hålriktaren med sin "sken-borr" svänges
åt sidan, och en påhuggare insättes i
borrmaskinen. Med denna uppställning på
maskinen fortsattes borrningen, tills det
önskade håldjupet erhållits — i detta fall 6 ft.
eller 6’ 6".
För att närmare kunna förklara
hålriktarens arbetssätt, torde en överblick av
hålens placering vara lämplig, och framgår
detta ur fig. 2. Ändamålet med detta
hålsystem är naturligtvis att framtvinga en
bestämd ordning i berglossningen och att
med säkerhet erhålla denna vid varje
arbetsskift. Den första arbetsoperationen är då att
få loss den centrala könen. Hålriktarens ändamål är
här att rikta hålen så att deras botten komma att ligga
i ett och samma plan och inom en cirkel med 6"
diameter. För att uppnå detta måste — förutom att rätt
riktning gives hålen — dessas djup dessutom vara av
en bestämd storlek. Detta utföres lättast genom att
med färg avmärka detta djup å samtliga sista borr.
För att den uppgjorda borrplanen med säkerhet skall
följas, äro längderna på stubintrådarna för de olika
hålen bestämda och utlämnas i avmätta längder. För
drivningen av den ort, som här beskrives, användes 5
olika längder på stubintråden med en början av 6 ft.
längd, och ökas längden stegvis med 9". Den ordning,
i vilken stubintrådarna skola tändas, är naturligtvis
också standardiserad, så att t. e. samtliga stubintrådar
till hålen för den centrala könen äro hopbuntade och
tändas på en gång. Därefter följa hålen utmärkta
utefter den andra cirkeln å fig. 2, och slutligen följa de
hål, som fullborda formgivningen av orten. Enligt
uppgift tändes hela salvan på c:a 35 sek. För att nu på
det mest effektiva sätt borra dessa 24 hål har man
utarbetat den plan, som åskådliggöres i fig. 3. Som
framgår därav, måste pelarens arm flyttas i sju olika
lägen. Det första läget är det översta, från vilket man
kan borra fyra hål — på diagrammet utmärkta med
1, 2, 3 och i. Armen sänkes därefter 10", och
ytterligare fyra hål kunna borras. Varje förändring i armens
läge sker alltså genom en förflyttning nedåt — 4 flytt
å 10" och 2 flytt å 13". Denna förflyttning av armen
Fig. 3. Detta diagram visar den ordning i vilken hålen
borras samt de nödvändiga flyttningarna av armen, då
pelaren är uppställd 4’ från bergväggen. 6’ pelare 2’ 9"
arm. S’X7’ ort. Salva om 24 häl med 1" dynamit.
Hålens djup 6’ eller 6’ 6".
O = Hålets påhuggsställe
» » Leget av borrmaskinens centrum 4’ från bergvaggen
