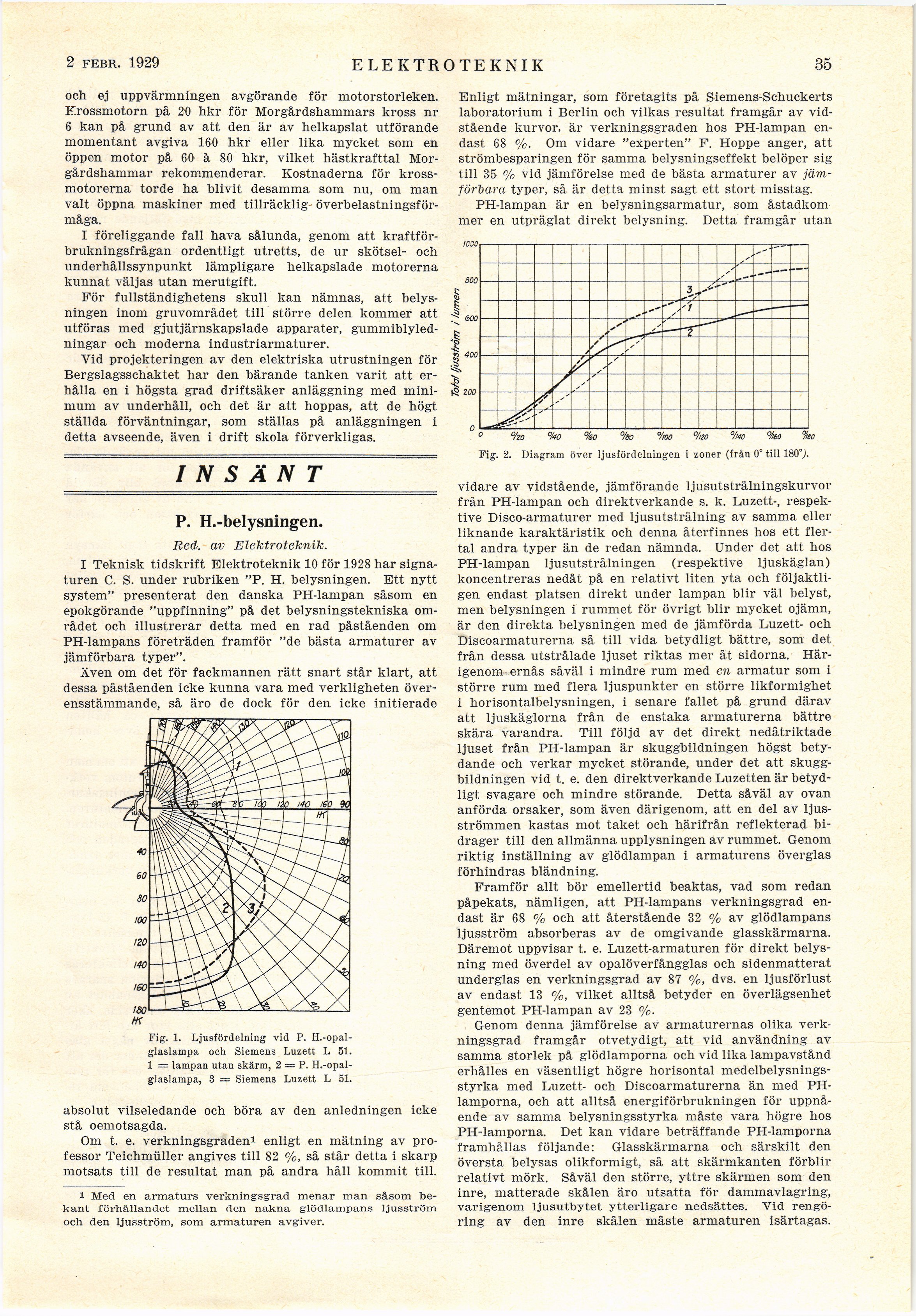

2 febr. 1929
ELEKTROTEKNIK
35
och ej uppvärmningen avgörande för motorstorleken.
Krossmotorn pà 20 hkr för Morgårdshammar kross nr
6 kan på grund av att den är av helkapslat utförande
momentant avgiva 160 hkr eller lika mycket som en
öppen motor på 60 à 80 hkr, vilket hästkrafttal
Morgårdshammar rekommenderar. Kostnaderna för
krossmotorerna torde ha blivit desamma som nu, om man
valt öppna maskiner med tillräcklig
överbelastningsförmåga.
I föreliggande fall hava sålunda, genom att
kraftförbrukningsfrågan ordentligt utretts, de ur skötsel- och
underhållssynpunkt lämpligare helkapslade motorerna
kunnat väljas utan merutgift.
För fullständighetens skull kan nämnas, att
belysningen inom gruvområdet till större delen kommer att
utföras med gjutjärnskapslade apparater,
gummiblyled-ningar och moderna industriarmaturer.
Vid projekteringen av den elektriska utrustningen för
Bergslagsschaktet har den bärande tanken varit att
erhålla en i högsta grad driftsäker anläggning med
minimum av underhåll, och det är att hoppas, att de högt
ställda förväntningar, som ställas på anläggningen i
detta avseende, även i drift skola förverkligas.
INSÄNT
P. H.-belysningen.
Red. av Elektroteknik.
I Teknisk tidskrift Elektroteknik 10 för 1928 har
signaturen C. S. under rubriken "P. H. belysningen. Ett nytt
system" presenterat den danska PH-lampan såsom en
epokgörande "uppfinning" på det belysningstekniska
området och illustrerar detta med en rad påståenden om
PH-lampans företräden framför "de bästa armaturer av
jämförbara typer".
Även om det för fackmannen rätt snart står klart, att
dessa påståenden icke kunna vara med verkligheten
överensstämmande, så äro de dock för den icke initierade
W
Fig. 1. Ljusfördelning vid P.
H.-opal-glaslampa och Siemens Luzett L 51.
1 — lampan utan skärm, 2 = P.
H.-opal-glaslampa, 3 — Siemens Luzett L 51.
absolut vilseledande och böra av den anledningen icke
stå oemotsagda.
Om t. e. verkningsgraden* enligt en mätning av
professor Teichmüller angives till 82 %, så står detta i skarp
motsats till de resultat man på andra håll kommit till.
i Med en armaturs verkningsgrad menar man såsom
bekant förhållandet mellan flen nakna glödlampans ljusström
och den ljusström, som armaturen avgiver.
Enligt mätningar, som företagits på Siemens-Schuckerts
laboratorium i Berlin och vilkas resultat framgår av
vidstående kurvor, är verkningsgraden hos PH-lampan
endast 68 %. Om vidare "experten" F. Hoppe anger, att
strömbesparingen för samma belysningseffekt belöper sig
till 35 % vid jämförelse med de bästa armaturer av
jämförbara typer, så är detta minst sagt ett stort misstag.
PH-lampan är en belysningsarmatur, som åstadkom
mer en utpräglat direkt belysning. Detta framgår utan
Fig. 2. Diagram över ljusfördelningen i zoner (från 0° till 180°,).
vidare av vidstående, jämförande ljusutstrålningskurvor
från PH-lampan och direktverkande s. k. Luzett-,
respektive Disco-armaturer med ljusutstrålning av samma eller
liknande karaktäristik och denna återfinnes hos ett
flertal andra typer än de redan nämnda. Under det att hos
PH-lampan ljusutstrålningen (respektive ljuskäglan)
koncentreras nedåt på en relativt liten yta och
följaktligen endast platsen direkt under lampan blir väl belyst,
men belysningen i rummet för övrigt blir mycket ojämn,
är den direkta belysningen med de jämförda Luzett- och
Discoarmaturerna så till vida betydligt bättre, som det
från dessa utstrålade ljuset riktas mer åt sidorna.
Härigenom ernås såväl i mindre rum med en armatur som i
större rum med flera ljuspunkter en större likformighet
i horisontalbelysningen, i senare fallet på grund därav
att ljuskäglorna från de enstaka armaturerna bättre
skära varandra. Till följd av det direkt nedåtriktade
ljuset från PH-lampan är skuggbildningen högst
betydande och verkar mycket störande, under det att
skuggbildningen vid t. e. den direktverkande Luzetten är
betydligt svagare och mindre störande. Detta såväl av ovan
anförda orsaker, som även därigenom, att en del av
ljusströmmen kastas mot taket och härifrån reflekterad
bidrager till den allmänna upplysningen av rummet. Genom
riktig inställning av glödlampan i armaturens överglas
förhindras blandning.
Framför allt bör emellertid beaktas, vad som redan
påpekats, nämligen, att PH-lampans verkningsgrad
endast är 68 % och att återstående 32 % av glödlampans
ljusström absorberas av de omgivande glasskärmarna.
Däremot uppvisar t. e. Luzett-armaturen för direkt
belysning med överdel av opalöverfångglas och sidenmatterat
underglas en verkningsgrad av 87 %, dvs. en ljusförlust
av endast 13 %, vilket alltså betyder en överlägsenhet
gentemot PH-lampan av 23 %.
Genom denna jämförelse av armaturernas olika
verkningsgrad framgår otvetydigt, att vid användning av
samma storlek på glödlamporna och vid lika lampavstånd
erhålles en väsentligt högre horisontal
medelbelysningsstyrka med Luzett- och Discoarmaturerna än med
PH-lamporna, och att alltså energiförbrukningen för
uppnående av samma belysningsstyrka måste vara högre hos
PH-lamporna. Det kan vidare beträffande PH-lamporna
framhållas följande: Glasskärmarna och särskilt den
översta belysas olikformigt, så att skärmkanten förblir
relativt mörk. Såväl den större, yttre skärmen som den
inre, matterade skålen äro utsatta för dammavlagring,
varigenom ljusutbytet ytterligare nedsattes. Vid
rengöring av den inre skålen måste armaturen isärtagas.
