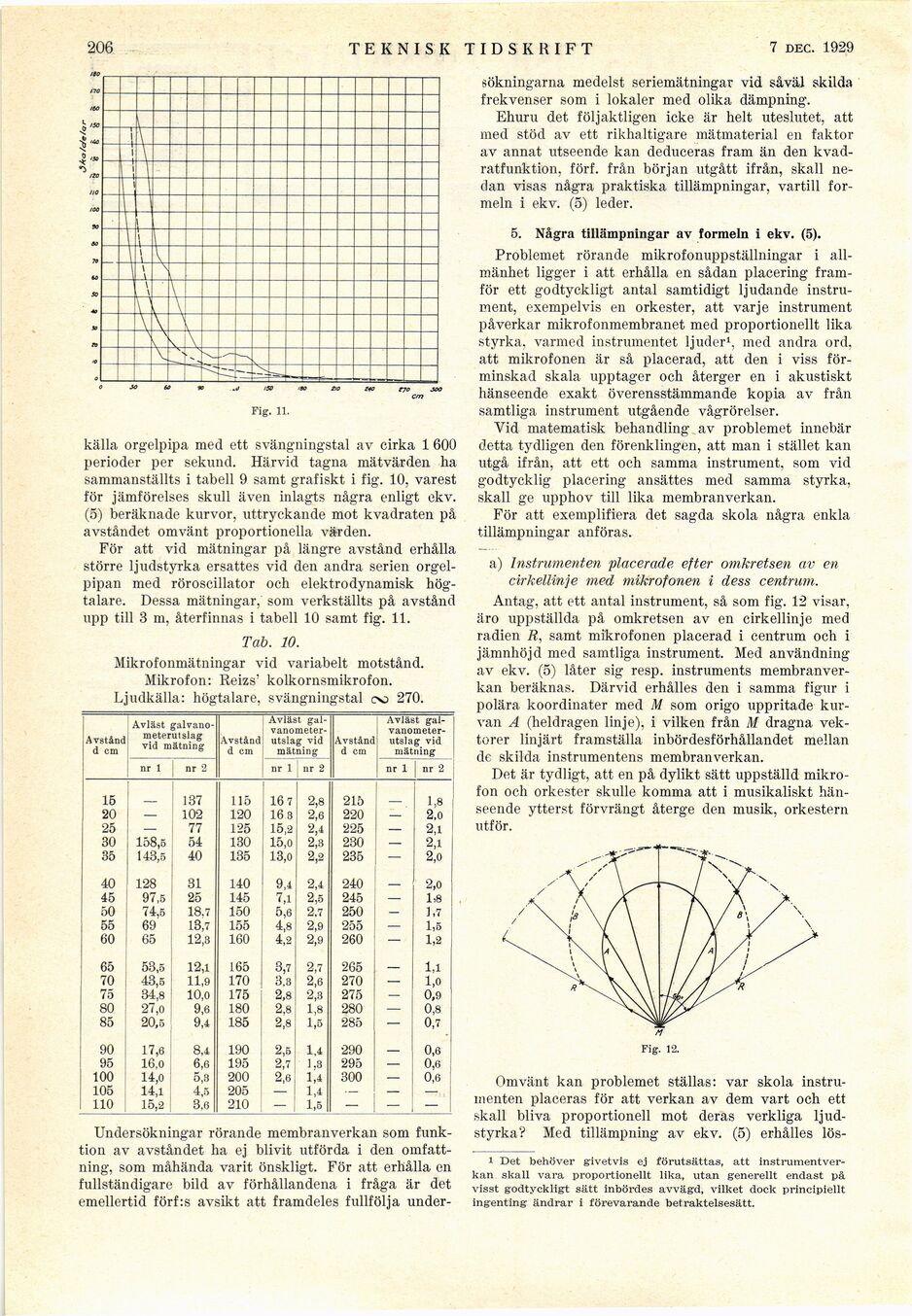

206
TEKNISK TIDSKRIFT
7 sept. 1929
Fig. 11.
källa orgelpipa med ett svängningstal av cirka 1 600
perioder per sekund. Härvid tagna mätvärden ha
sammanställts i tabell 9 samt grafiskt i fig. 10, varest
för jämförelses skull även inlagts några enligt ekv.
(5) beräknade kurvor, uttryckande mot kvadraten på
avståndet omvänt proportionella värden.
För att vid mätningar på längre avstånd erhålla
större ljudstyrka ersattes vid den andra serien
orgelpipan med röroscillator och elektrodynamisk
högtalare. Dessa mätningar, som verkställts på avstånd
upp till 3 m, återfinnas i tabell 10 samt fig. 11.
Tab. 10.
Mikrofonmätningar vid variabelt motstånd.
Mikrofon: Reizs’ kolkornsmikrofon.
Ljudkälla: högtalare, svängningstal cv> 270.
Avstånd d cm Avläst
galvanometerutslag vid mätning Avstånd d cm Avläst
galvanometerutslag vid mätning nr 1 nr 2 Avstånd d cm Avläst
galvanometerutslag vid mätning
nr 1 nr 2 nr 1 nr 2
15 137 115 16 7 2,8 215 _ 1,8
20 — 102 120 163 2,6 220 — 2,0
25 77 125 15,2 2,4 225 — 2,1
30 158,5 54 130 15,0 2,3 230 — 2,1
35 148,5 40 135 13,0 2,2 235 — 2,0
40 128 31 140 9,4 2,4 240 _ 2,0
45 97,5 25 145 7,1 2,5 245 — 1,8
50 74,5 18.7 150 5,6 2,7 250 — 1,7
55 69 13,7 155 4,8 2,9 255 — 1,5
60 65 12,3 160 4,2 2,9 260 — 1,2
i 65 53,5 12,1 165 3,7 2,7 265 _ 1,1
i 70 43,5 11,9 170 3.3 2,6 270 — 1,0
75 34,8 10,0 175 2,8 2,3 275 — 0,9
80 27,0 9,6 180 2.8 1,8 280 — 0,8
85 20,5 9,4 185 2,8 1,5 285 — 0,7
90 17,6 8,4 190 2,5 1,4 290 _ 0,6
95 16,0 6,6 195 2,7 1,3 295 — 0,6
100 14,0 5,3 200 2,6 1,4 300 — 0,6
105 14,1 4,5 205 — 1,4 — — —
110 15,2 3,6 210 — 1,5 — — —
sökningarna medelst seriemätningar vid såväl skilda
frekvenser som i lokaler med olika dämpning.
Ehuru det följaktligen icke är helt uteslutet, att
med stöd av ett rikhaltigare mätmaterial en faktor
av annat utseende kan deduceras fram än den
kvadratfunktion, förf. från början utgått ifrån, skall
nedan visas några praktiska tillämpningar, vartill
formeln i ekv. (5) leder.
5. Några tillämpningar av formeln i ekv. (5).
Problemet rörande mikrofonuppställningar i
allmänhet ligger i att erhålla en sådan placering
framför ett godtyckligt antal samtidigt ljudande
instrument, exempelvis en orkester, att varje instrument
påverkar mikrofonmembranet med proportionellt lika
styrka, varmed instrumentet ljuder1, med andra ord,
att mikrofonen är så placerad, att den i viss
förminskad skala upptager och återger en i akustiskt
hänseende exakt överensstämmande kopia av från
samtliga instrument utgående vågrörelser.
Vid matematisk behandling av problemet innebär
detta tydligen den förenklingen, att man i stället kan
utgå ifrån, att ett och samma instrument, som vid
godtycklig placering ansättes med samma styrka,
skall ge upphov till lika membranverkan.
För att exemplifiera det sagda skola några enkla
tillämpningar anföras.
a) Instrumenten placerade efter omkretsen av en
cirkellinje med mikrofonen i dess centrum.
Antag, att ett antal instrument, så som fig. 12 visar,
äro uppställda på omkretsen av en cirkellinje med
radien R, samt mikrofonen placerad i centrum och i
jämnhöjd med samtliga instrument. Med användning
av ekv. (5) låter sig resp. instruments
membranverkan beräknas. Därvid erhålles den i samma figur i
polära koordinater med M som origo uppritade
kurvan A (heldragen linje), i vilken från M dragna
vektorer linjärt framställa inbördesförhållandet mellan
de skilda instrumentens membranverkan.
Det är tydligt, att en på dylikt sätt uppställd
mikrofon och orkester skulle komma att i musikaliskt
hänseende ytterst förvrängt återge den musik, orkestern
utför.
Undersökningar rörande membranverkan som
funktion av avståndet ha ej blivit utförda i den
omfattning, som måhända varit önskligt. För att erhålla en
fullständigare bild av förhållandena i fråga är det
emellertid förf:s avsikt att framdeles fullfölja under-
Fig. 12.
Omvänt kan problemet ställas: var skola
instrumenten placeras för att verkan av dem vart och ett
skall bliva proportionell mot deras verkliga
ljudstyrka? Med tillämpning av ekv. (5) erhålles lös-
1 Det behöver givetvis ej förutsättas, att
instrumentverkan skali vara proportionellt lika, utan generellt endast pä
visst godtyckligt sätt inbördes avvägd, vilket dock principiellt
ingenting ändrar i förevarande betraktelsesätt.
