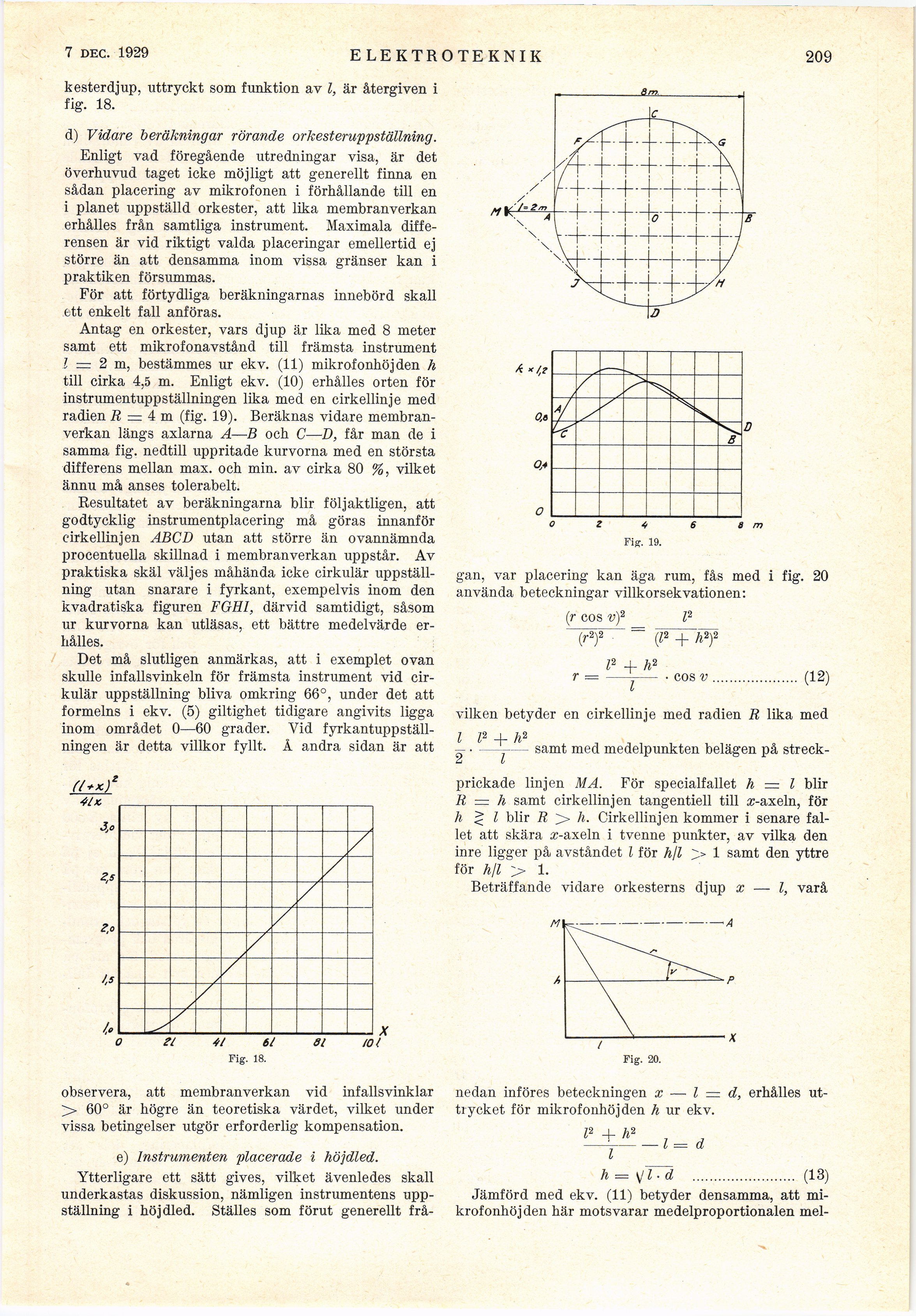

2 febr. 1929
ELEKTROTEKNIK
209
kesterdjup, uttryckt som funktion av l, är återgiven i
fig. 18.
d) Vidare beräkningar rörande orkesteruppställning.
Enligt vad föregående utredningar visa, är det
överhuvud taget icke möjligt att generellt finna en
sådan placering av mikrofonen i förhållande till en
i planet uppställd orkester, att lika membranverkan
erhålles från samtliga instrument. Maximala
differensen är vid riktigt valda placeringar emellertid ej
större än att densamma inom vissa gränser kan i
praktiken försummas.
För att förtydliga beräkningarnas innebörd skall
ett enkelt fall anföras.
Antag en orkester, vars djup är lika med 8 meter
samt ett mikrofonavstånd till främsta instrument
l — 2 m, bestämmes ur ekv. (11) mikrofonhöjden h
till cirka 4,5 m. Enligt ekv. (10) erhålles orten för
instrumentuppställningen lika med en cirkellinje med
radien R — 4 m (fig. 19). Beräknas vidare
membranverkan längs axlarna A—B och C—D, får man de i
samma fig. nedtill uppritade kurvorna med en största
differens mellan max. och min. av cirka 80 %, vilket
ännu må anses tolerabelt.
Resultatet av beräkningarna blir följaktligen, att
godtycklig instrumentplacering må göras innanför
cirkellinjen ABCD utan att större än ovannämnda
procentuella skillnad i membranverkan uppstår. Av
praktiska skäl väljes måhända icke cirkulär
uppställning utan snarare i fyrkant, exempelvis inom den
kvadratiska figuren FGHI, därvid samtidigt, såsom
ur kurvorna kan utläsas, ett bättre medelvärde
erhålles.
Det må slutligen anmärkas, att i exemplet ovan
skulle infallsvinkeln för främsta instrument vid
cirkulär uppställning bliva omkring 66°, under det att
formelns i ekv. (5) giltighet tidigare angivits ligga
inom området 0—60 grader. Vid
fyrkantuppställningen är detta villkor fyllt. Å andra sidan är att
(t+xf
4U
3jB
O ti 61 31 101
Fig. 18.
observera, att membranverkan vid infallsvinklar
> 60° är högre än teoretiska värdet, vilket under
vissa betingelser utgör erforderlig kompensation.
e) Instrumenten placerade i höjdled.
Ytterligare ett sätt gives, vilket ävenledes skall
underkastas diskussion, nämligen instrumentens
uppställning i höjdled. Ställes som förut generellt frå-
O
o z 4 6 am
Fig. 19.
gån, var placering kan äga rum, fås med i fig. 20
använda beteckningar villkorsekvationen:
(r eos v)2 l2
(r2)2 = (l2 + h2)2
l2 4- h2
r = –- • eos v.................... (12)
vilken betyder en cirkellinje med radien R lika med
l l2 4- h2
–––-samt med medelpunkten belägen på streck-
ui i
prickade linjen MA. För specialfallet h = l blir
R — h samt cirkellinjen tangentiell till æ-axeln, för
h jg l blir R > h. Cirkellinjen kommer i senare
fallet att skära «-axeln i tvenne punkter, av vilka den
inre ligger på avståndet l för hfi >• 1 samt den yttre
för hß > 1.
Beträffande vidare orkesterns djup x — l, varå
nedan införes beteckningen x — l — d, erhålles
uttrycket för mikrofonhöjden h ur ekv.
h — \Jl ■ d ........................ (13)
Jämförd med ekv. (11) betyder densamma, att
mikrofonhöjden här motsvarar medelproportionalen mel-
