40
Ångförlusten genom
otätheter i packningar,
rörförbindningar m. m.
ersättes genom
pannvat-ten från kondensorn.
Genom
reservhögtrycks-matarepumpen 52
tillföres detta vatten genom
rören 53 och 54 först [-kondensvattenbehålla-ren-]
{+kondensvattenbehålla-
ren+} 30 och därefter
högtrycksbehållaren 1.
Denna extra matning
regleras automatiskt vid
inträdande vattenbrist i
behållaren 1 genom
flottöranordningen 55
i
kondensvattenbehålla-ren.
För att inmata vatten
i kondensorn användes
en injektor 56, som
intrycker vatten från
tendern genom röret 57 in
i matare domen 25, där
slamavskiljaren är
förlagd, och för en andra
matareanordning
användes matarepumpen 58,
som intrycker vatten
genom röret 59 och
den av högtrycksångan
värmda
lågtrycksförvär-maren 22 samt slutligen
genom röret 60 in i
mataredomen.
Möjlighet finnes att.
om ångbildningen ej är
tillfredsställande, genom
överströmsledningen 61
och överströmsventilen
62 införa högtrycksånga
i kondensorn.
I händelse båda
cirkulationspumparna
strejka, kan elden
släckas på rostytan genom
en utblåsningsventil 63,
inbyggd i röret 13, och
genom röret 64 införes
vatten i eldstaden över
rosten vid överhettning.
Slutligen kan en
luftförvärmare 65 för
förbränningsluften inbyggas och genom
kanalerna 66 tillföra asklådan
varmluft av 150°C.
Lokomotivet beräknas
bliva färdigt under 1929
och leverantören är
ålagd ombygga det till
vanlig typ, om ej
konstruktionen blir lyckad
och 40 %
bränslebesparing ernås.
TEKNISK TIDSKRIFT 16 FEBR. 1929

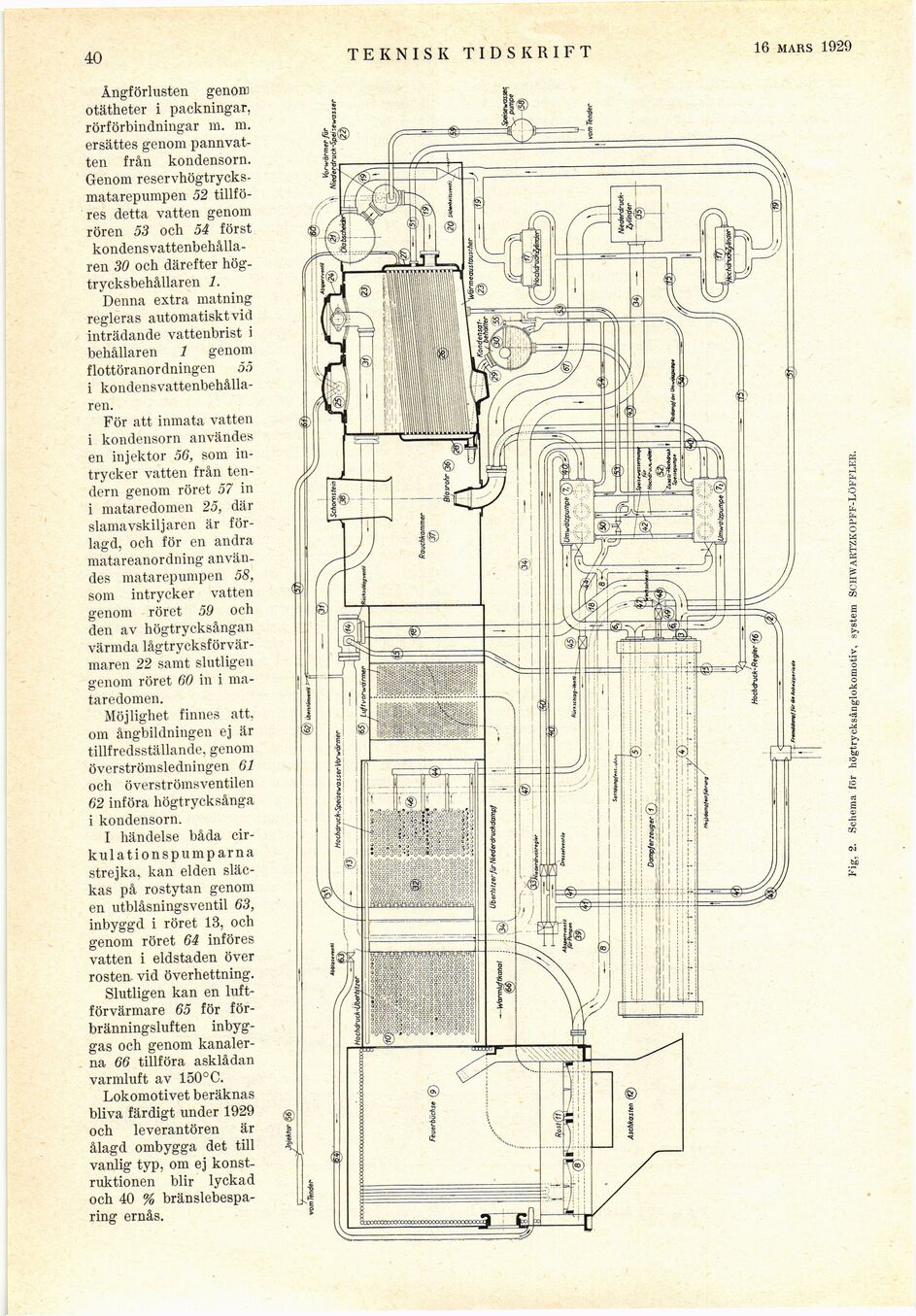

Fig, 2. Schema för högtryeksånglokomotiv, system SOHWABTZKOPFF-LÖFFLER.
